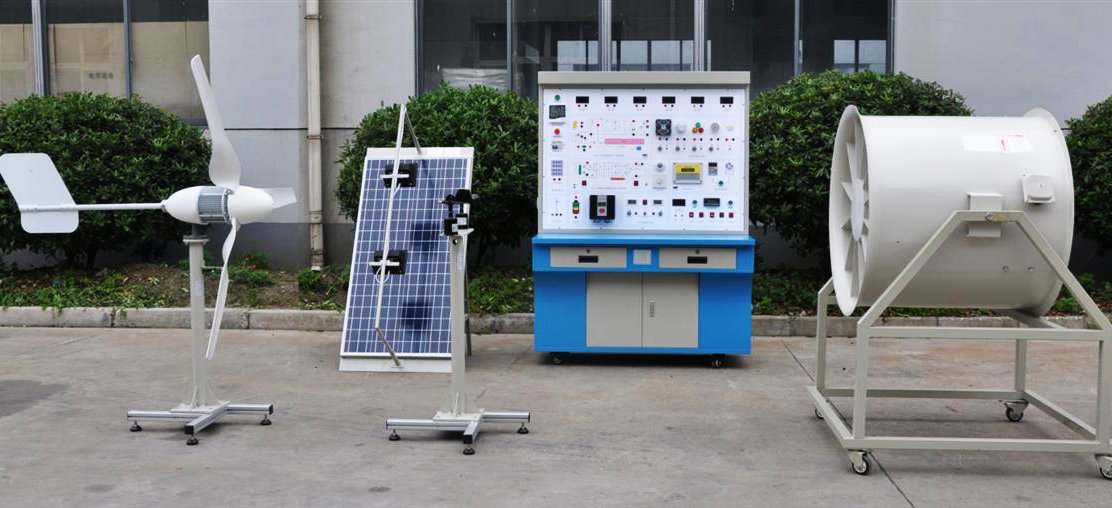

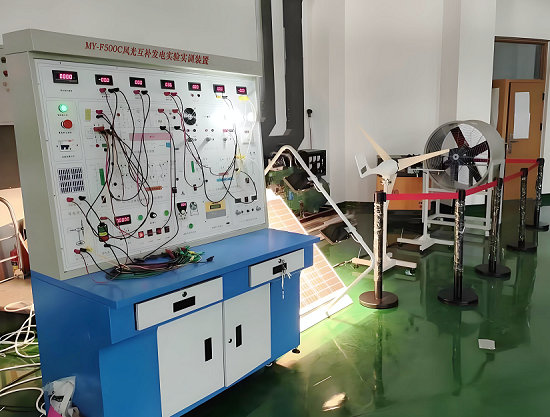

风光互补微网发电实训系统,风光互补微网发电实训装置,风光互补微网发电实训设备由太阳能电池组件模块、阵列支架模块、双轴跟踪控制模块、太阳能充电控制模块、蓄电池模块、同步电源模块、离网逆变控制模块、模拟风洞发电模块、仪表监控模块、开关控制模块、环境监测模块、上位机监控模块，系统配线等组成。主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。
一、产品概述：
风光互补微网发电实训系统,风光互补微网发电实训装置,风光互补微网发电实训设备由太阳能电池组件模块、阵列支架模块、双轴跟踪控制模块、太阳能充电控制模块、蓄电池模块、同步电源模块、离网逆变控制模块、模拟风洞发电模块、仪表监控模块、开关控制模块、环境监测模块、上位机监控模块，系统配线等组成。主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。
二、教学及研究实训项目：
1、永磁同步风力发电机系统运行过程风能量变换演示和实验
实验1、风速即转速与与出功率关系实验
实验2、发电机转速与输出电压关系实验
实验3、发电机转速与输出电流关系实验
实验4、发电机转速与输出电压频率关系实验
实验5、风速即转速与与出功率关系实验
实验6、发电机转速与输出电压关系实验
实验7、发电机转速与输出电流关系实验
实验8、发电机转速与输出电压频率关系实验
2、太阳能电池控制运行过程光能量变换演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验6、追日原理与追日过程实验
三、运行技术条件（单相输出）
1、发电单元：
风能：
◆ 风洞调速范围：0～13m/s，功率5.0KW
◆ 风力发电机额定输出电压：12VDC，功率：400W
◆ 风机类型；永磁同步发电机，上风式
◆ 启动风速；3.58m/s
◆ 风叶材质：碳光纤化合物
2、充电单元：
◆ 工作电压：12VDC
◆ 充电功率：400W
◆ 充电方式：PWM脉宽调制
◆ 充电最大电流：35A
◆ 过放保护电压：11V
◆ 过放恢复电压：12.6V
◆ 输出保护电压：16V
◆ 卸载开始电压（出厂值）：15.5V
◆ 卸载开始电流（出厂值）：15A
◆ 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
光能：
◆ 光伏模块功率：100Wp 1组
◆ 光伏模块输出工作电压：17.5VVDC
◆ 光伏模块工作电流：2.85A
◆ 模拟光源模块：2000W
3、电力蓄能单元（机内）：
◆ 蓄电池类型：免维护胶体蓄电池
◆ 蓄电池组容量：12V/100Ah
◆ 蓄电池数量：1个
4、逆变模块（机内）：
◆ 直流输入电压：10.8～14.4VDC
◆ 额定蔬出功率：300W
◆ 输出电压：110VAC
◆ 频率范围：50Hz
◆ 工作效率：85%
◆ 功率因数：>0.88
◆ 波形失真率≤5%
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度：﹤90﹪（25℃）
◆ 保护功能：极性反接、短路、过热、过载保护
5、控制单元：
◆ 400W/12V 高性能风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）
◆ 风速传感器：0-60m/s（室内）
◆ 温度传感器：-10℃～100℃（室外）
◆ 转速传感器：0～5000 风力发电机转速检测显示（室内）
6、负载单元：
◆ 12VLED照明、220VLED照明、220V节能灯照明
◆ 12V直流输出，220V交流输出
7、显示单元：
1）数字显示
◆ 直流电压表：光电池充电电压
◆ 直流电流表：光电池充电电流
◆ 直流功率表：光电池充电功率
◆ 交流电压表：逆变器输出电压
◆ 交流电流表：逆变器输出电流
◆ 交流功率表：交流负载使用功率
◆ 转速表：风机当前模拟转速
2）LED指示
◆ 太阳能控制器：充电、过压、欠压、过放、运行；
◆ 蓄电池电压（高-中-低）；
3）数码管显示
◆ 通用开＋通用关；光控开＋光控关；光控开＋时控关；
8、开关单元
◆ 交流总开关；交流负载开关；直流负载开关；DC/AC模块开关；控制器电源开关；控制器设置开关；电源转换开关；负载类型转换开关；3.3V/5V/9V/12V电压转换开关；太阳能/负载 电压/电流/功率显示切换开关。
9、监控软件(电脑自配）
◆ PC监控模块：监控主机、监控软件。
◆ 显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。
四、配置清单：
|
序号 |
名称 |
数量 |
单位 |
|
1 |
风光互补实训系统主操作台 |
1 |
台 |
|
2 |
400W永磁同步发电机 |
1 |
台 |
|
3 |
模拟风洞系统 |
1 |
只 |
|
4 |
风速仪（含支架） |
1 |
台 |
|
5 |
风向仪（含支架） |
1 |
台 |
|
6 |
3.0KW矢量变频器 |
1 |
台 |
|
7 |
100W太阳能电池组件模块 |
1 |
套 |
|
8 |
蓄电池组120Ah |
4 |
组 |
|
9 |
实验附件 |
1 |
套 |
友情提示：
1、设备验收：各采购单位收货时请检查风光互补微网发电实训系统的货品外观，核实本装置的数量及配件，拒收处于受损状态的风光互补微网发电实训系统；
2、设备质保：茂育将为各采购单位提供风光互补微网发电实训系统说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对风光互补微网发电实训系统的有偿维修；
3、设备退换货：各采购单位单方面原因导致风光互补微网发电实训系统的选型错误或购买设备数量错误，造成风光互补微网发电实训系统的退换货要求，将不被接受；
4、设备货期：风光互补微网发电实训系统发货期为参考值，如您需要了解风光互补微网发电实训系统的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对风光互补微网发电实训系统有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关风光互补微网发电实训系统的技术咨询。
