太阳自动跟踪系统实验实训装置,太阳自动跟踪系统实验实训设备,太阳自动跟踪系统实验实训台由阳光跟踪传感器、控制器和传动执行机构三部分组成。

[规格型号]：MY-PV3B

[产品名称]：太阳自动跟踪系统实验实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

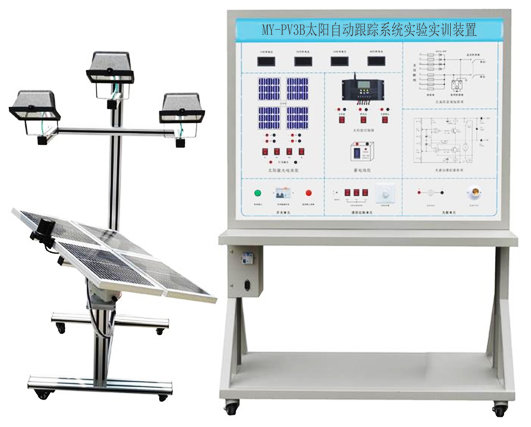

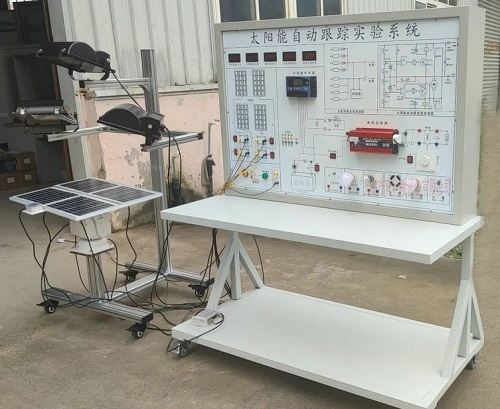

MY-PV3B 太阳自动跟踪系统实验实训装置

一、产品概述：
太阳自动跟踪系统实验实训装置,太阳自动跟踪系统实验实训设备,太阳自动跟踪系统实验实训台由阳光跟踪传感器、控制器和传动执行机构三部分组成。
1）阳光跟踪传感器：
在有效光照条件下的全程对阳光高精度测量，并将太阳光方位信号转换成电信号，传送给跟踪控制器。
跟踪控制器接收太阳光跟踪定位传感器的信号后，驱使传动执行机构运转，使太阳能电池板垂直于太阳光。
2）传动执行机构
采用独特的机械结构设计，实现水平方向360°、180°俯仰角度可以调节后固定，最大抗风可达10级。
二、主要特点：
1、通过三个模拟光源进行照射，模拟晨日、午日、夕日。
2、4块10W的太阳能电池板进行组串。
3、系统包括：太阳能光电传感器；太阳能电池组件；直流电机及控制器；太阳能控制器；蓄电池；太阳能跟踪器用电由蓄电池供给。
4、跟踪方式：双轴全自动跟踪
◆ 精度：±0.5°
◆ 水平回转角度：360°
◆ 俯仰角度：180°
◆ 控制器供电电源：DC 12V
◆ 电机供电电源：DC 12V
5、支架采用工业铝型材
三、技术指标：
1、跟踪方式：双轴全自动跟踪
2、跟踪精度：±1°
3、水平回转角度：360°
4、俯仰角度：180°
5、传动机构自重：2.5Kg （不含支架与电池板）
6、最大承重：10Kg
7、电机供电电源：DC 12V
8、控制器供电电源：DC 12V
9、系统年平均耗电量：0.1W
10、抗风等级：10级
11、系统自带上电复位及无光自复位功能
四、实验项目：
实验一：太阳能电池板特性实验系列
1、太阳能电池板开路电压测试实验
2、太阳能电池板短路电流测试实验
3、太阳能电板I-V特性测试实验
4、太阳能电池板最大输出功率计算实验
5、太阳能电池板转换效率测量实验
6、开路电压与相对光强的函数关系实验
7、短路电流与相对光强的函数关系实验
8、太阳能电池板暗伏安特性测试实验
9、太阳能组件输出特性测试实验
10、太阳能电池板的串联开路电压测试实验
11、太阳能电池板的串联短路电流测试实验
12、太阳能电池板的并联开路电压测试实验
13、太阳能电池板的并联短路电流测试实验
14、负载特性测试实验
实验二：太阳能蓄电池控制器实验系列
1、太阳能蓄电池充电控制实验
2、控制器充放电保护实验
3、蓄电池电压、电流测试实验
4、蓄电池电量估测实验
5、控制电池电流流入、输出实验
6、控制器光控-时控输出实验
实验三：跟踪器的实验内容：
1、逐日系统原理实验
2、太阳光跟踪定位传感器原理实验
3-3、环境对光伏转换影响实验
4、跟踪控制器操作实验
3-5、传动执行机构接线实训
3-6、太阳能光控跟踪实验
五、主要设备清单：

序号	名称	数量	单位
1	支架系统	1	套
2	实验操作台	1	套
3	追踪控制器	1	台
4	光学跟踪探头	1	套
5	10W太阳能电池组件	4	块
6	实验套件	1	套

友情提示：
1、设备验收：各采购单位收货时请检查太阳自动跟踪系统实验实训装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的太阳自动跟踪系统实验实训装置；
2、设备质保：茂育将为各采购单位提供太阳自动跟踪系统实验实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对太阳自动跟踪系统实验实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致太阳自动跟踪系统实验实训装置的选型错误或购买设备数量错误，造成太阳自动跟踪系统实验实训装置的退换货要求，将不被接受；
4、设备货期：太阳自动跟踪系统实验实训装置发货期为参考值，如您需要了解太阳自动跟踪系统实验实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对太阳自动跟踪系统实验实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关太阳自动跟踪系统实验实训装置的技术咨询。
