太阳能光伏并网发电教学实验台,太阳能光伏并网发电教学实验装置,太阳能光伏并网发电教学实验设备主要适合于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

[规格型号]：MY-PV23

[产品名称]：太阳能光伏并网发电教学实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

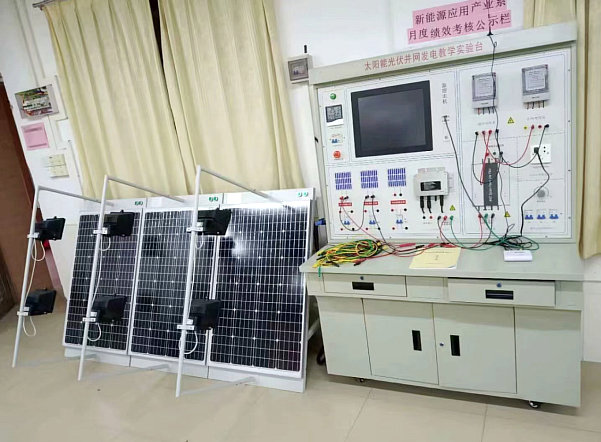

MY-PV23 太阳能光伏并网发电教学实验台

一、产品概述：
太阳能光伏并网发电教学实验台,太阳能光伏并网发电教学实验装置,太阳能光伏并网发电教学实验设备主要适合于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。
二、教学及研究实训项目：
1、光伏能量变换实验
实验1、光伏阵列单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、阵列电子最大功率跟踪器原理。
实验4、阵列汇流与防雷接地原理。
实验5、阵列结构件、防腐安装原理。
实验6、最大功率跟踪器与光伏转换提效实验。
实验7、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验8、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验9、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验10、阵列低、中、高通过开关组合后能量变换实验。
实验11、光感仪和风速传感仪各自作用实效实验。
2、同步逆变电源实验
实验1、逆变电源单元组成原理。
实验2、逆变电源MPPT的最大功率跟踪控制方法的实验。
实验3、逆变电源输出功率与光伏能量变换的实验。
实验4、MPPT与电子跟踪器有效结合和分离控制方面的比较实验。
实验5、晴天，多云，阴雨天情况下逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。
实验6、逆变器并入的电网供电中断，逆变器应在2s内停止向电网供电，同时发出警示信号的防孤岛效应保护试验。
实验7、逆变电源直流输入欠电压控制实验。
实验8、输入电压为额定值，负荷满载时距离设备水平位置1m处，的噪声测试实验。
三、运行技术条件（单相输出）：
1、光伏阵列输出电压 22VDC
2、并网输出电压180～260VAC
3、并网频率范围47.8～51.2Hz
4、效率94.5%
5、功率因数>0.99
6、最大功率跟踪10.8～28VDC
7、工作环境：温度-20℃～50℃
8、相对湿度﹤90﹪（25℃）
9、保护功能：防雷、极性反接、短路、漏电、过热、孤岛效应、过载保护、电网过欠压、电网过欠频保护、接地故障保护等。
四、系统单元组成：
1、光伏阵列单元：在室外修建约3平方米的平台或者阳台，安装支架，铺设总峰值功率为300W的光伏阵列。在条件允许的情况下，光伏阵列可选用三种不同类型的太阳能电池进行实验（单晶硅、多晶硅、非晶硅）。
2、逆变控制单元：系统根据实验的需要，通过开关单元的开和关，最多可以实现 3台不同型号和产地的并网逆变器同时运行，配备同时并网通道，可满足对比实验和各种数据采集的需要。
3、开关控制单元：所有系统内外单元的引线经隔离开关接至各自的跳线端子上，在实验过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。
4、方阵连接单元：示意接线面板上,最小单元的引线经隔离开关接至各自的跳线端子，根据实验的需要，可以用跳线自由地组合成不同开路电压17.5～60VDC ，峰值功率50～300W的系统。
5、显示单元：方阵电压、电流。逆向交流电压、电流、频率、功率、无功。正向交流电压、电流、频率。设备工作温度、电池方阵温度、实验室温度和湿度、实验记时时钟、逆向电量计量、正向电量计量。
五、配置清单：

序号	名称	型号	数量	单位
1	并网操作实验台		1	台
2	太阳能电池板		1	300 W
3	同步逆变电源		1	台
4	支架		1	套
5	电线、电缆		1	套
6	实验附件		1	套

友情提示：
1、设备验收：各采购单位收货时请检查太阳能光伏并网发电教学实验台的货品外观，核实本装置的数量及配件，拒收处于受损状态的太阳能光伏并网发电教学实验台；
2、设备质保：茂育将为各采购单位提供太阳能光伏并网发电教学实验台说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对太阳能光伏并网发电教学实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致太阳能光伏并网发电教学实验台的选型错误或购买设备数量错误，造成太阳能光伏并网发电教学实验台的退换货要求，将不被接受；
4、设备货期：太阳能光伏并网发电教学实验台发货期为参考值，如您需要了解太阳能光伏并网发电教学实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对太阳能光伏并网发电教学实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关太阳能光伏并网发电教学实验台的技术咨询。
