太阳能光热教学实验平台,太阳能光热教学实验装置,太阳能光热教学实验设备掌握太阳能系统的基本原理，使学生理解各个部件的用途。分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。

[规格型号]：MY-PV11

[产品名称]：太阳能光热教学实验平台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

MY-PV11 太阳能光热教学实验平台

一、装置特点：
1、新颖性：以前沿技术为导向，与实验相结合。
2、开放性：开放式设计，用户可以利用装置资源进行二次设计。
3、实用性：采用准实物设计。

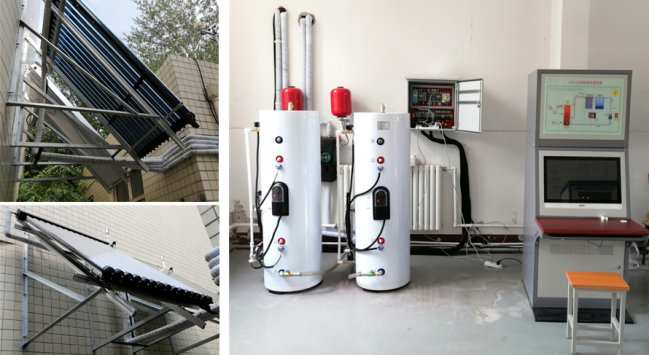

二、实验台的组成：
1、太阳能系统：太阳能真空管式集热器、蓄热水箱
2、太阳能系统：太阳能平板式集热器、蓄热水箱
3、实验控制系统操作台
4、热水系统：水龙头
5、太阳能集热性能测试系统
6、配套管件
三、实验台系统图：

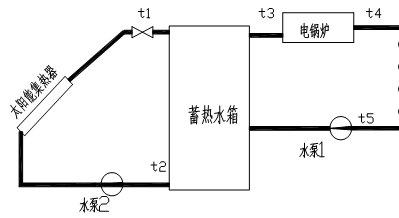

1、太阳能光热系统

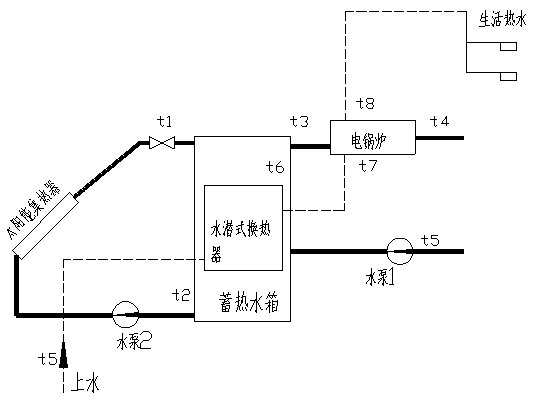

2、太阳能光热＋生活热水

四、主要功能：
1、掌握太阳能系统的基本原理，使学生理解各个部件的用途。
2、太阳能热水系统、太阳能＋热水系统。
3、分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。
4、对在相同的热负荷条件下，调整太阳能集热器面积、蓄热水箱容积，找出最佳的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。
5、根据进出口温度不同，分析全年热泵系统的COP，确定太阳能＋水源热泵空调冷热源系统比例。

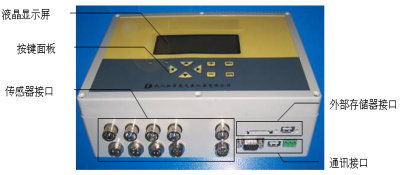

五、太阳能集热器性能测试系统：

该测试仪是满足国标GB/T20095-2006要求的一款热水检测仪系统，产品还可以长期工作于热水工程中，对整个系统进行在线监测，随时对系统内的热性能进行诊断和报警，并提供运行数据。
1、产品测试范围：
1）家用太阳能管式热水器
2）家用太阳能平板式热水器
3）太阳能热水工程
2、产品运行环境：
1）环境温度：-40℃～60℃
2）相对湿度：≤90%
3）适用电源：220V（±10%），50Hz(±2%),或无电源地区
3、技术指标及特点：

太阳辐射	A.通道数：2通道（总辐射） B.测量范围：0～2000W/m² C.测量精度：小于5% D.显示分辨率：1W/m² E.显示内容：瞬时值，小时累计量，日累计量等
水箱温度	A.通道数：3路 B.测量范围：-20～150℃ C.测量精度：±0.2℃ D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水
环境温度	A.通道数：1路 B.测量范围:-40～70℃ C.测量精度：±0.2℃ D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防辐射罩
进出水流量	A.通道数：2路 B.测量范围:0.2～1.2(立方米/小时) C.耐水温：0---120度 D.测量精度：＜0.5%
环境风速	A.通道数：1路 B.测量范围：0～70米/秒 C.测量精度：±0.3米/秒

1）标准RS232接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可下载数据存入微机。
2）太阳热水集热性能测试系统管理软件一套。此软件支持（GB18708，GB/T19141，GB/T20095-2006太阳热水系统性能评定规范）等国标要求，自动打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制太阳能热水系统的热量与太阳辐照量的曲线图，与打印机相连自动打印，数据存储格式为EXCEL标准格式,可供其它软件调用。
3）太阳热水集热性能测试系统采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕液晶显示屏，轻触薄膜按键，操作简单。
4）外观尺寸：金属外壳350×150×300（mm）。
5）数据存储容量：4000条数据。
6）数据存储内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
7）显示内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
8）系统结构：便携式结构，所有检测仪表放入二台箱内，便于检测人员现场测试。
4、智慧教室综合测控系统：
该系统采用一体化设计，要求所有功能集中在一块核心控制器上，禁止采用多种模块拼装，确保使用人员的人身安全及设备安全的性能指标
（1）虚拟示波器所需实现的功能：50MHz 2路波形测量功能；
（2）2路逻辑分析仪功能；
（3）1路任意波形信号发生器输出；200MSa/s高速实时采样，50MHz带宽，波形测量完全满足教学实验要求，波形平滑不失真。
（4）2路PWM脉冲信号发生器：可设置频率、占空比。
（5）万用表功能
1）万用表的电阻测量功能；
2）万用表的直流电压测量功能；
3）万用表的交流电压测量功能；
4）万用表的交流电流测量功能；
（6）人机界面功能
*1）人机界面显示所测量的波形，并显示相应的量测值；
*2）可通过点击界面按钮，将所测量的波形插入实验报告模板中；
*3）学生的实验报告结果可通过点击界面按钮，统一上传到指定的教师电脑文件夹下；
（7）实验室安全监控功能
1）环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5；
2）电气参数测量：可测量控制台电压电流，并计算出功率；
3）过流、过压、欠压（阀值可设置）报警跳闸保护；
4）安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）；5、节电功能：长期无人实验时，自动关闭总闸开关，实现安全和节电效果；
六、基本配置：

序号	设备名称	型号	数量	单位
1	太阳能管式集热器		1.6	m²
2	太阳能平板集热器		1.5	m²
3	固顶台架（可调倾角）		1	个
4	蓄热水箱（保温50mm橡塑）	0.3 ｍ^３	1	个
5	管道		1	个
6	太阳能场地施工	3 m²屋顶	1	套
7	太阳热水集热性能测试系统	PH-1	1	台
8	太阳总辐射传感器	JYZ-5V-V2	1	台
9	精密温度传感器(-40～150℃,精度:±0.1℃,低温型, 不锈钢封装,￠4*40mm,全密封,防腐,放水,太阳能热水器专用)	PTWD-2A	3	只
10	环境温度传感器（带防辐射罩）	PTWS-5V-M	1	只
11	数字风速传感器	WS-5V-M	1	台
12	太阳热水系统监控软件	MYT-2A	1	套
13	传感器支架(钢制结构)	MYT-ZJ1	1	台
14	数据通讯线缆及传感器连接线缆	标准	1	套

七、实验项目：
1、太阳能集热能量转换原理
2、太阳能集热管特性测试
3、环境对光热转换的影响
4、太阳能热水器功能实验
5、环境风速对集热性的影响
6、太阳能热水系统管路连接实验
7、平板型集热器的工作原理
8、真空管型与平板型集热器的性能对比实验
