风光互补路灯实验系统,风光互补路灯实验装置,风光互补路灯实验设备主要由：风力发电机组、太阳能电池组件、蓄电池组、风光互补控制器、LED路灯头、LED驱动、灯杆、底座等组成。

[规格型号]：MY-PV48

[产品名称]：风光互补路灯实验系统

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

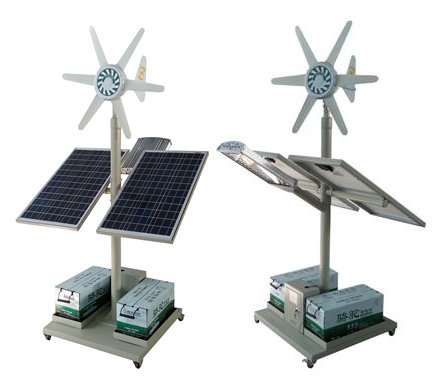

MY-PV48 风光互补路灯实验系统

一、产品概述：
本产品白天利用太阳能电池板和风力发电机将太阳能及风能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。通过此产品可以帮助学生，深刻理解风光互补路灯系统的原理学习和实际工程应用技能。
风光互补路灯实验系统,风光互补路灯实验装置,风光互补路灯实验设备主要由：风力发电机组、太阳能电池组件、蓄电池组、风光互补控制器、LED路灯头、LED驱动、灯杆、底座等组成。
二、产品特点：
1、风光互补路灯系统，高度仅有9米，造型美观大方，直接安装作用。
2、所有部件均采用实物、电源接通即可工作，教学演示的同时又可深入了解各部件工件原理。
3、100Ah高容量免维护蓄电池、是持久亮灯的保证。
4、配置高性能风光互补控制系统、使系统工作更加稳定、使用更方便。
5、防潮、防水、防风沙；微风启动；具有较高风能利用系数的玻璃钢复合材料、重量轻易安装。
三、风光互补路灯系统参数：
1、风光互补路灯系统参数：
1）风力发电机启动风速：2.5米/秒
2）风力发电机额定风速：15米/秒
3）工作模式：风光互补
4）风力发电额定功率：300W
5）太阳能板：17.5V/75Wp*2 块
6）风力发电机组具有抗大风机械及电磁刹车装置
7）免维护太阳能蓄电池：12V 100AH*2 块
8）连续阴雨5天环境下确保路灯点亮10小时以上
9）照度≥15Lux（直流LED光源每瓦的光效比交流高压钠灯高8-10倍）
10）风光互补控制器有延长电池寿命功效，同时具有防雷保护、反接保护、太阳能防反充保护、蓄电池开路保护、过风速和过电压刹车保护。
11）灯体总高度：9米
12）使用环境温度：-10℃-+60℃
13）相对湿度：85%
（1）风力发电机：
1）最大功率（W）：300
2）额定电压（V）：17
3）启动风速（M/S）：2.5
4）保护风速（M/S）：25
5）风轮直径（MM）：820
6）风叶数量（PCS）：6
7）风叶材料：塑料
8）机身材料：铝合金
9）发电机类型：永磁电机
10）过充保护：短路保护
11）旋转方向：顺时针
（2）太阳能电池板：
1）组件功率：75W×2
2）最佳工作电压：17.05±0.5V×2
3）最佳工作电流：4.22±0.10A，×2
4）短路电流：4.3±0.10A，×2
5）开路电压：21±0.5V
（3）风光互补控制器：
1）工作电压：12VDC
2）光伏功率：150W
3）风机功率：300W
4）充电方式：PWM脉宽调制
5）过放保护电压 11V
6）过放恢复电压 12.6V
7）输出保护电压 16V
8）卸载开始电压（出厂值）15.5V
9）卸载开始电流（出厂值） 15A
10）控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
11）负载为100W以下的12V直流负载，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关，）。
（4）LED路灯光源（路灯头）：
1）输入电压：DC8～28V；
2）输出电压：DC42～60V
3）驱动方式：恒流
4）驱动效率：≥92%
5）LED照明：采用14串6并方式联接
6）路灯功率：0-60W （可调）
7）色温：5000-6500
8）显色性：Ra>70
9）光通量：大于2000lm
10）光束角：140°
11）中心照度：大于-30lux
12）灯具规格：550mm×300mm×180mm
13）防护等级：IP65
（5）蓄电池：
1）阀控式密封铅酸蓄电池
2）额定电压：12V
3）额定容量：100Ah * 2节
4）充电方法（恒压）
5）循环︰最大充电电流为5.6A
2、储存及工作环境：
1）远离阳光直射（操作台避免用于户外）。
2）远离周围无任何腐蚀物质、油雾、盐水、淋雨和潮湿。
3）远离空气中的尘埃或金属粉末。
4）远离机械冲击、剧烈震动。
5）远离电磁噪声（如：电焊机、大功率设备）。
6）远离放射性材料、易燃物品。
7）正常工作时的温度范围：－10℃～40℃。
四、配置要求：
1、系统配置：

编号	产品名称	型号规格	数量	单位	备注
1	风光互补控制器	12V 350W	1	只
2	太阳能电池板	17.5V 75W	2	块
3	风力发电机	M300	1	台
4	LED路灯	DC 40W	1	只	可调节输出功率
5	LED恒流驱动	0-80W	1	只
6	蓄电池	12V 100Ah	1	节
7	灯杆	2.2米	1	套
8	底座、基础		1	套
9	护套线	0.75平方	10	米
10	使用手册	茂育配套	1	本

友情提示：
1、设备验收：各采购单位收货时请检查风光互补路灯实验系统的货品外观，核实本装置的数量及配件，拒收处于受损状态的风光互补路灯实验系统；
2、设备质保：茂育将为各采购单位提供风光互补路灯实验系统说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对风光互补路灯实验系统的有偿维修；
3、设备退换货：各采购单位单方面原因导致风光互补路灯实验系统的选型错误或购买设备数量错误，造成风光互补路灯实验系统的退换货要求，将不被接受；
4、设备货期：风光互补路灯实验系统发货期为参考值，如您需要了解风光互补路灯实验系统的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对风光互补路灯实验系统有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关风光互补路灯实验系统的技术咨询。
