逆变器系统原理及应用实验箱,逆变器系统原理及应用实验设备,逆变器系统原理及应用实验仪由AC/DC电源模块、离网电源控制模块、开关控制模块、仪表监控模块、负载实验模块，等组成。

[规格型号]：MY-PV48

[产品名称]：逆变器系统原理及应用实验箱

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

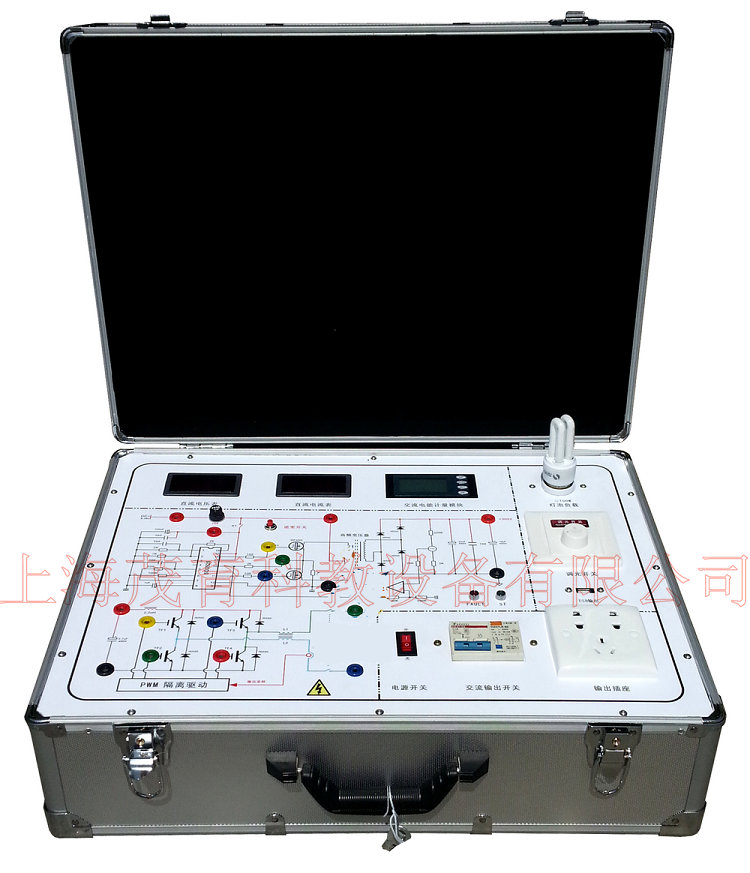

MY-PV48 逆变器系统原理及应用实验箱

一、产品介绍：
逆变器系统原理及应用实验箱,逆变器系统原理及应用实验设备,逆变器系统原理及应用实验仪由AC/DC电源模块、离网电源控制模块、开关控制模块、仪表监控模块、负载实验模块，等组成。
二、教学及研究实训项目：
离网逆变电源实验
实验1、逆变器逆变原理实验（通过逆变器各测试点的测试）
实验2、逆变电源直流输入欠过电压保护实验。
实验3、逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。
实验4、逆变器与市电互补自动切换实验
实验5、逆变器输出过载保护实验
实验6、逆变器输出欠、过压实验
三、运行技术条件：
1、离网电源控制单元：系统根据实际的工作需要，通过开关单元的开和关，可实现对各类交流负载实现供电。
◆ 直流输入电压：12VDC
◆ 交流输出电压：220VAC◆ 交流输出功率：200W◆ 频率范围：50Hz
◆ 效率：84.5%
◆ 输出波形：正弦波
◆ 工作环境：温度-20℃～50℃◆ 相对湿度﹤90﹪（25℃）
◆ 保护功能：极性反接、过放、过压、短路、漏电、过热、过载、接地故障。
2、AC/DC变换电源控制单元：系统根据实际的工作需要，通过开关电源单元的开和关，可实现对逆变电源实施直流输入供电。
◆ 交流输入电压：220VAC
◆ 直流输出电压：12VDC◆ 直流输出功率：300W◆ 工作环境：温度-20℃～50℃◆ 相对湿度﹤90﹪（25℃）
◆ 保护功能：短路、漏电、过热、过载、接地故障。
3、开关控制单元：所有系统内外单元的引线经隔离开关接至各自的端子上，在工作过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。
4、显示单元：交流电压、交流电流、交流功率、设备工作温度。

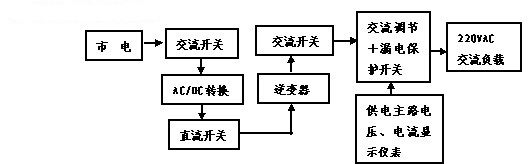

四、系统工作原理方框图

五、售后服务
◆ 使用手册（含实验指导）
◆ 产品培训
六、系统配置（配置单）

编号	产品名称	型号规格	数量	单位	备注
1	实验箱	570420200mm	1	只
2	离风逆变器	DC-AC 300	1	台	系统自带
3	蓄电池	7Ah/12V	1	个	系统自带
4	实验跳线	50CM	1	套	实验附件
5	开关电源	12V/50W	1	只	系统自带
6	负载	交流	1	套	球泡灯
7	使用手册		1	本
8	钥匙		2	把

友情提示：
1、设备验收：各采购单位收货时请检查逆变器系统原理及应用实验箱的货品外观，核实本装置的数量及配件，拒收处于受损状态的逆变器系统原理及应用实验箱；
2、设备质保：茂育将为各采购单位提供逆变器系统原理及应用实验箱说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对逆变器系统原理及应用实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致逆变器系统原理及应用实验箱的选型错误或购买设备数量错误，造成逆变器系统原理及应用实验箱的退换货要求，将不被接受；
4、设备货期：逆变器系统原理及应用实验箱发货期为参考值，如您需要了解逆变器系统原理及应用实验箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对逆变器系统原理及应用实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关逆变器系统原理及应用实验箱的技术咨询。
