便携式太阳能光伏发电站测试与评估系统,便携式太阳能光伏发电站测试与评估系统实验装置,便携式太阳能光伏发电站测试与评估系统实验设备具有比室内模拟测试准确，稳定，可靠的真实效果，实现对所有太阳能产品I—V特性现场的测试，可为太阳能电站设计，维修，验收提供数据保障，因此是质检部门、生产厂家、科研单位必备检测工具。

[规格型号]：MY-PV16

[产品名称]：便携式太阳能光伏发电站测试与评估系统

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

MY-PV16 便携式太阳能光伏发电站测试与评估系统

为了满足在野外对太阳能电池组件/阵列进行测试的要求，我们设计制造了利用自然光源进行测试的便携式太阳能电池测试仪，便携式太阳能光伏发电站测试与评估系统,便携式太阳能光伏发电站测试与评估系统实验装置,便携式太阳能光伏发电站测试与评估系统实验设备具有比室内模拟测试准确，稳定，可靠的真实效果，实现对所有太阳能产品I—V特性现场的测试，可为太阳能电站设计，维修，验收提供数据保障，因此是质检部门、生产厂家、科研单位必备检测工具。
一、技术特点：
准确测试光伏方阵和组件在野外条件下的太阳辐射强度，环境温度，风速，电池组件的温度，开路电压、短路电流、最大功率、最大功率点电压、最大功率点电流和填充因子测算光伏方阵和组件在标准测试条件下(STC)下的开路电压、短路电流、最大功率、最大功率点电压、最大功率点电流、填充因子和转换效率
采用ARM技术进行设计，独创低功耗电子负载，只需蓄电池供电，可脱离220V电网和笔记本电脑使用，适合野外测试。
测试数据：Isc、Voc、Ipm、Vpm、Pm、FF、Eff
显示曲线：I-V曲线、P曲线
具有温度修正、补偿功能，范围：-20--+80，精度0.1
具有光强修正、补偿功能，光强≥80mw/cm²
具有数据、曲线存储、打印及测试数据分析功能
Windows操作系统
技术指标：
（1）太阳能辐照度:
通道数：1路；
范围：0～2000W；
精度：小于5% ；
显示分辨率:1W；
（2）风速：
通道数：1路；
范围：0～60米/秒；
精度：±0.3米/秒；
显示分辨率：0.1米/秒；
（3）温度：(太阳能电池温度1路，环境温度1路)
通道数：2路
范围：-50～80℃；
精度：±0.2℃；
显示分辨率：0.1℃；
结构：全密封结构，防潮，防水，粘贴电池表面；
（4）电压/电流接口（连接被测组件）：
组件/阵列功率：10W—300W
测量功率的不重复度 ±0.5% （光强不变和温度不变的情况下）
电压：(25-350)V；
电流：(2-30)A；
精度：小于0.5%；
显示分辨率：0.001V；
（5）数据存储容量：6000条，存储内容为设定时间内的数据平均值。
（6）供电系统：交流220V或直流12V；

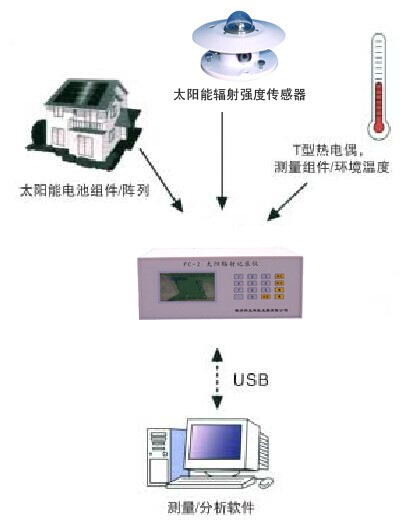

（7）通讯接口：标准RS232/USB接口，与管理微机有线连接，实时传送采集数据；
（8）管理微机及软件：

MY-PV16太阳能发电测试系统管理软件可在WINDOWS200以上环境即可运行，实时显示各路数据，每隔1秒更新一次，数据自动存储（存储时间可以设定），与打印机相连自动打印存储数据，数据存储格式,EXCEL标准格式，形成I—V曲线图，可供其它软件调用分析。
(9)、太阳能发电测试系统数据采集器一台：
该采集器采用高性能微处理器为主控CPU，大容量数据存储器。测试时由机内的电子负载实现了被测组件从开路到短路的变化过程，其电子负载电路采用电压控制、电容保持的暂稳态工作方式。电子负载的输出跟随一个控制电压，由预先存储在 EPROM中的设定的数据通过 D/A转换电路输出控制电压。电压步长的确定是通过测试出组件的开路电压完成的。采用确定电压步长的方法可以实现对不同型号组件的自动识别，使测试点在 I-V特性曲线上形成一个合理的分布。测试仪可以实时给出被测组件的开路电压、短路电流、最佳工作点、填充因子以及光强的测试数据。测试仪自动存储测试结果，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏(一屏显示多路监测要素,替代微机)，轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持8小时以上,既可与微机同时监测,又可以断开微机独立监测。
1）显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:115*65(mm)；
2）记录仪具有先进的轻触薄膜按键,操作简单,实现对各路数据的实时观测；
3）仪器尺寸：340*150*300（mm）；重量：6.5Kg,金属外壳；

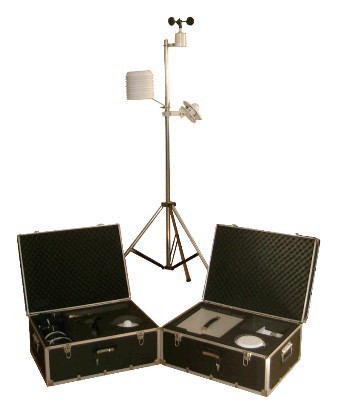

三、基本配置：

序号	名称	型号	数量	单位
1	太阳能总辐射表	TBQ-2	1	台
2	数字风速传感器	EC-9S	1	台
3	温度传感器（太阳能电池，充电电池）	PTWD-3A	1	只
4	环境温度传感器（含辐射通风罩）	PTWD-2A	1	台
5	便携式太阳能电池测试仪	TRM-FD4	1	台
6	太阳能电池I-V测试软件	TRM-FD1	1	套
7	支架（2米不锈钢）+便携箱（1台）	TRM-ZJ1	1	台
8	数据通讯线、传感器线缆（10米/根）	标准配置	1	套

友情提示：
1、设备验收：各采购单位收货时请检查便携式太阳能光伏发电站测试与评估系统的货品外观，核实本装置的数量及配件，拒收处于受损状态的便携式太阳能光伏发电站测试与评估系统；
2、设备质保：茂育将为各采购单位提供便携式太阳能光伏发电站测试与评估系统说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对便携式太阳能光伏发电站测试与评估系统的有偿维修；
3、设备退换货：各采购单位单方面原因导致便携式太阳能光伏发电站测试与评估系统的选型错误或购买设备数量错误，造成便携式太阳能光伏发电站测试与评估系统的退换货要求，将不被接受；
4、设备货期：便携式太阳能光伏发电站测试与评估系统发货期为参考值，如您需要了解便携式太阳能光伏发电站测试与评估系统的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对便携式太阳能光伏发电站测试与评估系统有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关便携式太阳能光伏发电站测试与评估系统的技术咨询。
