一、方案概述

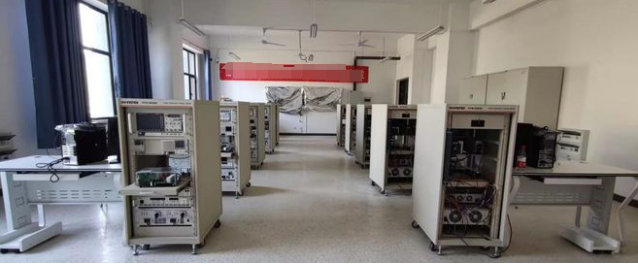

随着可再生能源和智能电网的发展，电力存储技术成为关键。为满足教学需要培养具备实践能力的电力存储技术人才，规划建设电力存储教学实验室，满足专业教学需求。
二、电力存储实验设备,电力存储实验装置,电力存储实验平台基础设备及参数
1、基础设备：
（1）万用表
1）分辨率：
分辨率是指进行测量时对小信号的分辨能力。例如，数字式万用表在4V量程上的分辨率为1mV，说明它可在读取1V时观察到1mV（1/1000 V）的变化。
2）显示位数：
显示位数是万用表显示数值的位数，位数越高，精度也越高3。例如，3位万用表可显示三个整位（0到9）以及一个“半位”（仅显示一个“1”或留为空白），而4位万用表的显示分辨率高达19,999字。
3）测量范围：
万用表的测量范围包括直流电压、交流电压、直流电流和交流电流等。例如，直流电压测量范围一般为2V-1000V，交流电压测量范围一般为2V-1000V，直流电流测量范围一般为200μA-10A，交流电流测量范围一般为200μA-10A。
4）精度：
精度是指测量值与实际值之间的误差5。例如，直流电压精度为±（0.1%+8），交流电压精度为±（0.8%+40），直流电流量程精度为±（0.2%+20），交流电流量程精度为±（1%+15）。
5）电阻测量范围：
电阻测量范围一般为200Ω-20MΩ，精度为±（0.5%+20）。
6）电容测量范围：
电容测量范围一般为20nF-20mF，精度为±（1.5%+20）。
7）频率测量范围：
频率测量范围一般为20Hz-20MHz，精度为±（0.1%+15）
（2）示波器
1）通道宽带：200MHz
2）模拟通道：2
3）上升时间：1.75ns
4）采样率：1GS/s
5）记录长度：20k
6）垂直分辨率：8位(1mV/div~10V/div)
7）探头接口：无源BNC探头，电流探头和功率探头
8）分析：32种自动测量,数学,基准,光标,FFT,缩放,自动设置
9）I/O：USB主控接口，USB设备接口,辅助输入接口
（3）直流电源
1）功能特点：
数字式编码器操控，比可调电阻式调压更方便可靠；
编码器可直接控制开关机，关机后功耗仅2W；
支持实时调压调流模式，调试负载更便捷；
支持存储自定义9组电压电流，可快速调出使用；
支持充满自动关机，关机电流阈值任意设定；
支持充电安时数统计；
支持软件过压过流保护，输出异常偏高即关闭输出；
完善的温度保护，高温加速散热，过温自动降流。
2）参数：
输入电压：220V；
输出电压：0-125V；
输出电流：0-30A；
最大功率：3000W；
额定功率：2400W。

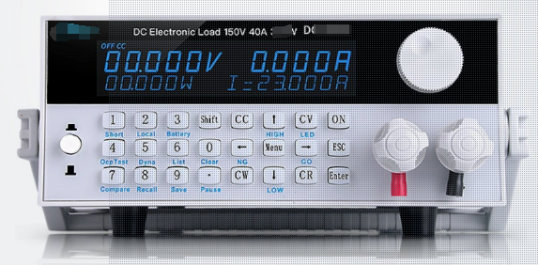

（4）可编程负载
1）CC,CV,CR,CP四种基本测试模式；
2）电流远端监视功能,外部触发功能；
3）远端电压补偿输入；
4）高速动态变频扫描功能；
5）快速恒压、恒流环路响应；
6）硬件乘法器实现CR模式；
7）采用硬件实现功率、电流保护；
8）支持电池电量测试；
9）智能温控风扇、断电记忆功能；
10）列表模式可存储60组数据；
11）最大功率4KW;最大电流240A;最大电压500V：
电压、电流采样速率高达500KHz,可测量250KHz的电源纹波并实时显示16位高精度电压、电流测量，0.1mV/0.1mA高分辨率CR-LED测试，电源上升/下降时间测试动态电流/电压测试，高达10KHz的动态频率。
12）具备自动测试功能，提高测试效率：
恒阻+恒流、恒压+恒阻、恒压+恒流三种组合测试，序列测试功能。
13）OCP、OPP、OVP测试、负载效应测试、正弦电流测试模式独立短路测试与测试暂停功能(仅在CC、CV、CR、CP模式下有效)模块化设计，能量密度高，维护方便，扩展方便测试结果脉冲(PASS/FAIL)输出功能；
14）外接两路温度检测功能，可实现外接温度保护列表自启电压功能，过电压短路限压功能配套上位机软件实现远端操作和监控；
15）过电压、过电流、过功率、过热、防反接等基本保护，智能卸载功能列表模式自带存储，支持外挂U盘保存与调用，支持U盘升级系统标配RS232、RS485、USB通讯接口，支持更多拓展接口。
16）详细参数：
电压：0~150V；
电流：低档L:0~24A高档H:0~240A；
功率：1KW。
17）CV模式：
量程：低档L:0~18V，高档H:0~150V；
分辨率：低档L:1mV,高档H: 10mV；
精度：士(0.05%+0.025%FS)。
18）CC模式：
量程：低档L:0~24A，高档H:0~240A；
分辨率：低档L:1mA，高档L:10mA；
精度：士(0.1%+ 0.1%FS)。
19）CR模式：
精度：0.05Q~7.5KQ；
分辨率：16bit；
量程：0.1%+0.08R%。
20）CP模式：
分辨率：10mW；
精度：0.2%+0.2%FS。
2、专用设备：小型储能系统（如铅酸电池、锂电池）等。
（1）铅酸电池关键参数：
1）电池容量：用Ah（安时）表示，1Ah代表在1A电流下放电1小时所释放的电量。电池体积越大，容量通常越高；
2）标称电压：电池刚出厂时，正负极之间的电势差称为标称电压。对于常见的12V电池，这是由6个2V电池串联构成的；
3）内阻：电池的内阻由极板的电阻和离子流的阻抗组成。在充放电过程中，极板电阻不变，但离子流阻抗会随电解液浓度和带电离子数量的变化而变化；
4）充电终止电压：蓄电池充足电后，即使继续充电，电压也不会上升，此时的电压称为充电终止电压；
5）放电终止电压：蓄电池放电时允许的最低电压。如果电压低于此值，继续放电会导致电池两端电压迅速下降，形成深度放电，影响电池寿命；
6）放电率：表示电池放电的速率，通常用C表示，如C20表示在20小时放电率下的容；
7）环境温度：影响电池的容量和寿命，通常以25℃为基准。在极端温度下，电池的容量和寿命会有所变化；
8）体积和重量：电池的体积和重量与容量有关，容量越大，体积和重量通常也越大；
9）最大充放电电流：电池在充电和放电过程中允许的最大电流，通常以电池容量C的倍数表示；
10）充电温度和放电温度：充电温度范围为0~45℃，放电温度范围为-40~+55℃2；
11）放电循环寿命：电池进行充电和放电直到容量减少到额定容量的70%时的循环次数。电池循环次数越多，寿命越长；
12）开路电压与工作电压：开路电压是电池在无负载状态下的电压，工作电压是电池在接通负载后的电压。

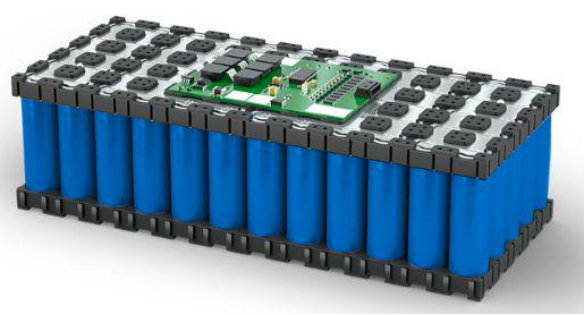

（2）磷酸铁锂电池关键参数：
1）标称电压：3.2V，实际工作电压通常在2.8V至3.6V之间；
2）容量：通常以额定容量表示，即电池从充满电到完全放电所能提供的电能量。容量与电压、负载电流等因素有关，使用时需按照额定容量进行充放电；
3）充电速率：充电倍率，即以电池额定容量为基准，充电电流与电池额定容量的比值。一般在0.2C至1C之间，即电池额定容量的0.2倍至1倍；
4）放电速率：放电倍率，即以电池额定容量为基准，负载电流与电池额定容量的比值。一般在0.2C至3C之间；
5）循环寿命：指电池能够完成多少次循环充放电，一般表述为充放电循环次数。磷酸铁锂电池的循环寿命较长，一般能够达到2000次以上；
6）工作温度范围：充电温度通常为0℃至45℃，放电温度为-40℃至+55℃；
7）安全性能：磷酸铁锂电池具有较好的安全性能，不易因过充电、过放电而损坏，且无记忆效应。自放电率：磷酸铁锂电池的自放电率较小；
8）环保性能：该电池使用环保无毒无污染的原材料，符合环保要求；
9）其他参数：电芯类型：可分为高倍率电芯、低温电芯和常规电芯等；
10）电池尺寸：如磷酸铁锂26650型，直径为26mm，长度为65mm；
11）重量：如IFR14500磷酸铁锂电池，总重量为17g5；
12）应用领域：广泛应用于电动汽车、储能系统、便携式电子设备等领域。
三、实验项目：
1.电池充放电实验：测试不同类型电池的充放电特性；
2.储能系统集成实验：搭建小型储能系统并测试其性能；
3.数据采集与分析实验：使用数据采集系统记录并分析实验数据；
4.故障排查实验：模拟常见故障并学习排查方法。
