换热器性能综合测试实验装置,换热器性能综合测试实验设备,换热器性能综合测试实验台是熟悉换热器性能的测试方法；了解影响换热器性能的因素；掌握间壁式换热器传热系数的测定方法；对加深对顺流和逆流两种流动方式换热器换热能力差别的认识。

[规格型号]：MYR-17B

[产品名称]：换热器性能综合测试实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

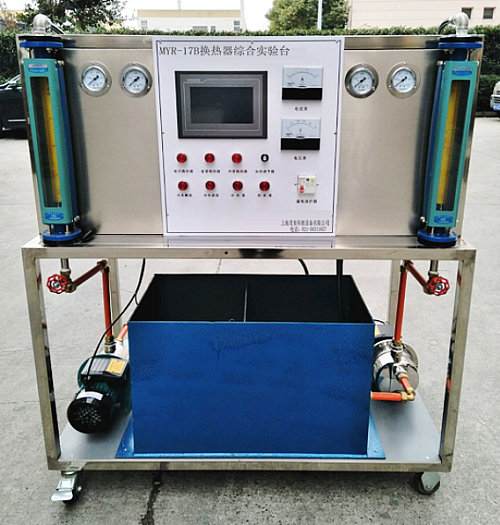

MYR-17B 换热器性能综合测试实验装置

换热器性能综合测试实验装置,换热器性能综合测试实验设备,换热器性能综合测试实验台是熟悉换热器性能的测试方法；了解影响换热器性能的因素；掌握间壁式换热器传热系数的测定方法；对加深对顺流和逆流两种流动方式换热器换热能力差别的认识。

一、实验用途：
1、熟悉换热器性能的测试方法，了解影响换热器性能的因素。
2、掌握间壁式换热器传热系数的测定方法。
3、了解套管式换热器、板式换热器和列管式换热器的结构特点及其性能的差别。
4、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
5、熟悉流体流速、流量、压力、温度等参数的测量技术。
二、主要技术参数：
1、常温、常压下运行；
2、电源电压AC220V
3、不锈钢水泵：370W 流量2.5 m²/h 扬程35米
4、实验台由三种（列管式、套管式、板式）换热器为实验对象，它们分别由电磁阀控制与冷流体和热流体接通和断开，以便进行单独实验操作。对套管式换热器则又设置了四只电磁阀与冷流体连接管路构成了顺流和逆流的切换操作。
5、测温系统：数字信号传感器，精度±0.5℃
6、嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。
7、外形尺寸：1200×650×1500mm
8、实验台材质：不锈钢
三、与附件的组成：

序号	名称	规格型号	数量
1	冷水流量计		1台
2	热水流量计		1台
3	温度传感器	DS18B20	5套
4	触摸屏	7寸	1台
5	压力传感器		4只
6	移动式实验台	不锈钢	1台
7	板式换热器	0.11	1套
8	套管换热器	0.22m²	1套
9	列管换热器	0.51 m²	1套
10	电流表		1只
11	电压表		1只
12	调压器		1套
13	电源控制开关		1套
14	加热器控制开关		1套
15	水泵控制开关		1套
16	电源指示灯		1套
17	过压指示灯		1套
18	仪表控制箱		1套
19	漏电保护开关	DZ47	1套
20	漏电保护丝		1套
21	冷水泵	不锈钢370W	1台
22	热水泵	不锈钢370W	1台
23	流量调节阀	黄铜4分DN15	1套

友情提示：
1、设备验收：各采购单位收货时请检查换热器性能综合测试实验装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的换热器性能综合测试实验装置；
2、设备质保：茂育将为各采购单位提供换热器性能综合测试实验装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对换热器性能综合测试实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致换热器性能综合测试实验装置的选型错误或购买设备数量错误，造成换热器性能综合测试实验装置的退换货要求，将不被接受；
4、设备货期：换热器性能综合测试实验装置发货期为参考值，如您需要了解换热器性能综合测试实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对换热器性能综合测试实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关换热器性能综合测试实验装置的技术咨询。
