压缩机实验装置,压缩机实验设备,压缩机实验台采用往复式活塞空压机为实验对象，对其进行出厂实验、性能实验以及变工况实验，直观的了解空压机原理、结构、运转、试验过程、性能参数和自动检测的方法及手段，可以作为高校本科生、硕士生、博士生培养使用的基础实验平台，也可作为科研、教学和委托检测的专业试验设备。

[规格型号]：MYR-47

[产品名称]：压缩机实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

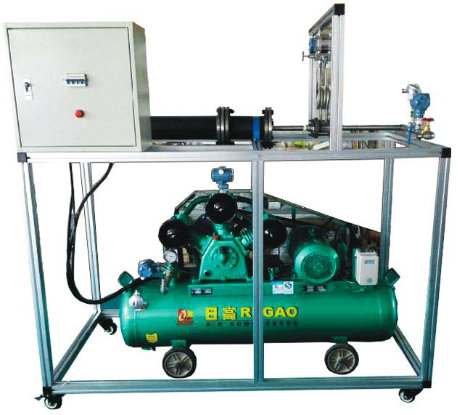

MYR-47 压缩机实验装置

一、产品概述：
空压机是气源装置中的主体，通过原动机将机械能转换成气体压力能，在动力机械中占有很大的比例，其相关性能对生产安全、节能减排等各方面均有较大的影响。压缩机实验装置,压缩机实验设备,压缩机实验台采用往复式活塞空压机为实验对象，对其进行出厂实验、性能实验以及变工况实验，直观的了解空压机原理、结构、运转、试验过程、性能参数和自动检测的方法及手段，可以作为高校本科生、硕士生、博士生培养使用的基础实验平台，也可作为科研、教学和委托检测的专业试验设备。
二、功能特点：
1、置结构紧凑，抗干扰能力强，振动小，噪声低，适合实验室布局。
2、采用高频采集卡和计算机（计算机用户自配）相结合的测控系统，编程灵活、易于操作、性能可靠，采用集中管理、分散控制的模式，人机交流简便，并能实时检测系统运行数据。
3、采用喷嘴法测量空压机的排气量，提高检测精度。
6、移动方便：装置配有四个万向轮，可方便移动。
5、储气罐：额外配一个排气口，同时设置一个气体流量计、调节阀门，便于调节排气流量和风速。
6、增加了个安全泄压阀，可测试泄压阀性能，
7、实验台本体由工业铝型材框架、加压系统及恒温系统等下列模块组成。
8、在线软件可测量电机A、B、C各相电压，各相电流、各相功率因数，各相有功功率、各相无功功率，各相电量，总电量。各相视在功率
G201模块为三相电能计量模块：可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。
三、实验功能：
1、采用喷嘴法测量空压机的排气量
2、安全阀泄放性能测定实验
3、各种压力变送器的使用
4、孔板流量的使用
5、数字采集系统的应用
四、技术参数：

序号	名称	参数	数量
1	测试流量喷嘴	材质：铝、系数：D=25.4 H=42MM B=12.7MM，外牙2寸	1个
2	压机	三相风冷式；排气量：0.53min；功率：4kW；气缸直径：80mm；活塞行程：60mm；转速：940rpm；额定排气压力：0.8MPa	1台
3	第二储汽罐	.0.3M3：用于测试空压机的安全阀实验	1个
4	排气减压装置	管路系统采用全304不锈钢	1套
5	气路压力传感器	测量流量计进口静压力1MP，输出信号：4~20mA	1个
6	测试安全阀	0.6MP，	1个
7	安全阀	0.8MP，	1个
8	排污口	储汽罐排除凝结水1/4	1个
9	温度传感器	Pt100铂热电阻，测温范围：-50-100℃	3个
10	高频动态压力传感器	测量活塞压力：0-1MPa，频响范围：0～100kHz，精度：0.25级	1个
11	压机专用压力传感器	1MP，输出信号：4~20mA	1个
12	差压传感器	0~500Pa，输出信号：4~20mA，	1个
	差压传感器	0~25KP，输出信号：4~20mA，型号：3501	1个
13	压缩机排气测量装置	含量气流整流板。手阀。冷凝水阀	1套
14	孔板流量计	最大流量：30m3/h，常用流量：2.4m3/h，最小流量：0.8m3/h，工作压力：0.8MPa，工作温度：60℃，	1个
	电压变送器	测定电动机的电压4-20ma	1个
15	电流集变送器	测定电动机的电流4-20ma	1个
16	测试软件	在线监测及稳态分析，压缩机排气量、功率计算软件；任意时刻曲线图绘制、打印等功能	1套
17	数据采集卡	数据采集卡：100K采样率	1套
18	电动机转速传感器	光电开机	1套
19	数据采集模块	用有一路调整采集信号，用于采集压缩机活塞位置 16路AI。8 路DI，8路DO	1套
20	电脑桌铝型材	5005001200	1张
21	铝型材框架	，其中铝型材架底部装有万向轮，便于移动和固定，有利于实验室的布局：17008001500 电压主380V/50HZ	1套
22	计算机及显示器：	双核E620，4G，500，20″液晶，数量1套。	自备

友情提示：
1、设备验收：各采购单位收货时请检查压缩机实验装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的压缩机实验装置；
2、设备质保：茂育将为各采购单位提供压缩机实验装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对压缩机实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致压缩机实验装置的选型错误或购买设备数量错误，造成压缩机实验装置的退换货要求，将不被接受；
4、设备货期：压缩机实验装置发货期为参考值，如您需要了解压缩机实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对压缩机实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关压缩机实验装置的技术咨询。
