压力控制测量实验装置,压力控制测量实验设备,压力控制测量实验台可对流量、组成闭环PID调节液位控制系统或PID调节流量控制系统。通过智能调节仪的通讯口与上位机通讯，控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。

[规格型号]：MYR-50

[产品名称]：压力控制测量实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

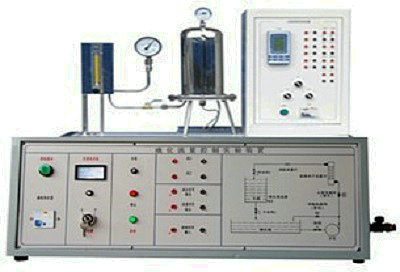

MYR-50 压力控制测量实验装置

一、产品组成
压力控制测量实验装置,压力控制测量实验设备,压力控制测量实验台结构特点是微小、紧凑、美观、安全。该设备可对流量、组成闭环PID调节液位控制系统或PID调节流量控制系统。通过智能调节仪的通讯口与上位机通讯，控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有多重安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。本实验装置，采用工业级传感器，IEC标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。
二、技术指标
1、供电电源：交流电，单相三线220V
2、最大功耗：1.0KW
3、设备尺寸：1250×600×1500
三、设备组成
包括微型气泵和不锈钢空气罐组成。其中不锈钢常压空气罐里面有电加热器装置，并配有压力检测装置和温度检测装置。微型气泵与阀门组成压力控制系统。电加热器装置与可控硅调压模块组成温度控制系统。
1、控制对象:常压空气罐
2、系统动力设备:微型压缩气泵
3、检测传感器:压力传感变送器
4、温度传感变送器:转子流量计
5、执行机构:单相调压模块：用于调节加热器功率，以控制空气罐内温度。
6、调节阀：通过调节开度以控制气泵流量的大小。
7、控制系统:带远程485通讯的数据采集与控制的A/D与D/A转换模块；智能仪表控制器：AI818控制仪表
8、电加热器：220V
四、实验项目
基于上述实验装置可完成以下常规控制实验（其中闭环控制实验均包括设定值跟踪实验与抗干扰实验），具体包括：
1、压力过程控制系统组成认识实验
压力过程控制系统的组成、硬件认识与信号连接操作
智能仪表的操作与参数设定
传感变送器的校正(零点迁移与量程调整)
2、温度控制系列实验
温度对象的特性测试
空气罐内温度的PID回路控制
空气罐内温度的模糊控制
空气罐内温度的超弛控制
3、压力控制系列实验
压力对象的特性测试
空气罐内压力的模糊控制

友情提示：
1、设备验收：各采购单位收货时请检查压力控制测量实验装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的压力控制测量实验装置；
2、设备质保：茂育将为各采购单位提供压力控制测量实验装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对压力控制测量实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致压力控制测量实验装置的选型错误或购买设备数量错误，造成压力控制测量实验装置的退换货要求，将不被接受；
4、设备货期：压力控制测量实验装置发货期为参考值，如您需要了解压力控制测量实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对压力控制测量实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关压力控制测量实验装置的技术咨询。
