多功能附面层实验设备,多功能附面层实验装置,多功能附面层实验台实验目的：学习测量流体绕流物体时物体表面压力分布的方法；通过实验了解实际流体绕圆柱体流体时，其表面压力分布的情况并与理想流体的压力分布相比较；学习测量流体绕流机翼时机翼表面压力分布的方法；测定在不同冲角下机翼的表面压力分布。确定平板不同截面处边界层厚度及边界层内速度分布剖面。

[规格型号]：MYLT-24A

[产品名称]：多功能附面层实验设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

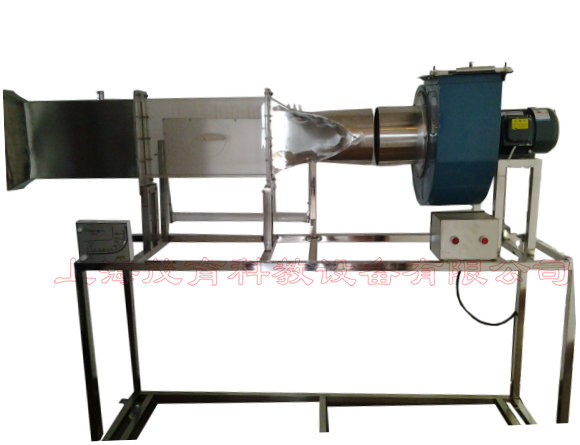

MYLT-24B 多功能附面层实验设备

一、多功能附面层实验设备,多功能附面层实验装置,多功能附面层实验台实验目的：
1、学习测量流体绕流物体时物体表面压力分布的方法。
2、通过实验了解实际流体绕圆柱体流体时，其表面压力分布的情况并与理想流体的压力分布相比较。
3、学习测量流体绕流机翼时机翼表面压力分布的方法。
4、测定在不同冲角下机翼的表面压力分布。确定平板不同截面处边界层厚度及边界层内速度分布剖面。
二、主要配置：
多翼式低噪音离心风机，实验可视风洞，自动调节风门，斜管微压计测前后阻力压差和流量压差，可调角度24管微压计测圆柱试件和机翼试件各点压力，可移动游标尺，不锈钢毕托管活动装置测试平板边界层，有机玻璃圆柱试件、有机玻璃机翼试件，可移动不锈钢支架等。
三、技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。
2、离心风机参数：风量2200 m³/h，风压1000 Pa，功率1.5KW。
3、局部抽吸排风罩，透明有机玻璃材质；实验管道直径Φ160mm。
4、毕托管流量计配斜管微压计测流速：量程-10-700pa。
5、24管斜管压差计测量圆柱试件和机翼试件各点压力分布，长度800mm,，带高度移位尺。
6、实验风道，进风段和出风段采用304不锈钢材质，实验段采用透明有机玻璃材质，实验段可切换安装各种试件，彼此之间采用法兰螺母连接，方便拆卸。
7、外形尺寸：1700×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。

数字II型增加带标准信号的16路万能信号输入巡检仪，24个压力传感器，一个流量差压传感器，一个阻力差压传感器，配有数据采集，自动数据分析处理软件。

友情提示：
1、设备验收：各采购单位收货时请检查多功能附面层实验设备的货品外观，核实本装置的数量及配件，拒收处于受损状态的多功能附面层实验设备；
2、设备质保：茂育将为各采购单位提供多功能附面层实验设备说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对多功能附面层实验设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致多功能附面层实验设备的选型错误或购买设备数量错误，造成多功能附面层实验设备的退换货要求，将不被接受；
4、设备货期：多功能附面层实验设备发货期为参考值，如您需要了解多功能附面层实验设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对多功能附面层实验设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关多功能附面层实验设备的技术咨询。
