温度自动控制实验装置,温度自动控制实验设备,温度自动控制实验台由实验温度箱、加热器、可控硅调压模块、风扇、K型温度传感器及Pt100传感变送器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。

[规格型号]：MY-324B

[产品名称]：温度自动控制实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

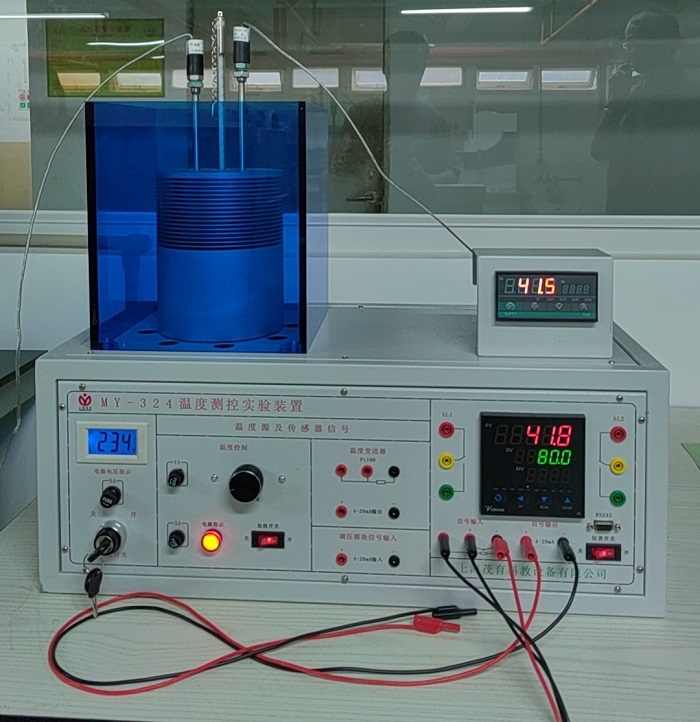

MY-324B 温度自动控制实验装置

一、产品概述：
温度自动控制实验装置,温度自动控制实验设备,温度自动控制实验台实验温度范围0—100℃，可快速升温，快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、风扇、K型温度传感器及Pt100传感变送器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。
提供温度检测：①Pt100(选用0—250℃)，温度变送器（4—20mADC信号）。②K型热电偶（输出mV级控制信号）。③工业水银温度计0—300℃。④配有3位LED温显表。
通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。本装置采用工业级传感器，IEC标准的信号。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。
二、基本配置：
1、实验温度源：温度范围0～250℃一只；
2、PT100温度传感器二只；
3、PT100温度变送器一只；
4、K型热电偶一只；
5、工业水银温度计（0—300℃）一只；
6、可控硅调压模块一只；
7、智能工业调节仪 0.5级一只；
8、控制变压器一只；
9、150轴流风机一只；
10、LED三位数字温度表一只；
11、LED三位半数字电压表一只；
12、桌子尺寸：1200×500×1400mm。
三、仪表参数：
1、控制输出方式：可控硅触发输出，固态继电器输出，电压/电流输出；
2、设定/显示精度：+0.5% FS+1位数max。设定值与显示值匹配，无相对误差；
3、比例范围：0.0%-100.0%（单位：0.1%）；
4、积分（复位）时间：0-9,999s（单位：1s）；
5、微分（比率）时间：1-250s（单位：1s）；
6、控制周期：1-250s（单位：1s）；
7、采样周期：1-250s（单位：1s）；
8、加热器功率：2Kw。
四、技术指标：
1）供电电源：AC220V±10% 50HZ±5% 3A 有良好接地；
2）仪表输入输出信号符合IEC标准、带通讯功能485/232；
3）温度源，220VAC，350W.最高温度250℃，常用设定宜0—200℃。设有过高温度保护；
4）工业人工智能调节仪精度0.5级；
5）外形尺寸：实验控制箱尺寸：1200×500×1400mm；
6）重量：约15kg；
7）可实现RS485组网等功能。
五、实验内容：
1、热电阻、热电偶、水银温度计等温度检测、传感变送的原理认识实验；
2、温度模拟标定方法实验；
3、Pt100温度特性实验（用万用表测Pt100电阻变化）；
4、K型热电偶特性测试实验（用万用表测K型热电偶毫伏输出）；
5、温度仪表PID控制实验；
6、温度上位机组态控制实验；
7、研究分析不同P、I、D参数值对控制系统的动态特性、静态特性性能影响与评价；
8、利用MCGS中文组态软件和温度测控实验装置进行组态工程编程训练实验。
