流体力学综合实验装置,流体力学综合实验设备,流体力学综合实验台实验目的：适合于工程流体力学（水力学）教学实验；可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。

[规格型号]：MYLT-17A

[产品名称]：流体力学综合实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

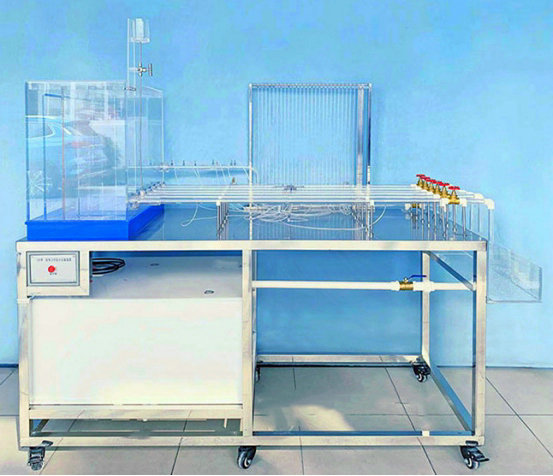

MYLT-17A 流体力学综合实验装置

一、流体力学综合实验装置,流体力学综合实验设备,流体力学综合实验台技术参数：

1、装置工作环境：常温、常压下运行。
2、实验所用的流体--水为自循环设计，水压稳定波动小，精确度：±5。
3、工作电源：AC220V,50HZ，单相三线制。安全保护：具有接地保护、漏电保护、过流保护。
4、装置外形尺寸：1960×800×1680mm。
二、实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
三、主要配置及参数
1、雷诺管：总管长1200mm、内径φ14mm，有机玻璃材质。下临界雷诺系数：2000-2320之间。
2、沿程阻力管：总管长1200mm、内径φ14mm，有机玻璃材质，两测压点间的距离：800mm。
3、伯努利管：总管长1200mm、内径φ14mm，有机玻璃管材质。
4、部阻力管：总管长1200mm、细管内径φ14mm，粗管内径φ25mm，管长590mm,有机玻璃材质。
5、文丘里流量计：总管长1200mm、内径φ14mm、最窄处内直径φ8mm，长120mm,有机玻璃管材质。可进行流量系数校核。
6、孔板流量计：总管长1200mm、内径φ14mm、最窄处内直径为φ7mm，长55mm，有机玻璃管材质。可进行流量系数校核。
7、毕托管流量计：总管长1200mm、内径φ14mm，透明有机玻璃管材质，毕托管不锈钢材质。可进行流量系数校核。
8、水泵：型号HJ-6000，流量6800L/n，扬程5.0m，电压220-240V/50HZ，功率150W。
9、三重恒压稳流水箱：尺寸840×390×620mm，10mm透明有机玻璃制作。计量水箱：透明有机玻璃制作。
10、示踪剂:红色，能延时消色，无沉淀，降低管路污染，防堵塞。
11、蓄水箱：尺寸850×810×430mm，白色10mm厚pp板。
12、测压板：有机玻玻璃板，可移动毫米尺读数，精度1mm。
13、稳压罐：透明有机玻璃材质，直径50mm，高70mm。
14、透明硅胶管、铜质尾门调节阀，PVC回水管若干，可调式不锈钢示踪剂管路：采用304不锈钢，上装304不锈钢调节开关。
15、温度传感器（达拉斯半导体)：温度范围-20~150℃、精确度±0.3℃、输出4-20ma信号。
16、微差压传感器7个：量程0-1Kpa、综合精度±0.2%FS，输出0-5v（飞思卡尔）。
17、单片机（可采集7路流量，1路温度，可LED数显）。
18、拉丝银双色板标牌（设备各主要组成单元的名称）。
19、电源控制系统：漏电保护器（德力西）1个、自锁按钮、线槽等组成，控制箱面板采用铝质凹字技术制作。
20、304不锈钢台面、不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
21、提供实验报告测试样本（作为调试验收标准）。

友情提示：
1、设备验收：各采购单位收货时请检查流体力学综合实验装置的货品外观，核实流体力学综合实验装置的数量及配件，拒收处于受损状态的本装置；
2、设备质保：茂育将为各采购单位提供流体力学综合实验装置产品说明书内的质保条件和质保期，在质保范围内提供对流体力学综合实验装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的流体力学综合实验装置选型错误或购买流体力学综合实验装置数量错误，造成本装置的退换货要求，将不被接受；
4、设备货期：对流体力学综合实验装置的发货期为参考值，如您需要了解流体力学综合实验装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对流体力学综合实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关流体力学综合实验装置的技术咨询。
