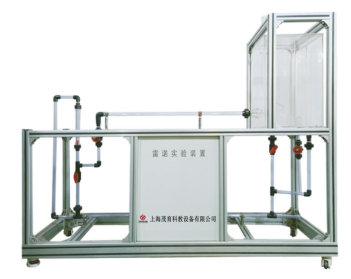

雷诺实验设备,雷诺实验装置,雷诺实验台能定性并且直观地观察到层流、过渡流、湍流等各种流型，测定出临界雷诺数；演示长距离层流流线情况；可测取临界Re数；演示层流底层状况；演示层流与湍流的速度分布；可实现移动终端扫码，获取装置工艺流程视频介绍。
|
分 项 |
说 明 |
|||
|
设备特点 |
||||
|
设备功能 |
1、能定性并且直观地观察到层流、过渡流、湍流等各种流型。测定出临界雷诺数。 2、演示长距离层流流线情况。 3、可测取临界Re数。 4、演示层流底层状况； 5、演示层流与湍流的速度分布。 6、可实现移动终端扫码，获取装置工艺流程视频介绍。 |
|||
|
设计参数 |
雷诺数：570~5700。液体流量：40~400L/h。常温、常压操作。 |
|||
|
公用设施 |
水：需自来水提供实验用水，实验过程中消耗自来水。 电：无 药品：水溶性红墨水。 实验物料：自来水。 |
|||
|
主要设备 |
1、液体转子流量计：40~400 L/h。 2、高位稳流水箱：容积≥55 L，优质有机玻璃材质，可视溢流及稳液位设计，能自动放净。 3、实验演示管段：优质有机玻璃材质，内径d=20mm，有效观察段长度1200 mm。 4、进口稳流段：φ110~φ35 mm，铜质喇叭状整流管。 5、管路：透明材质，壁厚≥2.5mm。 6、外形尺寸：1800×550×1700mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 7、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生 工程化理念。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
液体温度 |
玻璃温度计 |
温度就地显示 |
温度计 |
|
|
液体流量 |
转子流量计 |
流量计就地显示 |
管路出口闸阀（手动） |
|
