离心式风机性能实训台,离心式风机性能实训装置,离心式风机性能实训设备采用进气试验方法,风机出风口垂直向上；测定风机风量、风压、轴功率、温度、转速。

[规格型号]：MYLT-6B

[产品名称]：离心式风机性能实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

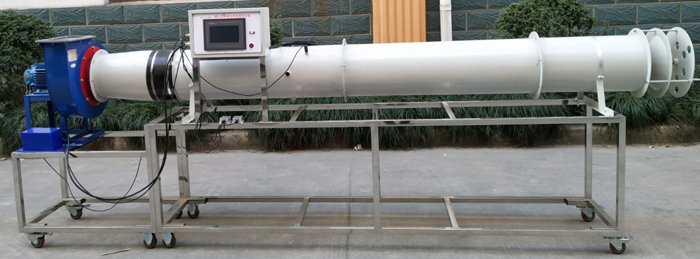

MYLT-6B 离心式风机性能实训台（数据采集）

一、离心式风机性能实训台,离心式风机性能实训装置,离心式风机性能实训设备主要功能：
1、可测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。
二、技术特点：
1、采用进气试验方法,风机出风口垂直向上
2、测定风机风量、风压、轴功率、温度、转速
三、技术参数：
排风管进风口处装有手动风门，能根据实时数据修正风门开度，测量不同工况下风管、集流器静压、出风口压力, 及电机力矩；
变频器计算电机功率；
1、温度传感器:输出模拟量4-20mA,测温范围-40-+150℃；
2、触摸显示屏:SK-070AE ,触摸操作，实时数据采集显示，数据打印、数据存储。
3、压差传感器：量程－1000－0Pa、精度0.25
4、转速传感器：量程0～3000rpm、精度1%
5、风机参数：全压500-600Pa；风量3500～4000m3/h；转速1450r/min；功率1.5KW；电压380V
6、具有微机数据采集、自动数据分析处理，数据分析处理表格，绘制被测风机标准条件下的气动性能曲线即风压-风量、功率-风量、效率-风量的特性曲线，(P～Q，Pst～Q，η～Q，ηst～Q，N～Q曲线)，并可打印数据分析处理表格及特性曲线的功能。
四、主要配置清单：

序号	名称	规格型号	数量
1	入口集流器	钢制	1套
2	手动螺杆节流阀门		1套
3	整流栅		1套
4	风机测试风管	表面喷塑	1套
5	毕托管	在测试断面应安装四支毕托管，传感测试断面的均压	1套
6	离心通风机	CF-11 1.5KW	1套
7	变频器	VFD022M	1只
8	测转速装置		1套
9	配电箱		1套
10	差压传感器	HALO－FY－WG	2套
11	数字信号温度传感器	DS18B20	1套
12	三相功率模块	5A	1套
13	数据采集模块	SB75B	1套
14	彩色触摸屏	嵌入式、7寸	1套
15	数据采集处理软件	MYLT-6B	1套
16	实验台	不锈钢、可移动	1套

友情提示：
1、设备验收：各采购单位收货时请检查离心式风机性能实训台的货品外观，核实本装置的数量及配件，拒收处于受损状态的离心式风机性能实训台；
2、设备质保：茂育将为各采购单位提供离心式风机性能实训台说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对离心式风机性能实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致离心式风机性能实训台的选型错误或购买设备数量错误，造成离心式风机性能实训台的退换货要求，将不被接受；
4、设备货期：离心式风机性能实训台发货期为参考值，如您需要了解离心式风机性能实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对离心式风机性能实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关离心式风机性能实训台的技术咨询。
