虹吸演示仪,虹吸演示实验设备,虹吸演示实验装置,虹吸演示实验台主要用途：演示虹吸的成因和破坏及其在管中的压强分布规律。

[规格型号]：MYLT-38

[产品名称]：虹吸演示仪

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

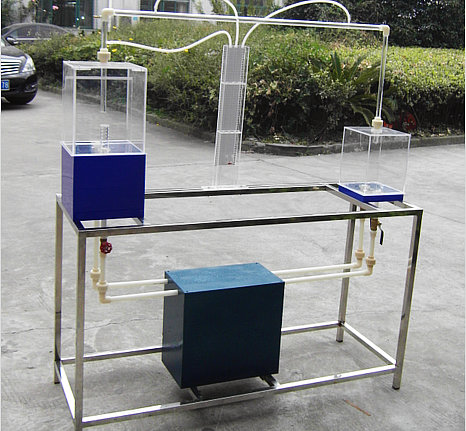

MYLT-38 虹吸演示仪

一、虹吸演示仪,虹吸演示实验设备,虹吸演示实验装置,虹吸演示实验台技术说明：
1、外形尺寸：1000×350×1800mm
2、工作电压：220V 功率：200W
二、主要用途：
1、演示虹吸的成因和破坏及其在管中的压强分布规律。
三、主要配置：
1、移动式不锈钢实验台；
2、供水箱；
3、水泵；
4、低位水槽；
5、高位水槽；
6、虹吸管；
7、测压管等。
四、实验原理：
在生产和生活中，常见用一根管子从大容器液面下绕过容器上口向外导流液体。这种管子称为虹吸管，管内的水流现象称为虹吸现象。虹吸管的工作原理是先将管中空气抽出，使虹吸管路形成真空，在大气压强的作用下，高水位水箱的水从管口上升到管的顶部，然后流向低水位水箱。
下面应用稳定总流量能量方程来分析和求解虹吸管水流的流速、流量、虹吸高度等问题。

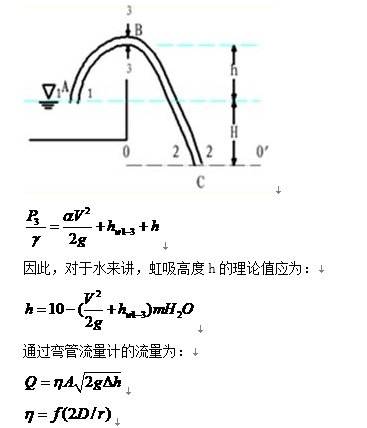

下图中，首先选取通过虹吸管水流出口点的水平面0—0 ′为基准面。然后根据已知条件，正确选择计算断面，为了求解管内流速及流量，我们应选取通过水池表面A点的断面1—1和通过虹吸管出口处C点的断面2—2，列出稳定总流量能量方程：

由上式可以看出，虹吸管引流液体的能量来自虹吸管出口至容器内水面间的位能（位置水头）H，它的一部分用于克服虹吸管内的阻力，即损失能量hw，另一部分用于转变为流速水头

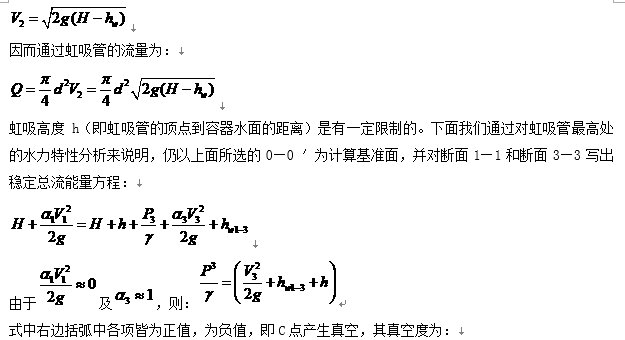

，以保证有一定的流量流出。由此可得虹吸管内的断面平均流速为：

五、实验步骤
1.将测压小水箱中加水至1/2。为增加演示效果，可在水中加入少量红墨水。
2.开启水泵，向高水位水箱，低水位水箱注水，使高水位水箱有溢流，低水位水箱水位达到2／3后，关闭供水阀。
3.打开低位水箱的放水阀，在虹吸管形成真空后，水流将由高位水箱向低位水箱流动，同时能看到测压小水箱中的各测压管中的水位的变化，显示管路中各处的真空压力值，其它两根用以测量虹吸管路中弯管流量计的压差。
4.打开螺塞，吸入空气，可观察虹吸之破坏过程。
六、思考题：
1、为什么虹吸式出水流道出口下方会出现涡旋？
2、如何消除虹吸式出水流道出口下方出现的涡旋？

友情提示：
1、设备验收：各采购单位收货时请检查虹吸演示仪的货品外观，核实本装置的数量及配件，拒收处于受损状态的虹吸演示仪；
2、设备质保：茂育将为各采购单位提供虹吸演示仪说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对虹吸演示仪的有偿维修；
3、设备退换货：各采购单位单方面原因导致虹吸演示仪的选型错误或购买设备数量错误，造成虹吸演示仪的退换货要求，将不被接受；
4、设备货期：虹吸演示仪发货期为参考值，如您需要了解虹吸演示仪的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对虹吸演示仪有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关虹吸演示仪的技术咨询。
