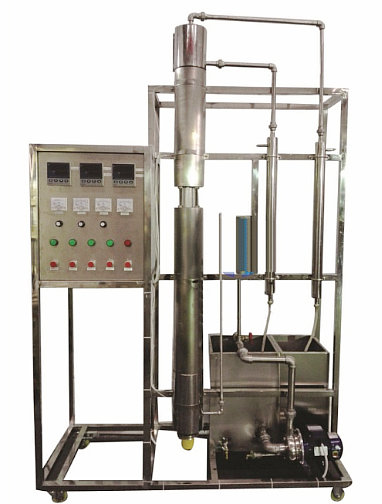

单管升膜蒸发实验装置,单管升膜蒸发实验设备,单管升膜蒸发实验台实验目的：观察流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）；测量在不同流型下的对流传热系数及蒸汽的干度。
|
分 项 |
说 明 |
|||
|
装置功能 |
1、观察流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。 2、测量在不同流型下的对流传热系数及蒸汽的干度。 |
|||
|
设计参数 |
传热系数：1000-5000 ( w/m.2.oC)。液体流量：4~40L/h、常压操作。 |
|||
|
公用设施 |
1、水：单管升膜蒸发实验装置,单管升膜蒸发实验设备,单管升膜蒸发实验台自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 2、电：电压AC220V，功率2.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水，外配设备：无。 |
|||
|
主要设备 |
1、304不锈钢预热釜：功率2.0KW，可调，带保温层。 2、304不锈钢加热段：φ22*750mm，功率0.2KW可调，带保温层。 玻璃观测段 长度100mm高硼硅玻璃视窗。 3、304不锈钢测量段：φ18*500mm，功率0.2KW可调，带保温层。 4、304不锈钢液体冷却器：列管冷凝器，换热面积0.1m2 。 5、304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m2 。 6、LZB-10转子流量计：流量范围6～60L/h 。 7、不锈钢离心泵 1台。 8、不锈钢水箱 1台。 9、冷却水出口温度 1支。 10、主体温度、壁面温度热电偶3支。 11、宇电AI702M多路数字温度显示仪。 12、宇电AI518温度控制仪（带手动功能）。 13、304不锈钢仪表柜：测控、电器设备在实验架上。 14、304不锈钢材质框架1500*500*2000mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
液体温度 |
Pt100铂电阻 |
数字温度仪 |
无 |
|
|
预热温度 |
Pt100铂电阻 |
数字温度控制仪 |
固态调压模块 |
|
|
液体流量 |
转子流量计 |
流量计就地显示 |
管路出口闸阀（手动） |
|
