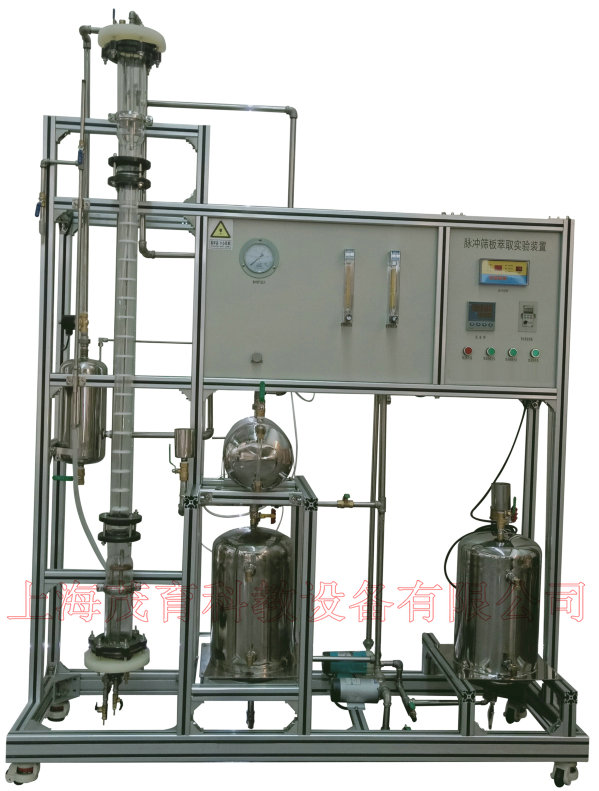

脉冲筛板萃取塔实验装置,脉冲筛板萃取塔实验设备,脉冲筛板萃取塔实验台实验目的：了解脉冲筛板萃取塔的结构；掌握脉冲筛板萃取塔性能的测定方法；了解筛板萃取塔传质效率的强化方法。
|
技术指标 |
说 明 |
|||
|
装置特点 |
1、脉冲筛板萃取塔实验装置,脉冲筛板萃取塔实验设备,脉冲筛板萃取塔实验台美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。 5、塔内构件及管道均由304不锈钢材质制作。 6、装置设计可360度观察，实现全方位教学与实验。 |
|||
|
装置功能 |
1、了解脉冲筛板萃取塔的结构。 2、掌握脉冲筛板萃取塔性能的测定方法。 3、了解筛板萃取塔传质效率的强化方法。 |
|||
|
主要配置 |
筛板萃取塔、空压机、流量计、脉冲控制器、电磁阀、水泵、填料、储液罐、缓冲罐、数字显示仪表、304不锈钢框架。 |
|||
|
公用设施 |
水：装置自带不锈钢水罐，连接自来水接入。 实验物料：水--- 煤油。 电：电压AC220V，功率2KW，标准单相三线制。 |
|||
|
技术参数 |
筛板萃取塔，塔两端直径较大部分为上澄清段（油水分离）和下澄清段。中间为两相传质段，在塔的下澄清段装有脉冲管和轻相分布器；在上澄清段设有重相分布器、轻相出口以及缓冲器。萃取操作时，由脉冲发生器提供的脉冲气流使塔内液体作上下往复运动，迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中，并形成强烈的上下湍动，从而促进传质过程的进行。玻璃筛板塔：直径Ф60mm，有效高 1000mm，板间距50~100mm；上、下扩大段直径Ф100mm，高300~500mm。 进料泵：MP-20RM微型磁力泵，功率35W，最大流量0.5m3/h，扬程4m。 微型齿轮泵：220V三相电机，配变频器。 4、流量计：玻璃转子流量计2.5-25L/h，数量2支。 5、空压机：无油静音空压机，功率750W。最大工作压力0.8Mpa，带油水分离器。 6、脉冲控制仪：无触点脉冲控制仪，电压220V，功率40W，脉冲间隔时间0.8-30s。 7、稳压器：工作压力0-0.8Mpa。 8、原料槽：容积20L，304卫生级不锈钢。 9、萃取相罐：容积20L，304卫生级不锈钢。 10、萃余相槽：容积20L，304卫生级不锈钢。 11、宇电AI501数字转数显示仪。 宇电AI702M多路温度显示仪。 12、转速传感器：霍尔开关。 13、Pt100铂电阻温度传感器 ：0—100℃。 14、正泰电器：接触器、开关、漏电保护空气开关。 15、304不锈钢管路、管件及阀门。 16、仪表柜：测控、电器设备在实验架上。 17、外形尺寸：1700×550×2200mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 16、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
液体温度 |
PT100铂电阻 |
数字仪表 |
无 |
|
|
进气脉冲 |
脉冲控制仪 |
脉冲控制仪 |
电动阀 |
|
|
液体流量 |
无 |
转子流量计 |
转子流量计 |
|
|
振动频率 |
霍尔开关 |
转数显示仪 |
调速器 |
|
