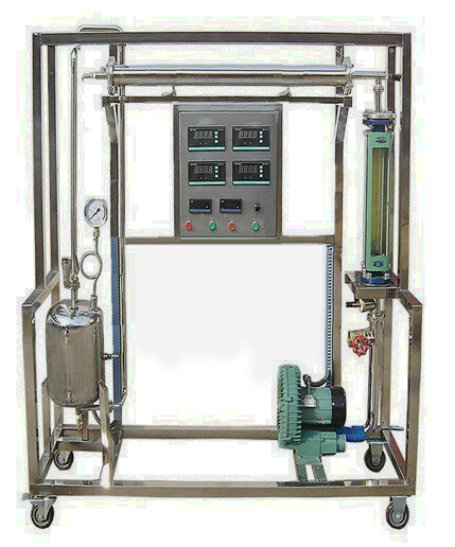

传热实验设备,传热实验装置,传热实验台通过对空气-水蒸气简单套管换热器的实验研究，掌握对流传热系数的测定方法，加深对其概念和影响因素的理解。并应用线性回归分析方法，确定关联式Nu=ARemPr0.4中常数A、m的值；通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式；求取简单套管换热器、强化套管换热器的对流传热系数αi总传热系数Ko；了解热电偶、热电阻温度计的使用。
|
技术指标 |
说 明 |
|||
|
装置特点 |
1、传热实验设备,传热实验装置,传热实验台美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本给热系数测定实验装置以空气和水蒸汽为介质，采用水蒸汽-空气换热体系，数据测量准确，实验效果理想，自动化程度高。 4、整套实验装置可根据用户要求，选择采用光滑管与强化换热管，进行两种换热形式的效果对照。 5、采用工业化自动蒸汽发生器提供蒸汽源，操作简洁、方便，更为安全。 6、蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。 7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。 8、装置设计可360度观察，实现全方位教学与实验。 |
|||
|
装置功能 |
1、通过对空气-水蒸气简单套管换热器的实验研究，掌握对流传热系数的测定方法，加深对其概念和影响因素的理解。并应用线性回归分析方法，确定关联式Nu=ARemPr0.4中常数A、m的值。 2、通过对管程内部插有螺旋线圈的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式。 3、求取简单套管换热器、强化套管换热器的对流传热系数αi总传热系数Ko。 4、了解热电偶、热电阻温度计的使用。 |
|||
|
设计参数 |
1、普通传热管： 2、空气流量:4-40m3/h，空气温度：常温-60℃，常压操作。 3、雷诺准数Re:104—5*104，努塞尔准数Nu：40-120，普兰德准数Pr：0.7。 4、对流传热系数αi：50-150 W/m2·℃。 5、强化传热管： 6、空气流量：4-40m3/h，空气温度：常温-60℃，常压操作。 7、雷诺准数Re：104—5*104，努塞尔准数Nu：40-120，普兰德准数Pr：0.7。 8、对流传热系数αi：100-200 W/m2·℃；强化比：1.3--2.0。 |
|||
|
公用设施 |
1、水：装置自带304不锈钢自动蒸汽发生器，连接自来水，实验时水蒸气进10、入换热器。 2、电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、气：空气来自风机（自带气源）。 4、实验物料：水蒸汽---空气，外配设备：无。 |
|||
|
主要设备 |
1、普通传热管：内管内径d=18mm，内管外径De=20mm（紫铜管)。 2、外管内径d=52mm,外管外径De=57mm（304不锈钢管），管长1200mm。 3、强化传热管：内管内径d=18mm，内管外径De=20mm（紫铜管，内附螺旋线圈)。 4、外管内径d=52mm，外管外径De=57mm（304不锈钢管）管长1200mm。 5、加热釜：304不锈钢，加热功率3.0KW。配带安全阀。 6、孔板流量计，孔板喉径：Φ25mm，风压传感器0～10KPa。 7、宇电AI704M多路数字温度显示仪。 8、宇电AI702M多路数字温度显示仪。 9、宇电AI501压差数字显示仪。 10、宇电AI518温度控制仪（带手动功能）。 11、K型热电偶温度传感器7支。 12、鼓风机：旋涡气泵,功率 550W，最大流量70m3／h。 13、电器：接触器、开关、漏电保护空气开关。 14、304不锈钢管路、管件及阀门。 15、304不锈钢仪表柜：测控、电器设备在实验架上。 16、304不锈钢材质框架1800*500*1800mm(长×宽×高)， 带脚轮及禁锢脚。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
风量 |
孔板流量计 |
压差显示仪 |
手动调节 |
|
|
蒸汽温度 |
PT100铂电阻 |
温度控制显示仪 |
固态调压模块 |
|
|
温度 |
K型热电偶 |
数字温度仪 |
无 |
|
