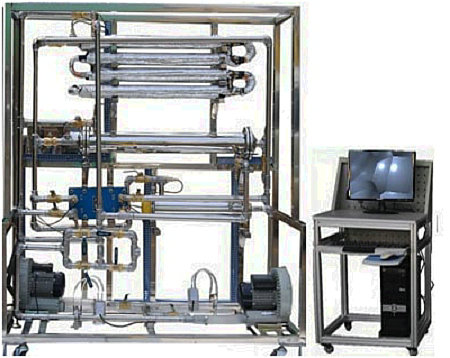

换热器综合实验设备,换热器综合实验装置,换热器综合实验台是了解间壁式传热元件，可进行并流传热实验，也可进行逆流传热实验，测定总传热系数K。分别测定冷热流体流量改变换热器的传热系数变化；分别测定逆并流操作对换热器平均推动力及传热系数的影响。
| 分项 | 说明 | |||||
| 装置功能 |
1、了解间壁式传热元件，可进行并流传热实验，也可进行逆流传热实验，测定总传热系数K。 | |||||
| 2、分别测定冷热流体流量改变换热器的传热系数变化； | ||||||
| 3、分别测定逆并流操作对换热器平均推动力及传热系数的影响。 | ||||||
| 公用工程 | 电：AC380V、12A、三相四线制或三相五线制，AC220V、4A、单相三线制冷流体空气：来自冷流体风机；、热流体空气：来自热流体风机及空气预热加热箱。风机：高效低噪涡流风机。 | |||||
| 对象组成 | 不锈钢框架（带凉棚顶罩及滑轮及禁锢脚）。 | |||||
| 冷流体进出：不锈钢材质，DN30，进口闸阀调节流量。热流体进出管路：不锈钢材质，DN30。 | ||||||
| 不锈钢列管式换热器：换热面积 0.5㎡，换热器Ф108 ,长1000。 | ||||||
| 检测组成 | 变量 | 检测机构 | 显示机构 | 产地/型号 | 备注 | |
| 冷流体进、出口温度 | PT100热电阻 精度：0.5%FS |
智能巡检记录仪 精度：0.5%FS |
PT100热电阻：西门子 | |||
| 智能巡检记录仪：厦门宇电 | ||||||
| 热流体进、出口温度 | PT100热电阻 精度：0.5%FS |
智能巡检记录仪 精度：0.5%FS |
PT100热电阻：西门子 | |||
| 智能巡检记录仪：厦门宇电 | ||||||
| 冷空气流量 | 孔板流量计+扩散硅差压变送器 精度：1.5%FS |
智能流量积算仪 精度：0.5%FS |
智能流量积算仪：厦门宇电 | |||
| 热空气流量 | 智能流量积算仪 精度：0.5%FS |
智能流量积算仪：厦门宇电 | ||||
| 控制调节组成 |
调节变量 | 执行机构及调节仪表 | 智能调节仪：厦门宇电 | |||
| 冷流体流量调节 | 变频器及智能调节仪 | |||||
| 预热器温度调节 | 可控硅移相调压器及智能调节仪 | |||||
| 智能仪表控制系统电器控制柜组成 | 标准电器控制箱：长x宽x深：1800x500x600mm，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；配置带钥匙的电源启动控制回路和多组保险丝，同时每一组强电输出都有旋钮开，关控制，保证设备安全，操作控制便捷；装有分相电压表、指示灯，开关电源等。 | |||||
| 软件组成 | 载体要求 | 方正计算机：双核2.0G，内存2GDDR2，硬盘250G，光驱，鼠标，键盘，3年质保，显示器：19”液晶，全国联保；操作系统：正版WINDOWS XP。 | ||||
| 在线监控 | MCGS5.5通用版组态软件； | |||||
| 数据处理 | 数据处理软件一套；在线监控软件； | |||||
| 仿真软件 | 三维动画及仿真软件：列管式、浮头式、U型、线绕式换热器工作原理。结构、拆装及组装三维动画及仿真软件 | |||||
