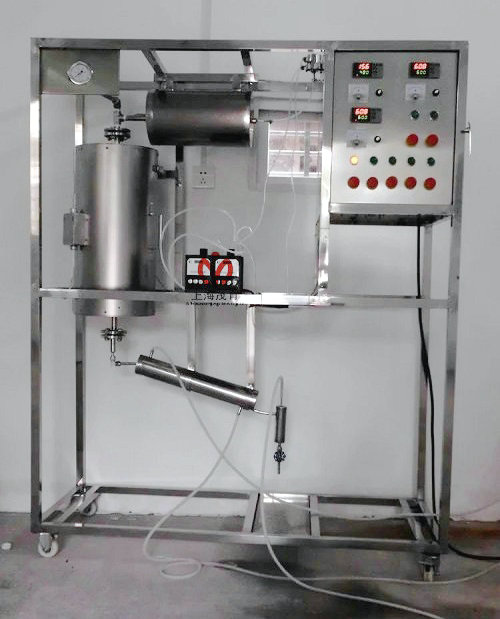

乙苯脱氢制苯乙烯实验装置,乙苯脱氢制苯乙烯实验设备,乙苯脱氢制苯乙烯实验台实验目的：了解以乙苯原料，氧化铁催化剂，在固定床反应器中制备苯乙烯的过程；学会稳定工艺操作条件的方法；掌握本实验的工艺流程及工艺操作。
| 技术指标 | 说 明 | |||
| 装置特点 | 1、乙苯脱氢制苯乙烯实验装置,乙苯脱氢制苯乙烯实验设备,乙苯脱氢制苯乙烯实验台由反应系统和控制系统组成：不锈钢管式反应器密封性好；加热炉采用三段加热控温方式，温度控制灵活。恒温区较宽，采用高精度智能化仪表测、控温；整机流程设计合理，设备安装紧凑，操作方便，性能稳定，重现性好。 2、装置以乙基苯为原料，氧化铁系催化剂（Fe2O3-CuO-K2O-Cr2O-CeO2)催化脱氢反应；催化剂装填方便，操作简单。 3、装置可锻炼学生稳定反应体系的操作能力，及对催化剂的活性评价、失活后通水蒸气活化除焦再生等的实践操作能力。 |
|||
| 装置功能 | 1、了解以乙苯原料，氧化铁催化剂，在固定床反应器中制备苯乙烯的过程。 2、学会稳定工艺操作条件的方法。 3、掌握本实验的工艺流程及工艺操作。 |
|||
| 主要配置 | 微型隔膜计量泵、气体转子流量计、混合器、汽化器、反应器、气液分离器、冷凝器、温度仪表、压力表、湿式气体流量计、阀门、实验管道、不锈钢框架及控制屏。 | |||
| 公用设施 | 水：装置需冷却水，自带和自来水管相连的接口。 电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 实验物料：乙基苯、蒸馏水。 |
|||
| 技术参数 | 1、汽化温度400℃，脱氢反应温度540~640℃，水∶乙苯=1.5∶1（体积比）30ml氧化铁催化剂。 2、小型管式固定床反应器：φ20×550mm，304不锈钢材质；热电偶套管，φ3mm，内插Φ1mm热电偶；催化剂装填量：5-30mL；最高使用压力，0.2MPa. 3、反应器加热炉：ф260×550mm，开启式，加热功率(三段加热)各1KW，加热形式：碳化硅炉管+金属内衬，最高使用温度，800℃； 4、微型隔膜计量泵:流量：0.2-10ml/min；冲程频率:120n/min，数量2台。 5、预热器：不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力：常压。 6、加料罐:体积500ml，材质：不锈钢，数量1个；液体混合器：50 ml，材质：304不锈钢，数量1个。 7、冷却器：ф57×300mm（内盘管）；使用压力：常压，数量2个。 8、气液分离器：ф57×150mm不锈钢304制作；使用压力：常压。 9、流量计：防腐转子流量计40-400ml/min，数量2台。 10、湿式流量计：2L，数量1个；精密指针压力表0-0.4MPa,数量2台。 11、控温仪表：宇电人工智能型仪表，精度FS≤0.2%，数量3台。 12、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。 13、框架为304不锈钢材质，结构紧凑，外形美观，流程简单。 14、外形尺寸：1500×600×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 气体流量 | 转子流量计 | 转子流量计 | 手动阀控 | |
| 乙苯加入量 | 计量泵 | 数字流量显示仪 | 冲程频率调节 | |
| 水加入量 | 计量泵 | 数字流量显示仪 | 冲程频率调节 | |
| 预热温度 | K型热电偶 | 数字温度控制仪 | 固态调压模块 | |
| 加热炉温度 | K型热电偶 | 数字温度控制仪 | 固态调压模块 | |
| 反应温度 | K型热电偶 | 数字温度仪表 | 无 | |
| 反应压力 | 指针式压力表 | 压力表就地显示 | 无 | |
| 数字型乙苯脱氢制苯乙烯实验装置 | ||||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 气体流量 | 转子流量计 | 转子流量计 | 手动阀控 | |
| 乙苯加入量 | 计量泵 | 数字流量显示仪，精度：0.5%FS | 冲程频率调节 | |
| 水加入量 | 计量泵 | 数字流量显示仪，精度：0.5%FS | 冲程频率调节 | |
| 预热温度 | K型热电偶 | 数字温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 加热炉温度 | K型热电偶 | 数字温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 反应温度 | K型热电偶 | 数字温度仪表，精度：0.5%FS | 无 | |
| 反应压力 | 压力传感器 | 数字压力仪表，精度：0.5%FS | 无 | |
| 在线分析系统 | 用户可选配在线六通阀气体取样系统及气相色谱仪 | |||
| 软件组成 | 模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套 | |||
