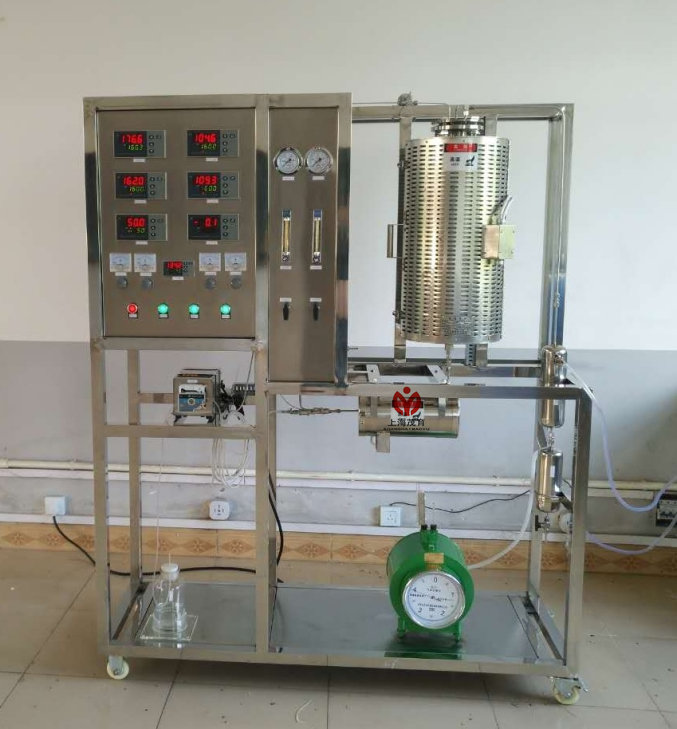

气固相固定床催化反应实验装置,气固相固定床催化反应实验设备,气固相固定床催化反应实验台实验目的：用于固定床教学和工艺数据的测定；科学研究催化剂评选及寿命试验；可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
|
技术指标 |
说 明 |
|||
|
装置功能 |
1、气固相固定床催化反应实验装置,气固相固定床催化反应实验设备,气固相固定床催化反应实验台用于固定床教学和工艺数据的测定。 2、科学研究催化剂评选及寿命试验。 3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。 |
|||
|
主要配置 |
固定床反应器、预热器、加热炉、混合器、冷凝器、气液分离器、转子流量计、湿式气体流量计、计量泵、压力表、温控仪表、不锈钢框架、控制屏。 |
|||
|
公用设施 |
1、水：装置需冷却水，自带和自来水管相连的接口。 2、电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 |
|||
|
技术参数 |
1、小型管式固定床反应器：φ20×550mm，304不锈钢材质；热电偶套管，φ3mm，内插Φ1mm热电偶；催化剂装填量：5-30ml；最高使用压力，0.2MPa. 2、反应器加热炉：230×230×500mm，开启式三段加热，总功率：3KW，加热形式：碳化硅炉管+金属内衬，最高使用温度：600℃。 3、预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力，常压。 4、流量计：采用LZB-3（40~400ml/min）型气体流量计两支,流量计自带调节阀。 5、微型隔膜计量泵：最大流量：3L/h，冲程频率120n/min，吸程2m，工作功率：30W。 6、压力表：量程:0~0.6MPa，分别对气体的压力和反应器压力进行测定。 7、混合器：304不锈钢材质，容积约50ml，在预热器入口前将各原料汇合并一同送入预热器。 8、冷凝器：ф40×400mm，材质：304不锈钢。出口气体冷却除去多余的水分。 9、气液分离器：ф50×150mm，材质：304不锈钢。 10、各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。 11、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 12、外形尺寸：1600×550×1900mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
气体流量 |
转子流量计 |
转子流量计 |
手动阀控 |
|
|
液体加入量 |
计量泵 |
数字流量显示仪 |
冲程频率调节 |
|
|
预热温度 |
K型热电偶 |
数字温度控制仪 |
固态调压模块 |
|
|
加热炉温度 |
K型热电偶 |
数字温度控制仪 |
固态调压模块 |
|
|
反应温度 |
K型热电偶 |
数字温度仪表 |
无 |
|
|
反应压力 |
指针式压力表 |
压力表就地显示 |
无 |
|
|
数字型气固相固定床催化反应实验装置（电脑用户自配） |
||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
气体流量 |
转子流量计 |
转子流量计 |
手动阀控 |
|
|
液体加入量 |
计量泵 |
数字流量显示仪，精度：0.5%FS |
冲程频率调节 |
|
|
预热温度 |
K型热电偶 |
数字温度控制仪，精度：0.5%FS |
固态调压模块 |
|
|
加热炉温度 |
K型热电偶 |
数字温度控制仪，精度：0.5%FS |
固态调压模块 |
|
|
固定床反应温度 |
K型热电偶 |
数字温度仪表，精度：0.5%FS |
无 |
|
|
反应压力 |
压力传感器 |
数字压力仪表，精度：0.5%FS |
无 |
|
|
在线分析系统 |
用户可选配在线六通阀气体取样系统及气相色谱仪 |
|||
|
软件组成 |
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套 |
|||
