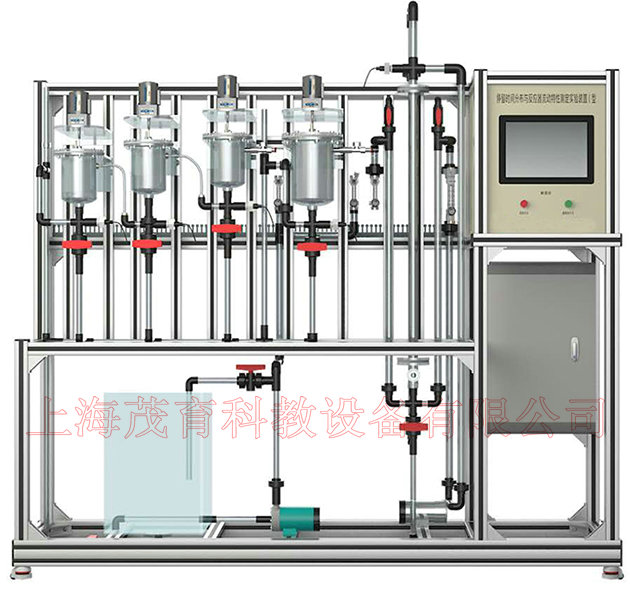

停留时间分布与反应器流动特性测定实验装置,停留时间分布与反应器流动特性测定实验设备,停留时间分布与反应器流动特性测定实验台实验目的：对比研究釜式和管式反应器停留时间分布与反应器流动特性；通过多釜串联模型参数对釜式、管式反应器停留时间分布以及返混程度做分析研究，模型参数N代表反应器的返混程度，N越大返混程度越小，进而引导学生理解平推流和全混流两种理想模式。
|
技术指标 |
说 明 |
|||
|
装置功能 |
1、停留时间分布与反应器流动特性测定实验装置,停留时间分布与反应器流动特性测定实验设备,停留时间分布与反应器流动特性测定实验台对比研究釜式和管式反应器停留时间分布与反应器流动特性。 2、通过多釜串联模型参数对釜式、管式反应器停留时间分布以及返混程度做分析研究，模型参数N代表反应器的返混程度，N越大返混程度越小，进而引导学生理解平推流和全混流两种理想模式。 3、装置可分别进行无循环及变化循环比R操作，在不同返混程度下测定管式反应器停留时间分布。 4、装置采用脉冲示踪法测定停留时间分布，电导仪能准确实时检测记录各反应器出口示踪剂的浓度，通过软件处理得到各项参数。 |
|||
|
设计参数 |
常温，常压操作。 单釜： 水流量：40L/h、平均停留时间（数学期望值）：200-600。 方差：1.0  105--3.0 105、模型参数N：1.2—2。三釜： 水流量：40L/h、平均停留时间（数学期望值）：200-600。 方差：1.0  105--5.0 105、模型参数N：1.2—4。 |
|||
|
主要配置 |
主要由有机玻璃反应釜、管式反应器、转子流量计、水箱、水泵、电机、数字电导仪阀门、管道、中央处理器、触摸屏、高品质铝合金型材框架。 |
|||
|
公用设施 |
水：装置自带透明水箱，连接自来水接入。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：水- KCl。 |
|||
|
主要设备 |
1、釜式反应器1.0L，透明有机玻璃制成，数量3个。 2、釜式反应器3.0L，透明有机玻璃制成，数量1个。 3、管式反应器：直径Φ35，长度1200mm，填料拉西环φ4mm。 4、水箱：80L，透明有机玻璃材质。 5、管路：透明，壁厚≥2.0mm，透明可视材质。 6、交流可调速电机：功率15W，无级调速。 7、进水泵：MP型磁力驱动泵，额定功率：15W，额定流量：6L/min。 8、循环泵：额定流量6L/min，扬程3m。 9、数字电导仪：0～2000μS/cm，光电耦合器隔离保护4-20ma信号输出，电导电极：5支。485通讯接口转换，标准MODBUS RTU通讯协议，自动数据处理与屏幕显示实验曲线、数据，自动温度补偿：0-100℃。 10、转子流量计：流量6-60L/h，水。 11、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。 12、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 13、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。 14、额定电压：220V，总功率：1kW。 15、外形尺寸：2000×550×2000mm（长×宽×高）外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 16、转换模块及在线监控软件一套。 17、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
电机转数 |
霍尔开关 |
触摸屏 |
调速模块 |
|
|
流量 |
转子流量计 |
转子流量计 |
转子流量计 |
|
|
浓度 |
在线电导率仪 |
触摸屏 |
无 |
|
|
示踪剂流动时间 |
时间控制器 |
触摸屏 |
无 |
|
