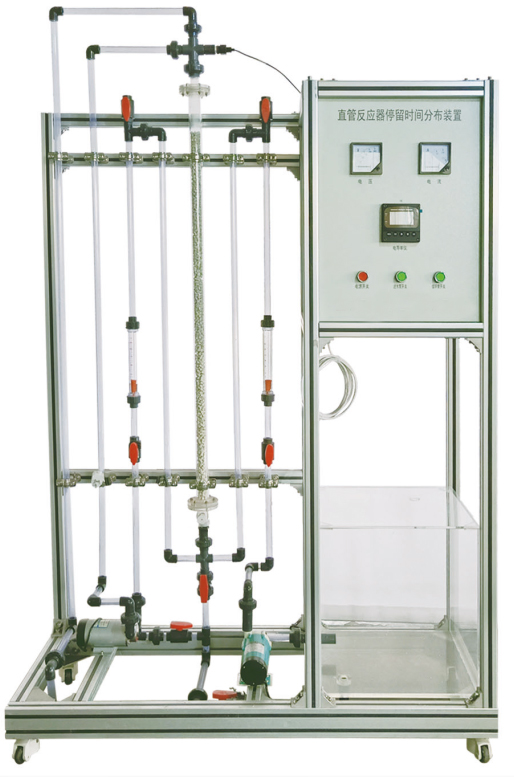

管式反应器流动特性测定实验设备,管式反应器流动特性测定实验装置,管式反应器流动特性测定实验台实验目的：了解连续均相管式循环反应器的返混特性；通过脉冲法测管式反应器停留时间分布；分析观察连续均相管式循环反应器的流动特征；研究不同循环比下的返混程度，计算模型参数n。
|
技术指标 |
说 明 |
|||
|
装置功能 |
1、管式反应器流动特性测定实验设备,管式反应器流动特性测定实验装置,管式反应器流动特性测定实验台了解连续均相管式循环反应器的返混特性。 2、通过脉冲法测管式反应器停留时间分布。 3、分析观察连续均相管式循环反应器的流动特征。 4、研究不同循环比下的返混程度，计算模型参数n。 |
|||
|
主要配置 |
主要由管式反应器、流量计、水箱、循环泵、数显电导率仪、阀门、管路、高品质铝合金型材框架。 |
|||
|
公用设施 |
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 实验物料：自来水、KCl溶液 |
|||
|
技术参数 |
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。 2、管式反应器：直径φ40mm，长度1300mm；填料类型及尺寸：拉西环，Ф4mm。 3、水泵：微型磁力泵，流量12L/min，扬程6m，功率30W。 4、循环泵：不锈钢增压泵，流量12L/min，扬程10m，功率90W。 5、水流量：6-60L/h和25～250L/h，液体转子流量计，观察、控制流量。 6、电导率仪：在线电导率检测仪，0-104 S·cm ），信号输出：光电耦合器隔离保护4-20ma信号输出，电导电极：1支。485通讯接口转换，标准MODBUS RTU通讯协议，自动数据处理与屏幕显示实验曲线、数据，自动温度补偿：0-100℃。 7、控制示踪剂加入量5~10ml/次。 8、水箱：80L，透明有机玻璃材质。 9、管路：透明，壁厚≥2.0mm，透明可视材质。 10、304不锈钢仪表柜：内外双面喷塑，各项操作及显示、调节、控制全在控制屏面板进行。 12、外形尺寸：1300×500×2000mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
进水流量 |
转子流量计 |
转子流量计 |
手动调节 |
|
|
循环流量 |
转子流量计 |
转子流量计 |
手动调节 |
|
|
浓度 |
在线电导率仪 |
数字显示 |
无 |
|
