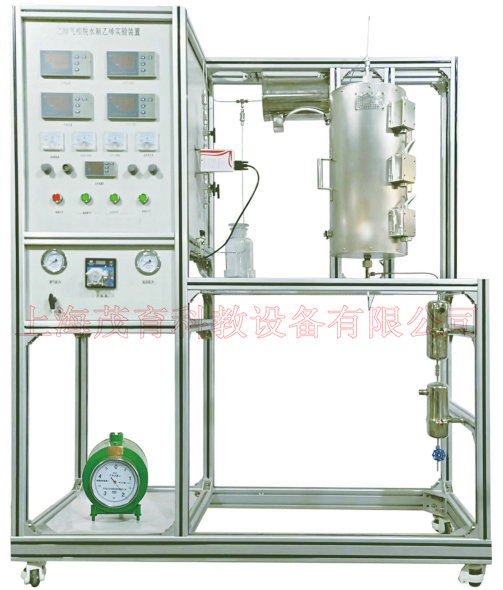

乙醇气相脱水制乙烯实验装置,乙醇气相脱水制乙烯实验设备,乙醇气相脱水制乙烯实验台实验目的：了解以乙醇气相脱水进行制备乙烯的过程，学会设计实验流程和操作；掌握乙醇气相脱水操作条件对产物收率的影响，学会获取稳定的工艺条件的方法；熟固定床反应器的特点以及其它有关设备的使用方法，提高实验技能。
|
技术指标 |
说 明 |
|||
|
装置功能 |
1、乙醇气相脱水制乙烯实验装置,乙醇气相脱水制乙烯实验设备,乙醇气相脱水制乙烯实验台了解以乙醇气相脱水进行制备乙烯的过程，学会设计实验流程和操作； 2、掌握乙醇气相脱水操作条件对产物收率的影响，学会获取稳定的工艺条件的方法。 3、熟固定床反应器的特点以及其它有关设备的使用方法，提高实验技能。 |
|||
|
主要配置 |
主要由开启式管式炉、反应管、质量流量计、预热器、蠕动泵、压力表、阀门、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。 |
|||
|
公用设施 |
水：装置需冷却水，自带和自来水管相连的接口。 电：电压AC380V，功率3.5KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。 实验物料：乙醇 |
|||
|
技术参数 |
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；工作压力：<0.5MPa。 2、1 路气体管路，气体质量流量控制器控制气体流量，流量规格：200ml/min，N2标定，准确度：±1%F.S。 3、Φ280*500mm开启式电阻丝加热炉，加热功率1.5KW，加热形式：碳化硅炉+金属内衬，最高温度800℃。 4、管式固定床反应器：不锈钢316L，内径Φ15mm，长度500mm，催化剂装填量：1-10ml 5、预热器：功率500W，304不锈钢材质。内有防返混及防沟流装置；使用温度：室温-400℃，使用压力:常压。 6、产品冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。 7、气液分离器：容积500mL，316L卫生级不锈钢。 8、液体泵：蠕动泵，转速范围0.1～50rpm，流量：0.2-10ml/min，4～20mA远程输出控制。 9、鼓泡罐：容积1.0L，304不锈钢材质。 10、湿式气体流量计：额定流量：0.2m3/h，容积：2L，精度：±1%。 11、不锈钢防震指针压力表0-0.25MPa,数量2个。 12、温度传感器：K热电偶，显示分度0.1℃。 13、管路阀门：316L不锈钢精密卡套管和阀门。 14、节能环保冷凝系统：温度范围-10～20℃，5L，数字式，控温精度±0.5℃。 15、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。 16、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 17、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。 18、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。 19、额定电压：380V，总功率：3.5kW。 20、外形尺寸：1500×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 21、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 22、配数据采集软件一套，在线工业组态软件一套。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
气体流量 |
气体质量流量控制器 |
触摸屏 |
阀控 |
|
|
乙醇加入量 |
蠕动泵 |
触摸屏 |
转速调节 |
|
|
预热器加热温度 |
K型热电偶 |
触摸屏 |
调压模块 |
|
|
反应器加热温度 |
K型热电偶 |
触摸屏 |
调压模块 |
|
|
反应温度 |
K型热电偶 |
触摸屏 |
无 |
|
|
反应压力 |
指针式压力表 |
压力表就地显示 |
无 |
|
