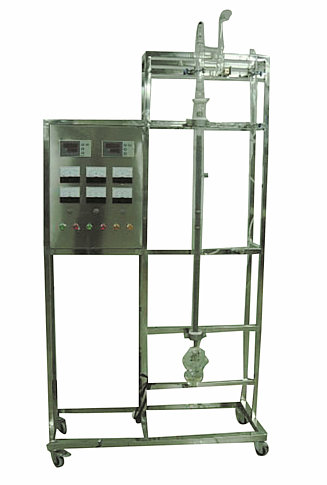

萃取精馏实验装置,萃取精馏实验设备,萃取精馏实验台实验目的：熟悉精馏单元操作过程的设备与流程；掌握反应精馏的原理及操作；学习精馏塔效率的测定方法。
|
技术指标 |
说 明 |
|||
|
装置特点 |
||||
|
装置功能 |
1、熟悉精馏单元操作过程的设备与流程。 2、掌握反应精馏的原理及操作。 3、学习精馏塔效率的测定方法。 |
|||
|
主要配置 |
玻璃精馏塔、冷凝器、再沸器、预热器、蠕动泵、温度控制仪、温度显示仪、流量计、不锈钢框架、控制屏。 |
|||
|
公用设施 |
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。 液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。 电：电压AC220V，功率2KW，标准单相三线制。 |
|||
|
技术参数 |
1、精馏塔塔径φ25mm，塔高1400mm，材质为玻璃塔结构，塔内填装φ3x 3 mm不锈钢θ网环型填料。塔釜为三口烧瓶，容积1000ml，塔外壁镀有金属保温膜，通电加热保温，功率：300W。 2、塔釜加热：塔釜置于1000W电热包中。采用电压控制器控制釜温。 3、250ml高位玻璃加料瓶，LZB--2转子流量计：流量范围1.6～16ml/min ，数量2套。 4、温度控制及仪表：3个数显温度控制仪，量程：0-150℃；温度误差≤2℃。 5、塔顶冷凝器为蛇管冷凝器，塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁线圈、回流比计数器等仪表组成。 6、各项操作及温度、回流比、流量的显示、调节、控制全在控制屏面板进行。 7、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 8、外形尺寸：1200×500×2200mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
流量 |
转子流量计 |
转子流量计 |
手动调节 |
|
|
回流比 |
回流比继电器 |
回流比控制显示仪 |
回流比控制显示仪 |
|
|
塔节温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
|
|
塔顶温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
|
|
塔釜温度 |
PT100铂电阻 |
数字温度控制仪 |
固态调压模块 |
|
