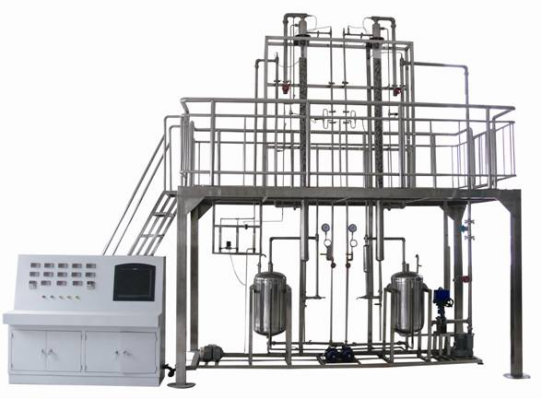

吸收解析操作实训装置,吸收解析操作实训设备,吸收解析操作实训台实验目的：能够完成包括吸收与解吸岗位操作技能训练、原料液体输送岗位操作技能训练、气体输送岗位操作技能训练、化工仪表岗位操作技能训练和过程控制岗位操作技能训练 ；能够使学员了解空气流量计、热电阻温度计、文丘里流量计、涡轮流量计、转子流量计、液位计、压力计的结构、测量原理和操作方法。；能够使学员了解吸收与解吸分离过程的原理和流程，吸收与解吸塔的操作及影响因素，填料塔的结构，填料塔塔内压降、液泛等，以及维护保养吸收与解吸塔知识。
|
分项 |
说 明 |
|||
|
装置功能 |
1、吸收解析操作实训装置,吸收解析操作实训设备,吸收解析操作实训台能够完成包括吸收与解吸岗位操作技能训练、原料液体输送岗位操作技能训练、气体输送岗位操作技能训练、化工仪表岗位操作技能训练和过程控制岗位操作技能训练 。 2、能够使学员了解空气流量计、热电阻温度计、文丘里流量计、涡轮流量计、转子流量计、液位计、压力计的结构、测量原理和操作方法。 3、能够使学员了解吸收与解吸分离过程的原理和流程，吸收与解吸塔的操作及影响因素，填料塔的结构，填料塔塔内压降、液泛等，以及维护保养吸收与解吸塔知识。 4、能够使学员了解其他吸收与解吸过程所需的附属设备的结构、工作原理及其使用方法 。 5、能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行杜绝安全事故 。 6、实训装置具有故障设置功能，通过无线遥控器隐蔽发出故障干扰信号，能使正常运行的装置真实出现以下现象。 7、实训装置提供数字通讯信号使控制室的计算机对现场数据进行采集、监控， 8、实训装置使学员掌握吸收方面的理论知识（吸收与解吸基本概念、吸收塔安全操作和吸收与解吸的基本计算等）完成吸收与解吸过程的性能测定。 |
|||
|
设计参数 |
装置整体采用工程化布局，两层布置，一层为主操作区，二层主要为观察区。 操作压力：常压。 吸收-解吸体系：CO2-空气。 |
|||
|
整机参数 |
设备尺寸： 3700x2000x3500mm（长x宽x高）,可根据实训场地实际高度和场地面积进行调整，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。 |
|||
|
电气系统 |
标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸：400x800x1300mm（长x宽x高）。 |
|||
|
公用设施 |
水：实验用水由现场水龙头接入溶液罐。 电：电压AC380V，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水。 |
|||
|
主要设备 |
吸收塔：主体有机玻璃Φ100x600mm，共2段；上出口段：Φ100x300mm，304不锈钢；下入口段：Φ100x500mm，304不锈钢；填料为拉西环，带液体分布器和再分布器。 解吸塔：主体有机玻璃Φ100x600mm，共2段；上出口段：Φ100x300mm，304不锈钢；下入口段：Φ100x500mm，304不锈钢；填料为拉西环，带液体分布器和再分布器。 溶液罐：Φ426x600mm，304不锈钢。 稳压罐：Φ325x500mm，304不锈钢。 液封槽：Φ102x400mm，304不锈钢。 分离槽：Φ125x200mm，304不锈钢。 水泵：流量3.6m3/h,扬程15m，功率370W。 风机：旋涡风机，风压14KPa,最大流量72m3/h。 液体转子流量计:100-1000L/h。 CO2转子流量计：100-1000L/h。 空气转子流量计：1-10m3/h。 操作站型号：配置不低于E3400/1G/160G/DVD/集成显卡/17"液晶/光电键鼠/WINXPHOME中文版。 |
|||
|
上位机监控软件 |
RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗），在线监控软件一套。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
吸收液流量 |
涡轮流量计 |
宇电显示仪 |
阀门 |
|
|
解吸液流量 |
涡轮流量计 |
宇电显示仪 |
阀门 |
|
|
解吸塔空气流量 |
孔板流量计 |
宇电显示仪 |
阀门 |
|
|
吸收塔空气流量 |
孔板流量计 |
宇电显示仪 |
阀门 |
|
|
CO2流量 |
转子流量计 |
转子流量计 |
阀门 |
|
|
解析溶液罐温度 |
PT100铂电阻 |
宇电显示仪 |
自控 |
|
|
吸收溶液罐温度 |
PT100铂电阻 |
宇电显示仪 |
自控 |
|
|
吸收塔压降 |
压差传感器 |
宇电显示仪 |
自控 |
|
|
解吸塔压降 |
压差传感器 |
宇电显示仪 |
自控 |
|
