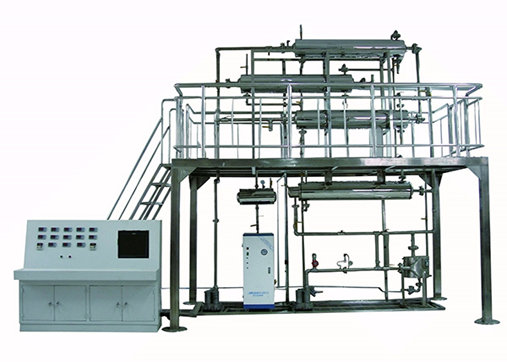

传热操作实训装置,传热操作实训设备,传热操作实训台实验目的：了解换热器换热的原理、认识各种传热设备的结构和特点；认识传热装置流程及各传感检测的位置、作用，各显示仪表的作用等；掌握传热设备的基本操作、调节方法、了解影响传热的主要影响因素；掌握换热系数k计算方法及意义；了解逆流、顺流对换热效果的影响；了解档流板的作用及强化传热的途径。
|
分项 |
说 明 |
|||
|
装置功能 |
||||
|
设计参数 |
整体采用工程化布局，两层布置，一层为主操作区，二层主要为观察区。 实验风量：10-100m3/h。 换热设备包括：套管、列管、板式、螺旋板式等换热器。 |
|||
|
整机参数 |
设备尺寸： 3700x2000x3500mm（长x宽x高 ），(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。 |
|||
|
电气系统 |
标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸：1400×800×1300mm(长×宽×高)。 |
|||
|
公用设施 |
水：实验用水由现场水龙头接入蒸发器。 电：电压AC380V，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。 |
|||
|
主要设备 |
换热器：套管、列管、板式、螺旋板式,均为不锈钢材质。 套管换热器，换热面积0.6m2。换热管长度1500mm。 列管换热器，304不锈钢，换热面积1.5m2，Ф159x1000mm。 板式换热器，304不锈钢，换热面积1.0m2。 螺旋板式换热器，304不锈钢，换热面积1.0m2。 蒸汽发生器：304不锈钢，Ф426x850mm，加热功率7.5KW。 热空气加热器：304不锈钢，Ф219x1100mm，加热功率4.5KW。 水冷却器：304不锈钢，φ108x1180mm，F=0.3m2。 管道、阀门均为304不锈钢材质。 冷、热风机：流量140m3/h,功率1.5KW，风压16KPa。 转子流量计：冷、热风流量10-100m3/h。 操作站型号：配置不低于E3400/1G/160G/DVD/集成显卡/17"液晶/光电键鼠/WINXPHOME中文版。 |
|||
|
上位机监控软件 |
RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗），在线监控软件一套 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
热流体进口温度 |
PT100 铂电阻 |
宇电显示仪 |
自控 |
|
|
热流体出口温度 |
PT100铂电阻 |
宇电显示仪 |
自控 |
|
|
冷流体进口温度 |
PT100铂电阻 |
宇电显示仪 |
自控 |
|
|
冷流体出口温度 |
PT100铂电阻 |
宇电显示仪 |
自控 |
|
|
蒸发器压力 |
指针压力表 |
现场显示 |
无 |
|
|
蒸发器温度 |
PT100铂电阻 |
宇电显示仪 |
电加热器 |
|
|
热空气温度 |
PT100铂电阻 |
宇电显示仪 |
电加热器 |
|
|
冷风流量 |
转子流量计 |
转子流量计 |
阀门 |
|
|
热风流量 |
转子流量计 |
转子流量计 |
阀门 |
|
