多功能反应实验设备,多功能反应实验装置,多功能反应实验台实验目的：了解多功能催化反应实验装置的组成及工艺；进行气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验；进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究；了解液相釜式反应器的基本结构及工作原理。

[规格型号]：MYHG-1B

[产品名称]：多功能反应实验设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

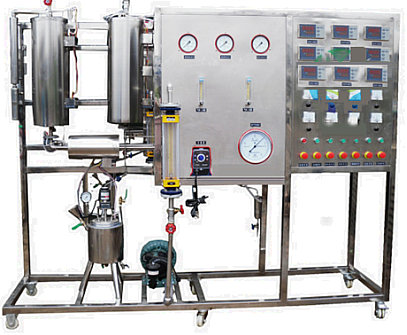

MYHG-1B 多功能反应实验设备

技术指标	说明
装置特点	1、多功能反应实验设备,多功能反应实验装置,多功能反应实验台由固定床反应器、流化床反应器及釜式反应器组成，三套系统间可切换操作；应用于反应工程和催化反应工程和催化工程及化工工艺、生化工程、环境保护专业。 2、可进行间歇、连续操作，能够完成气-固、固-液、液-液、气-液-固反应，操作方式多样化。 3、各温度控制处实际温度与设定温度误差≦2℃；显示精度：0.1℃。温度控制灵活。恒温区较宽，采用高精度智能化仪表测、控温；整机流程设计合理，设备安装紧凑，操作方便，性能稳定，重现性好。
装置功能	了解多功能催化反应实验装置的组成及工艺。进行气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究。了解液相釜式反应器的基本结构及工作原理。
主要配置	固定床反应器、流化床反应器、釜式反应器、计量泵、气泵、预热器、冷凝器、气液分离器、转子流量计、湿式气体流量计、温度仪表、压力仪表、电流表、调速电机、不锈钢框架及控制屏。
公用设施	水：装置需冷却水，自带和自来水管相连的接口。电：电压AC380V，功率8.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数	1、不锈钢管式反应器:φ20mmx550mm， 2、加热炉功率1.5KW。 3、预热器φ12x220mm，操作温度≤550℃，压力≤0.2MPa。 4、304不锈钢流化床反应器，稀、浓相段直径：φ20—40mm，高度300—400mm，扩大段直径：φ57mm，长度80—220mm。 5、不锈钢搅拌釜式反应器，釜容积0.5L，搅拌转速0-500r/min，压力0.15MPa，温度200℃。 6、智能温控仪表、固态调压器、固态继电器控制，控温精度±2℃。 7、冷凝器：φ40×400mm；气液分离器：φ50×150mm。 8、预热器：φ10×250mm；加热功率0.5KW。 9、微型隔膜计量泵；功率30W；最大流量3L/h；冲程频率120n/min；吸程2m。 10、工作流量=（计量泵最大流量/冲程频率）×当前工作频率。 11、湿式气体流量计：额定流量：0.5m3/h,容积：5L/r，精度：±1%。 12、玻璃转子流量计：型号：LZB-10，测量范围：0.25-2.5m3/h，介质：空气。 13、各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。 14、控制屏面板及框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 15、外形尺寸：2000×600×1900mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
测控组成	变量	检测机构	显示机构			执行机构
	气体流量	转子流量计	转子流量计			手动阀控
	液体加入量	计量泵	数字流量显示仪			冲程频率调节
	固定床预热温度	K型热电偶	数字温度控制仪			固态调压模块
	固定床加热炉温度	K型热电偶	数字温度控制仪			固态调压模块
	固定床反应温度	K型热电偶	数字温度仪表			无
	流化床预热温度	K型热电偶	数字温度控制仪			固态调压模块
	流化床加热炉温度	K型热电偶	数字温度控制仪			固态调压模块
	流化床反应温度	K型热电偶	数字温度仪表			无
	釜式反应器温度	K型热电偶	数字温度控制仪			固态调压模块
	反应压力	指针式压力表	压力表就地显示			无
数字型多功能反应实验设备（电脑自配）
测控组成	变量	检测机构		显示机构	执行机构
	气体流量	转子流量计		转子流量计	手动阀控
	液体加入量	计量泵		数字流量显示仪，精度：0.5%FS	冲程频率调节
	固定床预热温度	K型热电偶		数字温度控制仪，精度：0.5%FS	固态调压模块
	固定床加热炉温度	K型热电偶		数字温度控制仪，精度：0.5%FS	固态调压模块
	固定床反应温度	K型热电偶		数字温度仪表，精度：0.5%FS	无
	流化床预热温度	K型热电偶		数字温度控制仪，精度：0.5%FS	固态调压模块
	流化床加热炉温度	K型热电偶		数字温度控制仪，精度：0.5%FS	固态调压模块
	流化床反应温度	K型热电偶		数字温度仪表，精度：0.5%FS	无
	釜式反应器温度	K型热电偶		数字温度控制仪，精度：0.5%FS	固态调压模块
	反应压力	压力传感器		数字压力仪表，精度：0.5%FS	无
在线分析系统	用户可选配在线六通阀气体取样系统及气相色谱仪
软件组成	模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套

友情提示：
1、设备验收：各采购单位收货时请检查多功能反应实验设备的货品外观，核实本装置的数量及配件，拒收处于受损状态的多功能反应实验设备；
2、设备质保：茂育将为各采购单位提供多功能反应实验设备说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对多功能反应实验设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致多功能反应实验设备的选型错误或购买设备数量错误，造成多功能反应实验设备的退换货要求，将不被接受；
4、设备货期：多功能反应实验设备发货期为参考值，如您需要了解多功能反应实验设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对多功能反应实验设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关多功能反应实验设备的技术咨询。
