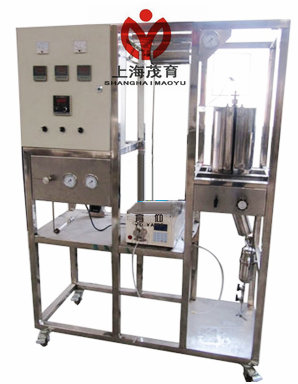

乙醇常压催化实验装置,乙醇常压催化实验设备,乙醇常压催化实验台实验目的：乙醇常压催化实验；了解掌握乙醇常压催化实验的操作流程及原理。
|
技术指标 |
说 明 |
||||||
|
装置功能 |
1、乙醇常压催化实验装置,乙醇常压催化实验设备,乙醇常压催化实验台乙醇常压催化实验。 2、了解掌握乙醇常压催化实验的操作流程及原理。 |
||||||
|
主要配置 |
1、开启式管式炉；2、温度传感器；3、程序温控仪；4、石英反应管；5、质量流量计；6、预热器；7、计量泵；8、压力表；9、阀门；10、控制柜；11、不锈钢支架。 |
||||||
|
公用设施 |
1、水：装置需冷却水，自带和自来水管相连的接口。 2、电：电压AC220V，功率1.5KW，标准单相三线制。 3、每个实验室需配置1～2个接地点（安全地及信号地）。 4、实验物料：乙醇 |
||||||
|
技术参数 |
1、工作压力：<0.5MPa。 2、2路气体管路，气体质量流量控制器控制气体流量，流量规格：200SCCM，Nz标定，准确度：±1%F.S。 3、Φ260*350mm开启式电阻丝加热炉，加热功率1.5KW，加热形式：碳化硅炉+金属内衬，最高温度800℃。 4、控温仪表：人工智能型仪表，精度FS≤0.2% 5、石英反应管，Φ10*500mm，催化剂装填量：1-10ml。 6、预热器：功率500W，304不锈钢材质。内有防返混及防沟流装置；使用温度：室温-400℃，使用压力:常压。 7、鼓泡罐：容积1.0L，304不锈钢材质。 8、正泰电器：接触器、开关、漏电保护空气开关。 9、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。 10、框架为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。 11、外形尺寸：1200×500×1800mm（长×宽×高）， 12、外形为可移动式设计，带3寸双刹车轮。 |
||||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|||
|
气体流量 |
质量流量计 |
数字流量显示仪 |
手动调节 |
||||
|
乙醇加入量 |
蠕动泵 |
数字流量显示仪 |
转速调节 |
||||
|
预热器加热温度 |
K型热电偶 |
数字温度控制仪 |
固态调压模块 |
||||
|
反应器加热温度 |
K型热电偶 |
数字温度控制仪 |
固态调压模块 |
||||
|
反应温度 |
K型热电偶 |
数字温度仪表 |
无 |
||||
|
反应压力 |
指针式压力表 |
压力表就地显示 |
无 |
||||
|
数字型乙醇常压催化实验装置 |
|||||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|||
|
气体流量 |
质量流量计 |
数字流量显示仪，精度：0.5%FS |
手动调节 |
||||
|
乙醇加入量 |
蠕动泵 |
数字流量显示仪，精度：0.5%FS |
转速调节 |
||||
|
预热器加热温度 |
K型热电偶 |
数字温度控制仪，精度：0.5%FS |
固态调压模块 |
||||
|
反应器加热温度 |
K型热电偶 |
数字温度控制仪，精度：0.5%FS |
固态调压模块 |
||||
|
反应温度 |
K型热电偶 |
数字温度仪表，精度：0.5%FS |
无 |
||||
|
反应压力 |
压力传感器 |
数字压力仪表，精度：0.5%FS |
无 |
||||
|
在线分析系统 |
用户可选配在线六通阀气体取样系统及气相色谱仪 |
||||||
|
软件组成 |
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套 |
||||||
