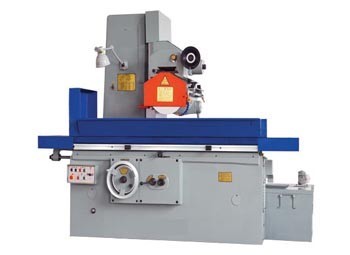

平面磨床实训装置,平面磨床实训设备,平面磨床实训台采用砂轮周边进行磨削，工作台纵向运动，魔头横向进给采用液压驱动，垂直进给采用快速升降，工作台快速运动采用缓冲装置，无撞击现像，结构先进。
|
序号 |
项 目 |
规格参数 |
|---|---|---|
|
1 |
最大磨削尺寸（宽*长*高） |
320*1000*400mm |
|
2 |
工作台纵向行程（最大） |
1100mm |
|
3 |
工作台纵向移动速度 |
3--27m/min |
|
4 |
工作台纵向撞击缓冲距离 |
30mm |
|
5 |
工作台T型槽（槽数*宽度） |
3*18 |
|
6 |
砂轮轴中心至工作台面距离（最大） |
≥580mm |
|
7 |
垂直进给手轮刻度盘值 |
手轮每格 0.01mm |
|
8 |
垂直进给手轮刻度盘值手轮每转 |
1.00mm |
|
9 |
加工表面对基面的平行度纵向 |
1000:0.015mm |
|
10 |
加工表面对基面的平行度横向 |
300:0.01mm |
|
11 |
净重*毛重 |
3600 kg*4500kg |
|
12 |
电机总功率 |
8.99kw |
|
13 |
液压泵电机功率 |
3kw |
|
14 |
磨头电机功率 |
5.5kw |
|
15 |
快速升降电机功率 |
0.37kw |
|
16 |
砂轮轴转速 |
rpm1450 |
|
17 |
表面粗糙度 |
Ra0.63um |
|
18 |
磨头最大移动量横向（手动及液压） |
≥350mm |
|
19 |
磨头最大移动量横向（加长） |
450mm |
|
20 |
加工表面对基面的平行度横向 |
300:0.01 mm |
|
21 |
砂轮尺寸（外径*宽*内径） |
φ350*40*φ127mm |
|
22 |
外形尺寸（长*宽*高） |
2295*1673*2267mm |
