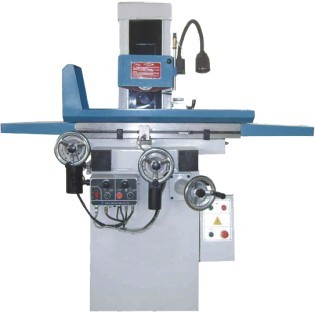

卧轴平面磨床实训装置,卧轴平面磨床实训设备,卧轴平面磨床实训平台可磨削各种平面或通过砂轮修形进行复杂形面的磨削，适于不需机动进刀的磨削加工,公司根据用户需要配有永磁吸盘或电磁吸盘。
|
序号 |
项 目 |
规格参数 |
|
1 |
磨削工件最大尺寸(长*宽*高) |
460*190*195mm |
|
2 |
工作台纵向移动量 |
500mm |
|
3 |
工作台横向移动量 |
190mm |
|
4 |
工作台面至主轴中心最大距离 |
335mm |
|
5 |
工作台最大承受量 |
200Kg |
|
6 |
工作台台面尺寸 (长*宽) |
460*180mm |
|
7 |
工作台T型槽 |
14*1 mm*n |
|
8 |
工作台速度(无级变速) |
3-25 m/min |
|
9 |
前后手轮进刀量 |
0.02/格 2.5/圈mm |
|
10 |
前后自动进给(无级变速) |
0.5-20mm |
|
11 |
前后快速进给 |
144 r/min |
|
12 |
砂轮尺寸 (外径*宽度*内径 ) |
180*13*31.75mm |
|
13 |
主轴转速 |
50Hz2850rpm |
|
14 |
调频电机 |
30-6000 rpm |
|
15 |
磨头电机功率 |
1.1Kw |
|
16 |
电机总功率 |
1.29Kw |
|
17 |
表面粗糙度 |
Ra0.32μm |
|
18 |
总输入功率 |
150w |
|
19 |
加工表面对基面的平行度 |
300:0.005mm |
|
20 |
X-进给器输出转速 |
0-225转/分 |
|
21 |
X-进给器尺寸 |
280*130*120mm |
|
22 |
Y-进给器输出转速 |
0-120转/分 |
|
23 |
Y-进给器尺寸 |
280×130*1 20mm |
|
24 |
前后自动运动电机 |
0.2Kw |
|
25 |
左右自动给进电机 |
0.2Kw |
|
26 |
机床外形尺寸(长*宽*高) |
1550*1150*1590mm |
|
27 |
包装箱尺寸(长*宽*高) |
1020*1150*1760mm |
|
28 |
毛重、净重 |
O.77、 0.67T |
