数控机床四合一电气控制与维修实训台,数控机床四合一电气控制与维修实训装置,数控机床四合一电气控制与维修实训设备可以使学生掌握数控机床系统控制原理、电气设计方法、元器件的选择数控车床、车削中心、铣床铣削加工中心电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。

[规格型号]：MYK-04A

[产品名称]：数控机床四合一电气控制与维修实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

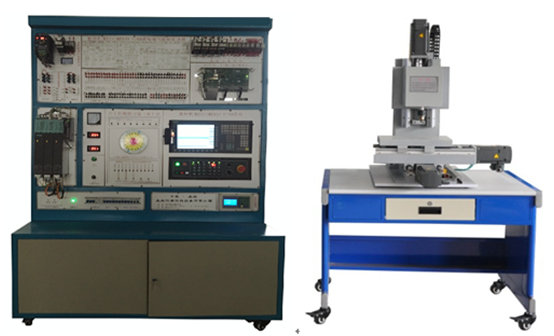

MYK-04A 数控机床四合一电气控制与维修实训台

一、产品概述：
数控机床四合一电气控制与维修实训台,数控机床四合一电气控制与维修实训装置,数控机床四合一电气控制与维修实训设备可以使学生掌握数控机床系统控制原理、电气设计方法、元器件的选择数控车床、车削中心、铣床铣削加工中心电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该实训台采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。（系统采用：SINUMERIK 828D）
二、技术参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核:28项
3、工作环境：温度-20⁰C～40⁰C
4、整机容量：≤2kVA；
5、实验台尺寸：
（1）实训屏规格：长×宽×高（mm）=1370 mm×750 mm×1850 mm；
（2）半实物含桌：长×宽×高（mm）=1000 mm×600 mm×1450 mm；
6、半实物实训数控机床采用高精度工业线SBR直线导轨、进口滚珠丝杆、工作台尺寸:370×200mm、X、Y（C）、Z行程：350×200×200mm、主轴夹头可夹持：1～16mm的刀具，可对有机玻璃、塑料等材料进行铣削加工，具有真实数控机床的机械运动，X、Y（C）、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机和编码器组成，由变频器驱动实现无级调速控制。
三、产品结构：（控制柜部份）
1、控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。输入三相四线制380V交流电源。
2、柜体下面部分设计有两扇活动门，打开门里面空间宽敞，可安放仪器或其它物品。
3、柜体中间部分：
（1）左边装有总电源开关带漏电保护功能，总电源指示、风机开关等；
（2）右边安装有智能故障考核系统，该系统可设置数控机床28个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除，多台设备可通过无线网络和上位机进行联网，对教师登陆、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
4、柜体上面部分是控制台的主控制区域，分十个控制单元：
（1）数控系统控制单元：控制台采用SINUMERIK 828D系统。
（2）伺服进给驱动控制单元： X、Y(C)、Z三个轴控制子单元。每个单元把各连接端子引到面板上，通过连接线的连接并可控制进给电机运行，方便学员进行操作连接。
（3）三相变频控制单元：本单元把各连接端子引到面板上，通过连接线的连接可控制电机运行，实现无级调速，方便学员进行操作连接。
（4）数控机床控制线路全局图：把数控机床的强电控制部分、继电器控制部分、数控系统的输入/输出部分全部展示出来，作为一个示范，以便学员能更加方便操作维修机床。
（5）数控系统输入/输出控制单元：全面剖析数控系统控制机床的原理与特点，主轴变频信号模拟量输出控制、主轴编码器信号、冷却控制、机床零点信号控制、机床限位信号控制等。
（6）强电元器件安装区：把所有强电元器件统一安装在此处，如：交流接触器、直流继电器、保险管、三相灭弧器等。
（7）强电输出单元：把强电部分通过端子座引出，通过延长连接线对各单元进行连接。
（8）开关控制和电压电流指示单元：通过电压表和电流表来检测电源工作情况；用开关来控制及保护电路。
（9）六工位刀库单元：具有铣削加工中心斗笠式模拟换刀功能，车削中心六工位换刀功能。
（10）故障考核模块：通过故障考核模块，老师可以随意给学生设定故障，让学生通过现象排除故障。
（半实物机床部份）：

工作台面积	≥370×200mm
T型槽	10×3mm
工作台最大承重	30Kg
X轴行程/导轨/滚珠丝杠形式	≥350mm/线轨/进口滚珠丝杆
Y轴行程/导轨/滚珠丝杠形式	≥200mm/线轨/进口滚珠丝杆
Z向行程/导轨/滚珠丝杠形式	≥200mm/线轨/进口滚珠丝杆
X向快速移动速度	伺服：3m/min
Y向快速移动速度	伺服：3m/min
Z向快速移动速度	伺服：3m/min
主轴电机功率	≥0.37Kw
主轴转速（变频）	≥50～2800rpm（无级调速）
选用刀具直径范围	1～16mm
定位精度	±0.015mm
重复定位精度	±0.01mm
数控系统控制轴数	≥3轴

四、基本实验实习项目：
3.1、车床部份：
1、机床编程操作，加工模拟实验
2、X、Z轴交流伺服单元控制实验
3、四工位电动刀架自动换刀原理实验
4、螺距误差补偿实验
5、交流变频器应用实验
6、系统安装、调试实验
7、数控机床故障诊断实验
8、数控各单元的连接，控制实验
9、数控机床超程限位实验
10、机床参考点的设置实验
11、车螺纹、攻螺纹模拟实验
12、数控车床的冷却与照明实验
13、系统数据备份和更换
3.2、铣床部份：
1、主轴变频单元的调试运行与故障诊断实验
2、X、Y、Z轴伺服电机驱动控制实验
3、全数字交流伺服电机运行与故障诊断实验
4、数控铣床电气控制设计与分析实验
5、三座标平台正负限位、零点实验
6、手轮（手摇脉冲发生器）实验
7、数控铣床系统操作与编程实验
8、丝杆螺距误差补偿实验
9、铣床USB、网口通讯实验
10、铣床DNC加工实验
11、数控铣床故障设计排除考核
12、系统数据备份和更换
3.3、车削加工中心部份：
1、机床编程操作，加工模拟实验
2、X、Z、C轴交流伺服单元控制实验
3、六工位模拟刀架自动换刀原理实验
4、螺距误差补偿实验
5、交流变频器应用实验
6、系统安装、调试实验
7、数控机床故障诊断实验
8、数控各单元的连接，控制实验
9、数控机床超程限位实验
10、机床参考点的设置实验
11、车螺纹、攻螺纹模拟实验
12、系统数据备份和更换
3.4、铣削加工中心部份：
1、主轴变频单元的调试运行与故障诊断实验
2、X、Y、Z轴伺服电机驱动控制实验
3、全数字交流伺服电机运行与故障诊断实验
4、数控铣削加工中心电气控制设计与分析实验
5、六工位斗笠式模拟刀库实验
6、三座标平台正负限位、零点实验
7、手轮（手摇脉冲发生器）实验
8、数控铣削加工中心系统操作与编程实验
9、铣削加工中心USB、网口通讯实验
10、数控铣削加工中心DNC加工实验
11、数控铣削加工中心故障设计排除考核
12、系统数据备份和更换
五、配置清单：

序号	材料名称与规格型号	数量	单位
1	数控系统（采用SINUMERIK 828D）	1	台
2	数控系统控制卡（车削版、铣削版）	各1	张
3	机床实训控制台（采用铁质钣金喷塑结构）	1	台
4	半实物实训机床（三坐标）	1	台
5	手摇脉冲发生器（手轮、轴选、倍率开关）（悬挂在实训柜上）	1	台
6	模拟冷却泵电机	1	台
7	三相交流伺服电机（1FK系列）(安装在半实物机床上)	3	台
8	交流伺服单元（书本型，安装在面板上）	3	台
9	X、Y（C）、Z轴正负限位、机床回零开关(安装在半实物机床上)	3	只
10	变频主轴电机和编码器(安装在半实物机床上)	1	套
11	I/O板（安装在面板上）	1	块
12	分线器(FS-50BB) （安装在面板上）	1	块
13	电压表6L2（0～450V）（安装在面板上）	1	只
14	电压表85L17（0～450V）（安装在面板上）	1	只
15	24V数字直流电压表（安装在面板上）	2	只
16	灭弧器31TX1-31A03（安装在面板上）	1	只
17	交流接触器CJX1-22（正泰）（安装在面板上）	5	只
18	直流继电器MY2N（安装在面板上）	11	只
19	KT18-32（安装在面板上）	3	只
20	断路器DZ47-60（安装在面板上）	3	只
21	漏电保护器DZ47LE-32（安装在柜上）	1	只
22	EL（安装在面板上）	1	只
23	风机（安装在柜内）（安装在面板上）	1	只
24	急停开关（驱动）（安装在副面板上）	1	只
25	工作灯开关（安装在面板上）	1	只
26	单相电源插座（安装在柜上）	1	只
27	RS232通讯模块（安装在柜侧面）	1	只
28	电源指示灯（安装在柜上）	1	只
29	信号连接线（安装在面板上）	1	套
30	强电连接线（安装在面板上）	1	套
31	直流24V开关电源（安装在柜内）	1	台
32	650W控制变压器（安装在柜内）	1	台
33	西门子电抗器（安装在柜内）	1	台
34	12W控制变压器（安装在柜内）	1	台
35	程序锁（安装在副面板上）	1	只
36	程序锁钥匙	2	把
37	CAD/CAM软件光盘	1	张
38	SINUMERIK 828D编程与操作说明书	1	本
39	SINUMERIK 828D故障诊断说明书	1	本
40	SINUMERIK 828D安装调试说明书	1	本
41	实训台指导书	1	本
42	智能故障硬件与软件	1	套

友情提示：
1、设备验收：各采购单位收货时请检查数控机床四合一电气控制与维修实训台的货品外观，核实的本设备及配件，拒收处于受损状态的数控机床四合一电气控制与维修实训台；
2、设备质保：茂育将为各采购单位提供数控机床四合一电气控制与维修实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对数控机床四合一电气控制与维修实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致数控机床四合一电气控制与维修实训台的选型错误或购设备数量错误，造成数控机床四合一电气控制与维修实训台的退换货要求，将不被接受；
4、设备货期：数控机床四合一电气控制与维修实训台发货期为参考值，如您需要了解数控机床四合一电气控制与维修实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对数控机床四合一电气控制与维修实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关数控机床四合一电气控制与维修实训台的技术咨询。
