数控加工实训室设备News

所在位置：首页 > 产品展示 > 数控加工实训室设备正文

数控车床综合实训考核装置,数控车床综合实训考核设备,数控车床综合实训考核台是适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和车床工中、高级和技师的培训和鉴定。

[规格型号]：MY-03A

[产品名称]：数控车床综合实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

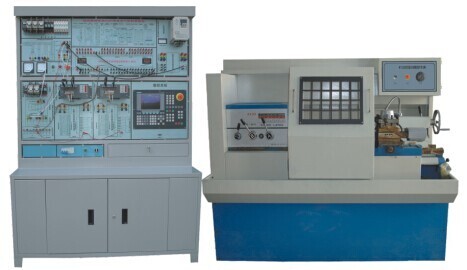

MY-03A 数控车床综合实训考核装置

一、产品概述：
数控车床综合实训考核装置,数控车床综合实训考核设备,数控车床综合实训考核台是适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和车床工中、高级和技师的培训和鉴定。
二、设备具有以下独特优点：
1、该装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练
2、以市场占有率最高的SIEMENS数控系统为实训对象
3、学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象
4、涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等
5、柜内电器排布与选型完全按照现行机床生产厂家的模式
6、结构新颖，造型美观，采用生产型机床，使学生直接对金属制品进行生产加工
7、电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。
三、设备组成部分：
本装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出模块、刀架接口板、开关电源以及配套MY-6132型教学生产两用数控车床等组成。
四、实训考核项目：

▲ 数控车床802C系统操作编程实验（配6132车床）
▲ 主轴变频单元的调试运行与故障诊断实验
▲ 全数字交流伺服电机运行与故障诊断实验
▲ 数控车床电气控制设计与分析实验
▲ PLC、编程、接线及在数控机床中的应用
▲ 电动刀架控制原理实验及接线与故障诊断实验

▲ 数控车床系统控制机床螺纹加工实验
▲ 数控车床的冷却与照明及故障诊断实验
▲ 丝杆螺距误差补偿实验
▲ 数控车床电子手轮实验
▲ 机床RS232串口通讯实验
▲ 数控车床故障设计排除考核28项

五、6132型数控实训车床规格：

三爪卡盘	200mm
床身上最大回转直径	320mm
最大工件长度	750mm
电动刀架	四工位
主轴孔径	46mm
主轴转速、无级变速	100------2000rpm
重复定位精度	X＝0.005 mm、Z＝0.01 mm
主电机功率	5.5kw
机床尺寸（长×宽×高）	1890×1050×1460mm
机床重量	1300kg

六、技术性能：

1、输入电源：三相四线制380V交流电源。
2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；
3、工作环境：温度-10℃–+40℃

4、整机功耗：＜7KW
5、考核柜尺寸：1370×600×1890mm

友情提示：
1、设备验收：各采购单位收货时请检查数控车床综合实训考核装置的货品外观，核实的本设备及配件，拒收处于受损状态的数控车床综合实训考核装置；
2、设备质保：茂育将为各采购单位提供数控车床综合实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对数控车床综合实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致数控车床综合实训考核装置的选型错误或购设备数量错误，造成数控车床综合实训考核装置的退换货要求，将不被接受；
4、设备货期：数控车床综合实训考核装置发货期为参考值，如您需要了解数控车床综合实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对数控车床综合实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关数控车床综合实训考核装置的技术咨询。
