纯电动汽车驱动系统实训台,纯电动汽车驱动系统实训装置,纯电动汽车驱动系统实训设备采用真实的纯电动汽车驱动系统实物为基础，可真实展示纯电动汽车驱动系统的组成结构和工作过程。适用于学校对纯电动汽车驱动系统的教学需要。能满足汽车新能源与节能实训课程的教学需要。

[规格型号]：MYXNQ-30

[产品名称]：纯电动汽车驱动系统实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

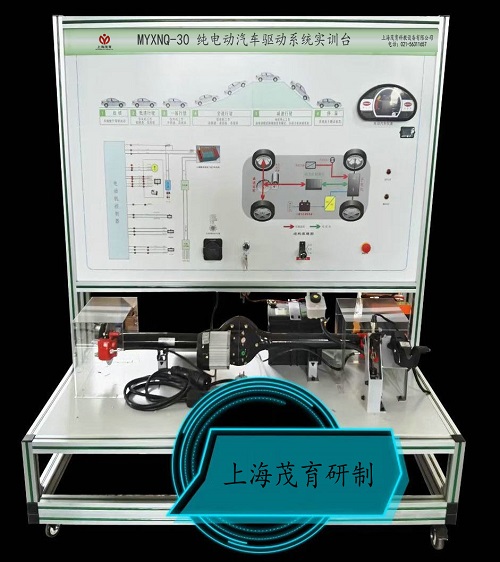

MYXNQ-30 纯电动汽车驱动系统实训台

一、产品介绍：
纯电动汽车驱动系统实训台,纯电动汽车驱动系统实训装置,纯电动汽车驱动系统实训设备采用真实的纯电动汽车驱动系统实物为基础，可真实展示纯电动汽车驱动系统的组成结构和工作过程。适用于学校对纯电动汽车驱动系统的教学需要。能满足汽车新能源与节能实训课程的教学需要。
二、功能特点：
1、真实可运行的纯电动汽车驱动系统，充分展示纯电动汽车驱动系统的组成结构和工作过程；
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的UV平板喷绘的彩色电路原理图；
3、实训台面板上安装有电动汽车仪表，可实时显示动力传递过程、车速、电压、温度等、电控系统故障指示灯等参数变化；
4、实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
5、实训台配备有电子油门控制装置，可方便对纯电动汽车驱动系统进行加减速；
6、实训台配备有电源总开关、转动部件防护罩等安装保护装置；
7、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动；
▲8、配套新能源汽车整车控制器（软硬件一体），配套整车控制器的上位机软件用于监控和参数标定，整车控制器满足师生进行二次开发，实现新能源汽车控制器创新制作的功能。
三、技术规格：
1、工作电源：HV磷酸铁锂离子动力电池组；
2、工作温度：-40℃～+50℃；
3、设备颜色：标准7032等；
4、设备钢管：40*40*3mm；
5、设备机柜：1.5mm冷板冲压成形，背面设置维修门；
6、移动脚轮：100*60mm；
7、外形尺寸：1240×600×1700mm(长×宽×高)。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	组合仪表	电动汽车专用	个	1
3	点火开关	配套	套	1
4	主动均衡电池管理系统	ABM-BMU主动均衡电池管理系统	套	1
5	新能源汽车整车控制器（软硬件一体）	▲含VCU整车控制器开发完整的资料	套	1
6	电机控制器	与电机配套	套	1
7	车载充电器与充电接口	与电池配套	套	1
8	DC-DC转换器	48V转12V	套	1
9	HV磷酸铁锂离子动力电池组	48V20AH	套	1
10	无刷直流电机驱动系统	48V1000W	套	1
11	半轴刹车系统	电动车专用	套	1
12	档位开关	电动车专用	套	1
13	油门控制装置	电动车专用	套	1
14	直流接触器	DZ47	套	1
15	电源总开关	配套	套	1
16	移动台架	1240×600×1700mm(带自锁脚轮装置)	台	1
17	保险丝盒	配套	套	1
18	保修卡/合格证	配套	套	1
19	教师手册	配套	套	1
20	故障模拟与排除装置		套	1

友情提示：
1、设备验收：各采购单位收货时请检查纯电动汽车驱动系统实训台的货品外观，核实的本设备及配件，拒收处于受损状态的纯电动汽车驱动系统实训台；
2、设备质保：茂育将为各采购单位提供纯电动汽车驱动系统实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对纯电动汽车驱动系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致纯电动汽车驱动系统实训台的选型错误或购设备数量错误，造成纯电动汽车驱动系统实训台的退换货要求，将不被接受；
4、设备货期：纯电动汽车驱动系统实训台发货期为参考值，如您需要了解纯电动汽车驱动系统实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对纯电动汽车驱动系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关纯电动汽车驱动系统实训台的技术咨询。
