电动汽车电机性能实验台,电动汽车电机性能实验装置,电动汽车电机性能实验设备由实训台架、新能源汽车电池组、三种新能源汽车常用电机（永磁同步、交流异步、轮毂电机）、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表、工控机(需要另外配)等模块组成。

[规格型号]：MYXNQ-34B

[产品名称]：电动汽车电机性能实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

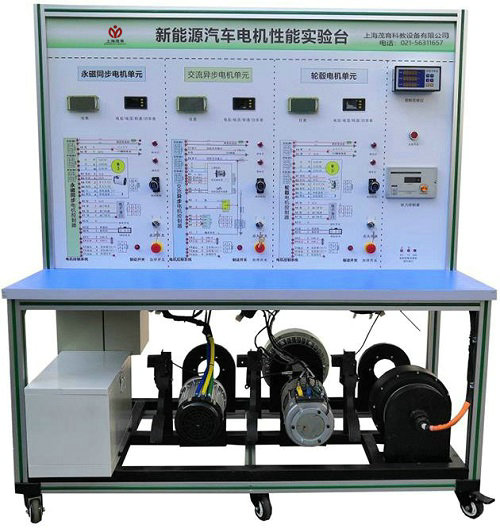

MYXNQ-34B 电动汽车电机性能实验台

一、产品概述：
电动汽车电机性能实验台,电动汽车电机性能实验装置,电动汽车电机性能实验设备由实训台架、新能源汽车电池组、三种新能源汽车常用电机（永磁同步、交流异步、轮毂电机）、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表、工控机(需要另外配)等模块组成。
二、功能特点：
1、设备可以模拟电动汽车在匀速，加速，减速，上坡，下坡状况下电机的状态，操作与真实电动汽车相一致；
2、实训台可以显示电机转动过程中的动态参数，如电压，电流，扭矩，转速，功率等；
3、电机测试上位机软件可以显示一段时间内电机扭矩，转速，功率的变化曲线，可以直观的显示这几项参数在电机加速，减速过程中的变化情况；
4、设备安装有故障考核装置，可以对线路进行故障设置，训练学生排除线路故障的能力，同时老师可以用设备对学生的能力进行考核。
三、实训项目：
1、电动汽车用直流永磁电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
2、电动汽车用直流永磁电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
3、电动汽车用直流永磁电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
4、电动汽车用交流异步电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
5、电动汽车用交流异步电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
6、电动汽车用交流异步电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
7、电动汽车用开关磁阻电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
8、电动汽车用开关磁阻电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
9、电动汽车用开关磁阻电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
10、电机不转动情况的故障分析及排除。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图	套	1
2	点火开关	配套	套	3
3	锂电池组	3.7V 42Ah三元动力锂电池标称电压：3.65V 标称容量：42Ah 电芯内阻：2.3mΩ 持续放电电流：3C 最大放电电流：6C 最大充电电流：1C 充电限制电压：4.2V 放电限制电压：2.75V 工作温度：充电：0℃-+45℃ 放电：-20℃-+60℃ 车用三元锂动力电池，台架动力电池组采用17节电池模组串联组成；动力电池组的技术参数：额定电压：62.9V；额定能量：2.7KWH；工作电压范围：46.7V~71.4V。	套	2
4	纯电动车永磁同步电机	额定电压：72V 额定功率：2.5KW 额定转速：3800 额定电流：21A 额定扭矩：3.3N.M 额定效率：83%	套	1
5	纯电动车交流异步电机	额定电压：72V 额定功率：4KW	套	1
6	纯电动车轮毂电机	磁钢高度：40磁钢电压：72V 功率：2KW 电机相线：6平方中轴直径：16MM	套	1
7	电机控制器	与电机配套	套	3
8	车载充电器与充电接口	与电池配套	套	1
9	DC-DC转换器	72V转12V	套	1
10	档位开关	电动车专用	套	3
11	油门控制装置	电动车专用	套	3
12	直流接触器	DZ47	套	1
13	电源总开关	茂育配套	套	3
14	转速表、扭矩表、功率表	茂育配套	套	1
15	电压表直流数显电流表功率表	茂育配套	套	1
16	电机扭矩/功率/转速等测试装置	配套PC软件	套	1
17	移动台架	1240×600×1700mm(带自锁脚轮装置) (长宽高15007001700mm) 设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁。	台	1
19	保险丝盒	茂育配套	套	1
20	保修卡/合格证	茂育配套	套	1
21	教师手册	茂育配套	套	1
22	故障模拟与排除装置	茂育配套	套	1

友情提示：
1、设备验收：各采购单位收货时请检查电动汽车电机性能实验台的货品外观，核实的本设备及配件，拒收处于受损状态的电动汽车电机性能实验台；
2、设备质保：茂育将为各采购单位提供电动汽车电机性能实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对电动汽车电机性能实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致电动汽车电机性能实验台的选型错误或购设备数量错误，造成电动汽车电机性能实验台的退换货要求，将不被接受；
4、设备货期：电动汽车电机性能实验台发货期为参考值，如您需要了解电动汽车电机性能实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电动汽车电机性能实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电动汽车电机性能实验台的技术咨询。
