新能源汽车实训室设备News

所在位置：首页 > 产品展示 > 新能源汽车实训室设备正文

整车网联教学理实一体化实操平台,整车网联教学理实一体化实操装置,整车网联教学理实一体化实操设备配备比亚迪E5新能源汽车电池管理系统（BMS）、整车控制器（VCU）、电机控制器（PEU）、车载充电机（OBC）系统对应的无损连接原理教学板。

[规格型号]：MYXNQ-97C

[产品名称]：整车网联教学理实一体化实操平台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

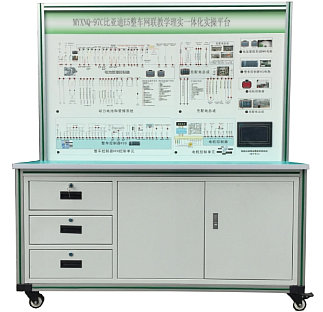

MYXNQ-97C 整车网联教学理实一体化实操平台（比亚迪E5）

一、整车网联教学理实一体化实操平台,整车网联教学理实一体化实操装置,整车网联教学理实一体化实操设备功能特点：
1、通过无损专用线束与车辆连接，断开专用线束后车辆功能完整；
2、车辆结构完整，各控制系统、传感器、执行器齐全，可正常运行；
3、可通过原车仪表显示整车动、静态信号参数；
4、配备比亚迪E5新能源汽车电池管理系统（BMS）、整车控制器（VCU）、电机控制器（PEU）、车载充电机（OBC）系统对应的无损连接原理教学板；
5、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色控制单元和执行器、传感器端子图；并安装传感器与执行器的检测端子；
6、实训台框架采用2mm厚/40*40铝型材框架结构，带自锁脚轮装置；检测面板安装位置可随意进行更换；
7、配备智能化故障设置和考核系统，设置故障后学生可根据原理及各各故障现象进行实车排故；
8、设备外形:1700*700*1700mm；
9、产品工艺标准:要求不得对整车破线，外接线，只允许无损连接。设备底座框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁。
二、基本配置要求：
1、在线检测教具车1辆(比亚迪E5汽车)；
2、故障设置控制器1套；
3、新能源整车在线检测实训台1套；
4、无线控制器 1套；
5、无线路由器 1台；
6、专用对接线束1套。
三、可完成实训项目：
1、新能源汽车的分类和技术特点；
2、纯电动汽车的特点；
3、纯电动汽车的技术参数；
4、纯电动汽车的基本结构；
5、各总成零部件的名称和功能；
6、纯电动汽车各总成之间的控制关系；
7、控制模块的组成；
8、电机控制器模块的结构和工作原理；
9、电机控制器模块的检测方法；
10、DC-DC转换器模块的结构和工作原理；
11、DC-DC转换器模块；
12、动力配电箱模块的结构和工作原理；
13、动力配电箱模块的检测；
14、了解电池管理单元的结构和工作原理；
15、电池管理单元的检测；
16、电机总成的结构、工作原理及工作过程；
17、电机总成的检测方法；
18、电池包体总成的结构、工作过程及性能；
19、高压辅助模块的组成；
20、档位控制器的结构和工作原理；
21、档位控制器的检测方法；
22、主控ECU的结构和工作原理；
23、主控ECU的检测方法；
24、加速踏板的结构和工作原理；
25、加速踏板的检测方法；
26、电池包体总成的充放电台架结构；
27、电池包体总成的充放电台架工作原理；
28、电池包体总成的充放电台架操作技巧；
30、电池包体总成的维护注意事项；
31、电池包体总成的测试方法；
32、电池包体总成的测试安全事项；
33、设置纯电动汽车故障；
34、分析纯电动汽车故障现象，掌握纯电动汽车故障排除方法。
B、比亚迪E5汽车：
1、2018款比亚迪 E5 旧车,汽车工况正常。
2、解剖明细：
车身半边对称切割；
车门切割（外露车窗电机与中控门锁机构）；
电池组（外露可观察电池与传感器）；
车身解剖部位：对半解剖，副座侧2车门内外解剖（运行件外可观察）；
前盖对对半解剖（外可观察电机与变速器运行）；
后盖对对半解剖（外可观察行李箱内部器件）；
前后保险杆对半解剖；
仪表台解剖部位：
解剖工具箱侧位置，外可观察空调与其他电器件；
悬架解剖部位：
解剖副座侧前后车壳位置，外可观察前后悬架器件。
3、保留部位：
电器件的线路完好正常；
车顶完好；
司机侧车身完好；
车轮完好；
原车动力系统完好。

友情提示：
1、设备验收：各采购单位收货时请检查整车网联教学理实一体化实操平台的货品外观，核实的本设备及配件，拒收处于受损状态的整车网联教学理实一体化实操平台；
2、设备质保：茂育将为各采购单位提供整车网联教学理实一体化实操平台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对整车网联教学理实一体化实操平台的有偿维修；
3、设备退换货：各采购单位单方面原因导致整车网联教学理实一体化实操平台的选型错误或购设备数量错误，造成整车网联教学理实一体化实操平台的退换货要求，将不被接受；
4、设备货期：整车网联教学理实一体化实操平台发货期为参考值，如您需要了解整车网联教学理实一体化实操平台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对整车网联教学理实一体化实操平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关整车网联教学理实一体化实操平台的技术咨询。
