新能源汽车实训室设备News

所在位置：首页 > 产品展示 > 新能源汽车实训室设备正文

新能源汽车无损检测实训台,新能源汽车无损检测实训装置,新能源汽车无损检测实训设备采用纯电动汽车原车插接器实物制作，无损原车部件与线束，包括电机控制MCU、电池电控BMS、VCU控制、车载充电系统插接器及专用线束，通过专用线束与车辆连接，可直接在检测台面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等,可完成电动汽车整车控制及驱动传动系统相关的实验实训内容。

[规格型号]：MYXNQ-147

[产品名称]：新能源汽车无损检测实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

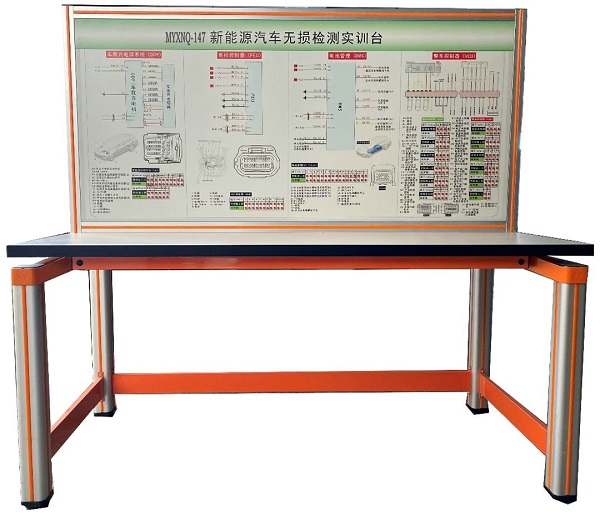

MYXNQ-147 新能源汽车无损检测实训台

一、产品简介：
新能源汽车无损检测实训台,新能源汽车无损检测实训装置,新能源汽车无损检测实训设备采用纯电动汽车原车插接器实物制作，无损原车部件与线束，包括电机控制MCU、电池电控BMS、VCU控制、车载充电系统插接器及专用线束，通过专用线束与车辆连接，可直接在检测台面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等,可完成电动汽车整车控制及驱动传动系统（电机控制MCU、电池电控BMS、VCU控制、车载充电系统）相关的实验实训内容。
二、产品功能：
1、新能源汽车无损检测实训台通过专用线束与车辆连接(订制连接线束,无损原车部件与线束)，断开专用线束后车辆功能完整。(注：新能源汽车整车需要另外采购配套)。
2、车辆结构完整，各控制系统、传感器、执行器齐全，可正常运行。
3、可通过原车仪表显示整车动、静态信号参数。
4、配备新能源汽车电机控制MCU、电池电控BMS、VCU控制、车载充电系统原理教学板。
5、新能源汽车无损检测实训台面板采用带检测端子的原理面板：面板打印有永不褪色的彩色控制单元和执行器、传感器端子图；并安装传感器与执行器的检测端子。
6、可以实现多名学员同时进行车辆高技术的维修诊断实训。
7、安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点1-24个/每系统。
8、配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
三、技术规格：
1、外形尺寸（mm）：1600×700×1500mm(长×宽×高)；
2、移动脚轮：100*60mm；
3、工作温度：-40℃～+50℃。
四、实训（实验）项目：
1、实现新能源汽车电机控制MCU、电池电控BMS、VCU控制、车载充电系统各项目实训；
2、各控制器模块的结构和工作原理；
3、各控制器的检测；
4、新能源汽车故障码的读取方法；
5、分析新能源汽车故障现象，掌握新能源汽车故障排除方法；
6、新能源汽车维修与保养实训；
7、新能源汽车大赛培训实训；
8、电池管理系统、电机控制器、交流充电单元、VCU控制系统结构和工作原理、数据分析和故障诊断、故障诊断与排除。
五、基本配置：
1、故障设置控制器1套；
2、新能源整车在线检测实训台1套（包括：实验桌子﹑实验台架﹑存储柜）；
1）实验桌子：
（1）桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm；
（2）采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg；
（3）立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件；
（4）C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2）实验台架：
实验台架：实验台架采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，所有型材表面滑，无凹槽，用于放置仪表、实验模块等。
3）存储柜：
存储柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。
3、考核系统： 1套（U形机械故障考核系统）
设故类型包括：1)断路故障；2)虚接故障；3)短路故障；4)交叉错接故障。

友情提示：
1、设备验收：各采购单位收货时请检查新能源汽车无损检测实训台的货品外观，核实的本设备及配件，拒收处于受损状态的新能源汽车无损检测实训台；
2、设备质保：茂育将为各采购单位提供新能源汽车无损检测实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对新能源汽车无损检测实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致新能源汽车无损检测实训台的选型错误或购设备数量错误，造成新能源汽车无损检测实训台的退换货要求，将不被接受；
4、设备货期：新能源汽车无损检测实训台发货期为参考值，如您需要了解新能源汽车无损检测实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对新能源汽车无损检测实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关新能源汽车无损检测实训台的技术咨询。
