新能源汽车霍尔电流传感器演示台,新能源汽车霍尔电流传感器演示装置,新能源汽车霍尔电流传感器演示设备采用主流新能源配套霍尔电流传感器，与动力电池包内部使用的霍尔电流传感器完全相同，安装在绝缘板上，在通电状态下检测通过电流大小与输出信号之间的变化规律。

[规格型号]：MYXNQ-134H

[产品名称]：新能源汽车霍尔电流传感器演示台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

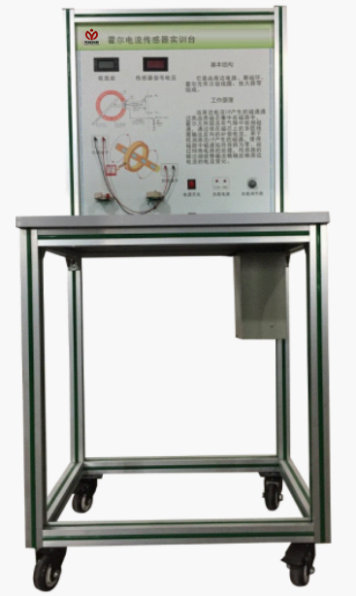

MYXNQ-134H 新能源汽车霍尔电流传感器演示台

一、新能源汽车霍尔电流传感器演示台,新能源汽车霍尔电流传感器演示装置,新能源汽车霍尔电流传感器演示设备技术参数要求：
1、平台外形尺寸（mm）：700*700*1410（长*宽*高）；
2、教板外形尺寸（mm）：700*700（长*宽）；
3、工作温度：-20°～+40°；
4、开关电源1：SE-1000-48；输入：220VAC/10A；输出电压：48V；最大输出电流：20.8A；短路保护：有；过载保护：有；散热方式：风扇散热（温控型）；
5、开关电源2：D60F15；输入： 220VAC/0.8A；输出电压1：+15V/2.0A；输出电压2：-15V/2.0A；短路保护：有；过载保护：有；散热方式：风扇散热（温控型）；
6、霍尔电流传感器：FS300E2；
原边额定输入电流：300A；
原边电流测量范围：0～±600A；
副边额定输出电压：0～4±1% V；
电源电压：±15V；
电流消耗：≤20mA；
响应时间：≤5us。
7、直流接触器：HFZ16-100；
最大工作电压：450VDC；
额定电流：100A。
8、铝壳发热电阻：72V2000W。
二、基本配置要求：
霍尔电流传感器FS300E2（两件，其中一件解剖），数字式万用表1件，48V开关电源1件，±15V开关电源1件，手动带灯开关1件，直流接触器1件，铝壳发热电阻1件，8mm T型六角套筒扳手1件，10mm T型六角套筒扳手1件，可移动平台和教板。
三、功能要求：
1、采用主流新能源配套霍尔电流传感器，与动力电池包内部使用的霍尔电流传感器完全相同，安装在绝缘板上，在通电状态下检测通过电流大小与输出信号之间的变化规律；
2、解剖的霍尔电流传感器用于内部结构认识；
3、教板绘制霍尔电流传感器工作原理和注意事项；
4、加装放电PTC放电模块，模拟强电电流；
5、强电电流线采用快接方式连接，使用专用扳手，可随时拆卸改变电路流向，用于改变被测电流大小；
6、通过改变大电流绕线圈数，进而改变霍尔电流传感器通过电流大小，在检测部位实测输出电动式电压改变，充分理解霍尔电流传感器工作过程；
7、实训台带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。

友情提示：
1、设备验收：各采购单位收货时请检查新能源汽车霍尔电流传感器演示台的货品外观，核实的本设备及配件，拒收处于受损状态的新能源汽车霍尔电流传感器演示台；
2、设备质保：茂育将为各采购单位提供新能源汽车霍尔电流传感器演示台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对新能源汽车霍尔电流传感器演示台的有偿维修；
3、设备退换货：各采购单位单方面原因导致新能源汽车霍尔电流传感器演示台的选型错误或购设备数量错误，造成新能源汽车霍尔电流传感器演示台的退换货要求，将不被接受；
4、设备货期：新能源汽车霍尔电流传感器演示台发货期为参考值，如您需要了解新能源汽车霍尔电流传感器演示台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对新能源汽车霍尔电流传感器演示台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关新能源汽车霍尔电流传感器演示台的技术咨询。
