纯电动汽车充配系统训练台,纯电动汽车充配系统训练装置,纯电动汽车充配系统训练设备采用纯电动汽车充配系统真实器件制作的实验实训台架，可完成纯电动汽车充配系统相关的实验实训内容。适合于各类院校对纯电动汽车充配系统等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

[规格型号]：MYXNY-006

[产品名称]：纯电动汽车充配系统训练台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

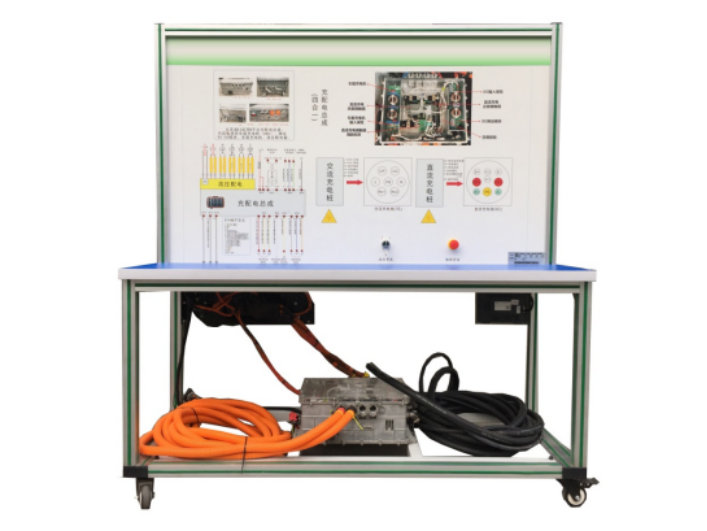

MYXNY-006 纯电动汽车充配系统训练台

一、产品简介：
纯电动汽车充配系统训练台,纯电动汽车充配系统训练装置,纯电动汽车充配系统训练设备采用纯电动汽车充配系统真实器件制作的实验实训台架，可完成纯电动汽车充配系统相关的实验实训内容。适合于各类院校对纯电动汽车充配系统等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二、功能特点：
1、实训台与动力电池与电驱动等台架连接，展示高压配电控制与充电系统的结构与原理、动态演示高压配电控制与充电系统工作过程；
2、高压配电箱与动力电池包上盖半透明改装，展示内部控制器件结构；
3、面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理；
4、面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等；
5、安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点10个；
6、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动；
7、配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明；
8、安装安全保护装置：急停开关、漏电开关、转动部位防护保护罩、安全防护装置与警告提示；
9、产品具有四个相同的测试工位，各工位可对纯电动汽车充配系统低压线路电信号进行测量，学员可借助万用表，示波器等设备对各测试点进行检测。如：电压信号，电阻信号、脉冲信号等；
10、训练台检测面板丝印彩色纯电动汽车充配系统电路原理图，检测面板采用亚克力材质；检测端子名称采用白色字体丝印，并标注与原理图上线路连接关系对应的数字；
11、检测面板平铺，检测面板上丝印原车线束插接器端子排列图；
12、可搭配与该实训台相配套的纯电动汽车充配系统训练台智能教学系统对设备进行相关故障设置及清除；

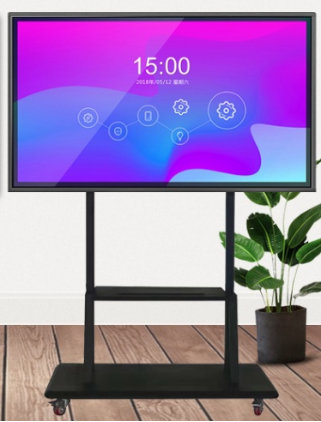

13、实训台配置43寸高清多媒体显示屏，分辨率1920*1080；
14、实训台通过CAN转USB设备对协议数据信息进行转换，实现MiniPC数据传输；
15、测试面板底部支撑箱体表面喷涂高附着力磨砂黑色烤漆，工艺精湛，美观大方；
16、训练台必须与电动汽车电驱动系统训练台、纯电动汽车动力电池及管理系统训练台、纯电动汽车电动空调系统训练台、纯电动汽车车身电气训练台等互联互动，为互联设备提供能量源；
17、训练台采铝型材，底部安装4个万向脚轮，脚轮带自锁装置，可以固定位置。
三、技术规格：
1、外形尺寸（mm）：1500×700×1700(长×宽×高)；
2、面板外形尺寸（mm）：1448×940mm（长*宽）；
3、移动脚轮：100*60mm；
4、工作温度：-40℃～+50℃；
5、动力电池电压：408V。
四、实训（实验）项目：
1、纯电动汽车充配电系统认知；
2、纯电动汽车充配电系统基本控制原理与工作过程验证实训；
3、纯电动汽车高压线路的高压互锁基本控制原理与工作过程验证实训；
4、纯电动汽车整车高压区认知实训；
5、模拟测量漏电可能发生的区域、漏电的状态实训；
6、纯电动汽车充配电系统测量与维护体验实训。
五、基本配置：
国标充电枪与充电座、车载充电机、高压配电箱（带各类高压继电器与保险丝）与充电系统、高压电控总成、漏电传感器模块、绝缘传感器模块、安全维修塞模块、漏电模拟操作单元、高压安全系统操作单元、操作控制台、训练控制按钮、一体化全铝合金型材搭建的移动台架（1500×700×1700mm ,带自锁脚轮装置，带安装检测端子的原理面板1448×940mm）、故障考核系统、设备操作说明书。

友情提示：
1、设备验收：各采购单位收货时请检查纯电动汽车充配系统训练台的货品外观，核实的本设备及配件，拒收处于受损状态的纯电动汽车充配系统训练台；
2、设备质保：茂育将为各采购单位提供纯电动汽车充配系统训练台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对纯电动汽车充配系统训练台的有偿维修；
3、设备退换货：各采购单位单方面原因导致纯电动汽车充配系统训练台的选型错误或购设备数量错误，造成纯电动汽车充配系统训练台的退换货要求，将不被接受；
4、设备货期：纯电动汽车充配系统训练台发货期为参考值，如您需要了解纯电动汽车充配系统训练台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对纯电动汽车充配系统训练台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关纯电动汽车充配系统训练台的技术咨询。
