纯电动汽车三电系统实训台,纯电动汽车三电系统实训装置,纯电动汽车三电系统实训设备采用北汽EV160纯电动汽车三电（电机、电池、电控）系统为基础，可进行起动、加速、减速等工况的实践操作，真实展示纯电动汽车三电（电机、电池、电控）系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对纯电动汽车和维修实训的教学需要。

[规格型号]：MYXNQ-105

[产品名称]：纯电动汽车三电系统实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

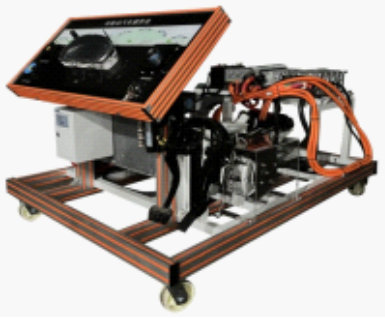

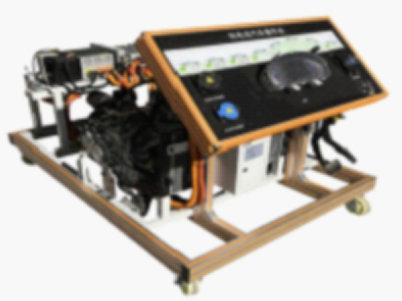

MYXNQ-105 纯电动汽车三电系统实训台

一、产品简介
纯电动汽车三电系统实训台,纯电动汽车三电系统实训装置,纯电动汽车三电系统实训设备采用北汽EV160纯电动汽车三电（电机、电池、电控）系统为基础，可进行起动、加速、减速等工况的实践操作，真实展示纯电动汽车三电（电机、电池、电控）系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对纯电动汽车和维修实训的教学需要。
二、主要配置：
驱动电机、电机控制器、DC/DC转换器、主保险盒、车载充电器、组合仪表、电池组、挂档杆、故障设置和排除系统、原车电路原理图及检测端子、大容量蓄电池、加速机构、控制台、可移动台架、台架电源总开关、诊断座、散热系统、数字显示表、带锁止的万向脚轮等。
三、产品特点：

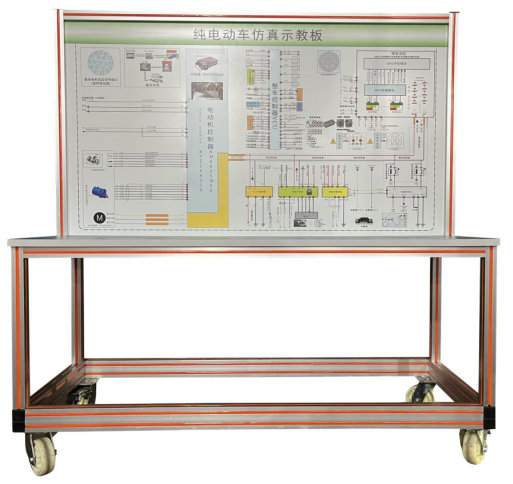

1、实训台测量面板上绘有彩色喷绘电路图，采用8mm厚度的高强度亚克力板材喷绘而成，具有耐较大温差，耐磨，防潮，防腐蚀，不易变形，使用寿命长，色彩亮丽，不易褪色等特点；
2、实训台操作面板上安装有汽车仪表，可实时显示电动机转速、输出车速等参数变化。安装有诊断座，可连接专用或通用型汽车解码器，对电机控制系统进行读取故障码、清除故障码、读取数据流等自诊断功能。配备有加速控制装置，可方便对电动机加速减速；
3、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
4、实训台采用国际标准铝合金型材搭建而成，具有质量轻、强度高、耐腐蚀、寿命长等特点，无需经过喷涂工艺，更加环保，外观更显美观高档，台架带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
四、技术参数：
1、外形尺寸：
检测台：1600×650×1700(长x宽x高）；

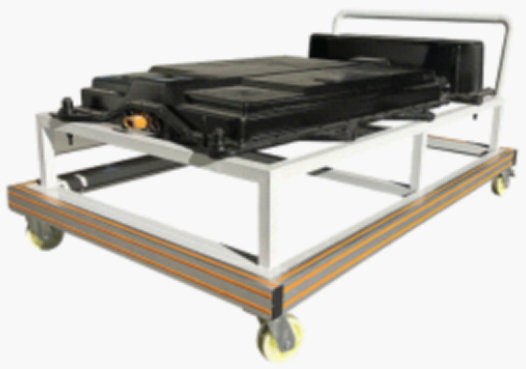

运行台：1800×1200×1100(长x宽x高）。
2、工作电源：直流336V/12V。
五、实验实训项目：
1、学习纯电动汽车驱动系统的组成结构；
2、学习纯电动汽车电池系统的组成结构；
3、学习北汽EV160主控制器总成工作原理；
4、学习北汽EV160网关控制器工作原理；
5、学习北汽EV160高压电控总成工作原理；
6、了解北汽EV160高压电控总成与其他系统的连接关系；
7、了解北汽EV160电子油门踏板工作原理；
8、学习北汽EV160换挡旋钮的工作原理；
9、了解北汽EV160永磁同步电机工作原理；
10、熟悉北汽EV160电机控制器工作过程直流母线电压和三相交流电压变化关系；
11、熟悉北汽EV160电子油门踏板角位移信号与驱动电机功率之间控制关系；
12、了解北汽EV160制动能量回收原理；
13、了解北汽EV160车载充电机的工作原理；
14、学习北汽EV160充电系统的组成结构及控制原理；
15、学习北汽EV160 DC/DC转换器的工作原理；
16、学习纯电动汽车制动真空助力系统的组成结构及工作原理。

友情提示：
1、设备验收：各采购单位收货时请检查纯电动汽车三电系统实训台的货品外观，核实的本设备及配件，拒收处于受损状态的纯电动汽车三电系统实训台；
2、设备质保：茂育将为各采购单位提供纯电动汽车三电系统实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对纯电动汽车三电系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致纯电动汽车三电系统实训台的选型错误或购设备数量错误，造成纯电动汽车三电系统实训台的退换货要求，将不被接受；
4、设备货期：纯电动汽车三电系统实训台发货期为参考值，如您需要了解纯电动汽车三电系统实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对纯电动汽车三电系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关纯电动汽车三电系统实训台的技术咨询。
