ABS故障设置空气制动实训装置,ABS故障设置空气制动实训设备,ABS故障设置空气制动实训台采用（翻新东风重型货车）气压ABS制动系统为基础，配有气压ABS系统工作原理图，真实展示紧急制动时气压ABS系统工作过程；满足对气压ABS制动系统的结构组成、动作演示等教学功能；适合于气压ABS制动系统理论教学和检测与维修实训的教学需要。

[规格型号]：MYQD-41

[产品名称]：ABS故障设置空气制动装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

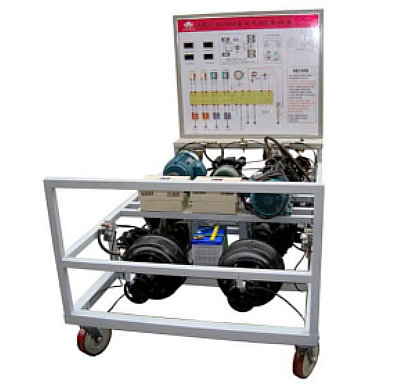

MYQD-41 ABS故障设置空气制动装置

一、产品简介：
ABS故障设置空气制动实训装置,ABS故障设置空气制动实训设备,ABS故障设置空气制动实训台采用（翻新东风重型货车）气压ABS制动系统为基础，配有气压ABS系统工作原理图，真实展示紧急制动时气压ABS系统工作过程；满足对气压ABS制动系统的结构组成、动作演示等教学功能；适合于气压ABS制动系统理论教学和检测与维修实训的教学需要。
二、功能特点：
1、真实的气压ABS制动系统实物为基础，完整展示气压ABS制动系统的组成结构；
2、由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示气压ABS系统的工作过程；
3、实训台面板上绘有彩色UV平板喷绘电路图和液压管路图，学员可直观对照电路图和ABS制动系统实物，认识和分析控制系统的工作原理；
4、实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
5、实训台安装有压力表，可实时显示制动总泵和四个制动分泵的气压变化；
6、实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能；
7、设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1、外形尺寸：1700×1400×1700mm(长×宽×高)；
2、驱动电源：三相四线(三相五线 380V±10% 50Hz)；
3、外接电源：交流220V±10% 50Hz；
4、工作电压：直流12V；
5、工作温度：-40℃-+50℃；
6、主油道压力表：0-250kg/psi；
7、制动分泵压力表：0-100kg/psi；
8、变频器：
功率：4KW/5.5KW；
输入：AC 3PH 380V±15% 50/60Hz；
输出：9A/13A AC 3PH 0-380V 0-400Hz。
9、三相异步电动机：
电压：AC 220V/380V 50Hz；
电流：11.8A/6.8A；
功率：3KW；
转速：1420r/min。
10、颜色：7032；
11、钢管：40*40*3mm；
12、移动脚轮：100*50mm；
13、面板柜：1.5mm冷板冲压成形，背面设置维修门。
四、基本配置：(每台)

序号	名称	规格标准	单位	数量
1	检测控制面板(带面板柜)	装有各种检测端子以及彩色电路图和液压管路图；	套	1
2	ABS控制单元总成	原车	套	1
3	ABS指示器		套	1
4	诊断座		个	1
5	点火开关		个	1
6	制动总泵	原车	套	1
7	制动分泵	原车	个	4
8	刹车碟	原车	个	4
9	刹车皮	原车	个	4
10	外球笼	原车	个	4
11	半轴杆	原车	条	4
12	左右/前车速传感器	原车	套	1
13	左右/后车速传感器	原车	套	1
14	驱动皮带		条	2
15	制动踏板	原车	套	1
16	主油道压力表	0-250kg/psi	个	2
17	制动分泵压力表	0-100kg/psi	个	4
18	变频器		台	2
19	三相异步电动机		台	2
20	故障设置和考核系统		套	1
21	移动台架(带自锁脚轮装置)	1700×1400×1700mm	台	1
22	配套设备使用说明书	含电子档	套	1
23	原厂维修手册		套	1
24	蓄电池		只	2

友情提示：
1、设备验收：各采购单位收货时请检查ABS故障设置空气制动装置的货品外观，核实的本设备及配件，拒收处于受损状态的ABS故障设置空气制动装置；
2、设备质保：茂育将为各采购单位提供ABS故障设置空气制动装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对ABS故障设置空气制动装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致ABS故障设置空气制动装置的选型错误或购设备数量错误，造成ABS故障设置空气制动装置的退换货要求，将不被接受；
4、设备货期：ABS故障设置空气制动装置发货期为参考值，如您需要了解ABS故障设置空气制动装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对ABS故障设置空气制动装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关ABS故障设置空气制动装置的技术咨询。
