桑塔纳2000空调技能考核实训台,桑塔纳2000空调技能考核实训装置,桑塔纳2000空调技能考核实训设备采用汽车空调系统实物，展示汽车空调系统的结构与原理；面板上绘有完整的空调系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。电动机驱动空调压缩机，动态演示空调系统各工况。

[规格型号]：MYQ-51

[产品名称]：桑塔纳2000空调技能考核实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

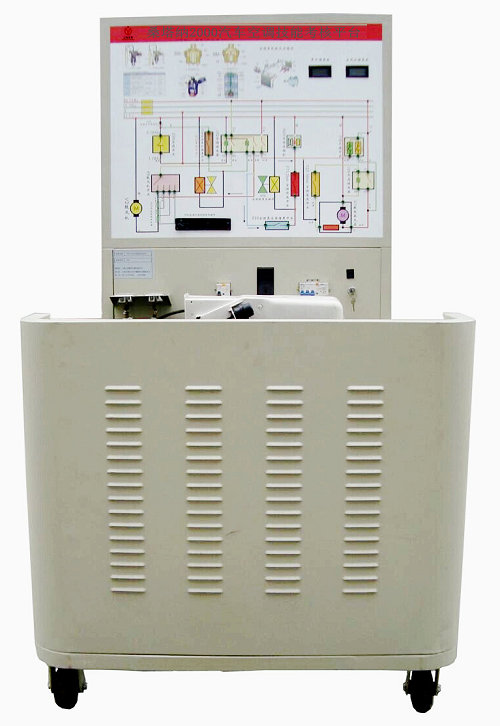

MYQ-51 桑塔纳2000空调技能考核实训台

一、产品概述：
桑塔纳2000空调技能考核实训台,桑塔纳2000空调技能考核实训装置,桑塔纳2000空调技能考核实训设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用汽车空调系统实物，展示汽车空调系统的结构与原理；面板上绘有完整的空调系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。电动机驱动空调压缩机，动态演示空调系统各工况。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握空调系统的构造和原理，提高学生对空调系统的初步认识，使学生了解空调系统起到更直观更深入的教学目的，是各汽车学校对空调系统理论和维修实训的理想教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、主要用途：
1、适用于各类型院校及培训机构对汽车空调系统理论和维修实训的实训教学需要；
2、适用于各类型院校及培训机构对汽车空调系统模块单元教学需要；
3、适用于汽车职业技能鉴定考核的需要；
4、适用于汽车空调系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三、结构组成：
实训台采用桑塔纳2000 空调蒸发箱总成、空调操作面板、压缩机、交流电动机、空调控制系统电气元件、压力表、空调散热器、干燥瓶、压力开关及空调传感器、高低压压力表、UV平板喷绘彩色原理图、故障设置系统、可移动台架、使用说明书与实训指导书等。
四、功能特点：
1、电机运行汽车空调系统，展示汽车空调系统的组成结构及原理；
2、操纵点火开关与电机调节开关，可真实演示汽车空调系统的工作过程；
3、数显式温度表显示车内外温度；数显表显示电压值。数字式温度表，直观显示蒸发器出风口温度与车外温度；指针式仪表显示高低压力值；
4、空调压缩机离合器，冷凝器风扇，鼓风机等采用220V转换的直流电源控制，既方便又安全；
5、风量可人工调整；
6、可通过专用仪器进行抽真空、充注制冷剂、制冷剂检漏等工作；
7、故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整；
8、用LED 灯显示执行器工作状态；
9、面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等；
10、面板上绘有原车系统一致的UV平板喷彩色绘电路图，1.5mm冷板或者4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理；
11、实训台加装转动部件的安全保护装置，交流电源系统安装安全保护装置；
12、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置；
13、配备有使用说明书、实验指导书等相关资料。
五、技术规格：
1、外形尺寸：台式1500×1200×1200mm(长×宽×高)；立式1400×1000×1740mm(长×宽×高)；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz；
3、外接电源：交流220V±10% 50Hz；
4、工作电压：直流12V；
5、制冷剂：R134a；
6、工作温度：-40℃～+50℃；
7、高压压力表：0～3.5MPa；
8、低压压力表：0～1.5MPa；
9、三相异步电动机：
型号：YT 100L1-4；
电压：AC 220V/380V；
功率：2.2KW；
转速：1420r/min。
10、钢管：40*40*3mm；
11、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
12、移动脚轮：120*80mm；
13、采用3mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。

友情提示：
1、设备验收：各采购单位收货时请检查桑塔纳2000空调技能考核实训台的货品外观，核实的本设备及配件，拒收处于受损状态的桑塔纳2000空调技能考核实训台；
2、设备质保：茂育将为各采购单位提供桑塔纳2000空调技能考核实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对桑塔纳2000空调技能考核实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致桑塔纳2000空调技能考核实训台的选型错误或购设备数量错误，造成桑塔纳2000空调技能考核实训台的退换货要求，将不被接受；
4、设备货期：桑塔纳2000空调技能考核实训台发货期为参考值，如您需要了解桑塔纳2000空调技能考核实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对桑塔纳2000空调技能考核实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关桑塔纳2000空调技能考核实训台的技术咨询。
