速腾汽车空调系统实训台,速腾汽车空调系统实训装置,速腾汽车空调系统实训设备采用（全新）大众速腾汽车自动空调系统为基础，充分展示汽车自动空调系统组成结构和工作过程。适用于各类学校对汽车自动空调系统理论和维修实训的教学需要。

[规格型号]：MYQ-66

[产品名称]：速腾汽车空调系统实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

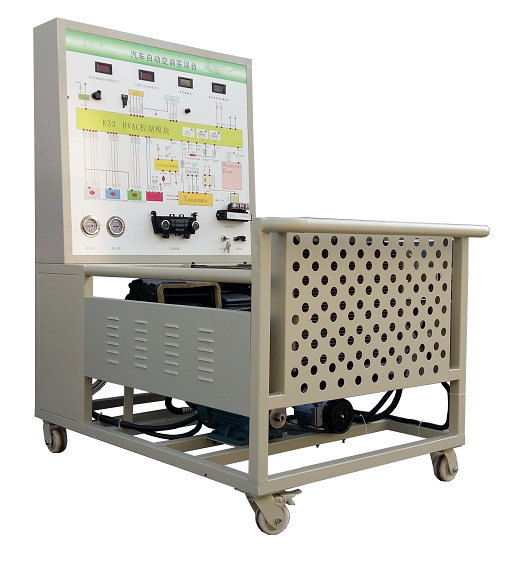

MYQ-66 速腾汽车空调系统实训台

一、产品简介：
速腾汽车空调系统实训台,速腾汽车空调系统实训装置,速腾汽车空调系统实训设备采用（全新）大众速腾汽车自动空调系统为基础，充分展示汽车自动空调系统组成结构和工作过程。适用于各类学校对汽车自动空调系统理论和维修实训的教学需要。
二、功能特点：
1、真实可运行的汽车自动空调系统，充分展示汽车自动空调系统的组成结构和工作过程；
2、由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理；
3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车自动空调系统的工作原理；
4、实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
5、实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化；
6、实训台提供了学员练习加注制冷剂、检漏等实操工作平台；
7、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等；
8、实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用；
9、带加热装置,自动调节温度。
三、技术规格：
1、外形尺寸：1500×1000×1700mm(长×宽×高)；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz；
3、外接电源：交流220V±10% 50Hz；
4、工作电压：直流12V；
5、制冷剂：R134a；
6、工作温度：-40℃～+50℃；
7、高压压力表：0～3.5MPa；
8、低压压力表：0～1.5MPa；
9、三相异步电动机：
型号：YT 100L1-4；
电压：AC 380V；
功率：2.2KW；
转速：1420r/min。
10、颜色：7032；
11、钢管：40*40*3mm；
12、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
13、移动脚轮：120*80mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板(带面板柜）	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关		个	1
3	信号模拟装置		套	1
4	高压压力表	R134a，0～3.5MPa	个	1
5	低压压力表	R134a，0～1.5MPa	个	1
6	数字式进风口温度表		个	1
7	数字式出风口温度表		个	1
8	空调控制器总成	原车	套	1
9	空调蒸发箱总成	原车	套	1
10	压缩机总成	原车	套	1
11	膨胀阀总成	原车	套	1
12	干燥器总成	原车	套	1
13	鼓风机总成	原车	套	1
14	冷凝器	原车	个	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	冷却电子风扇	原车	套	1
17	发动机控制单元/转速调节装置		套	1
18	车身电脑与诊断座等		套	1
19	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
20	故障模拟与排除装置	茂育	套	1
21	设备教师手册	茂育	套	1
22	设备合格证、保修卡	茂育	套	1

友情提示：
1、设备验收：各采购单位收货时请检查速腾汽车空调系统实训台的货品外观，核实的本设备及配件，拒收处于受损状态的速腾汽车空调系统实训台；
2、设备质保：茂育将为各采购单位提供速腾汽车空调系统实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对速腾汽车空调系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致速腾汽车空调系统实训台的选型错误或购设备数量错误，造成速腾汽车空调系统实训台的退换货要求，将不被接受；
4、设备货期：速腾汽车空调系统实训台发货期为参考值，如您需要了解速腾汽车空调系统实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对速腾汽车空调系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关速腾汽车空调系统实训台的技术咨询。
