电梯层轿门联动教学装置,电梯层轿门联动教学设备,电梯层轿门联动教学平台是上海茂育公司重点研发产品,如有需求请联系我们,咨询电话:021-56311657,我们将竭诚为您服务!

[规格型号]：MYDT-223M

[产品名称]：电梯层轿门联动教学装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

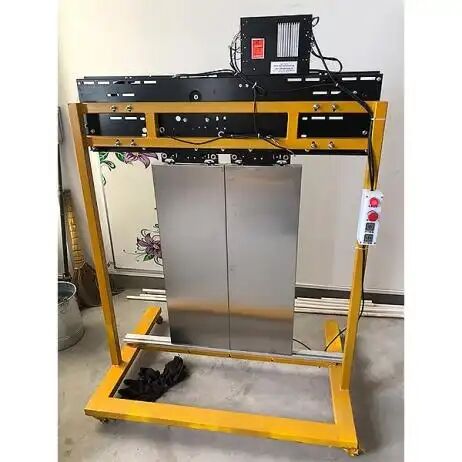

MYDT-223M 电梯层轿门联动教学装置

一、产品概述：
电梯层轿门联动教学装置,电梯层轿门联动教学设备,电梯层轿门联动教学平台要求由固定框架、移动框架、层门系统、轿门系统组成。独特的设计使层门与轿门即能分开进行独立安装，又能移动框架进行合并，实现轿门层与层门联动。使学生直观地了解电梯门系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。
二、产品特点要求：
采用了钢结构框架平台设计，整体外观简洁明了；
遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
采用水平移动的方式，使层门与轿门分合移动式的进行安装与调试；
适合各种电梯门系统的安装。
三、技术指标要求：
1、电源输入：单相三线 AC220V 50Hz ；
2、工作环境：海拔＜ 1000m ；温度 -10 ℃～ +40 ℃；湿度＜ 95%RH 无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3、框架移动行程： 1440mm ；
4、框架走廊宽度： 60mm ；
5、门安装：适合各种电梯门安装。
6、整机重量：≥ 4000kg ；
7、外形尺寸： 4780mm × 3700mm × 3510mm （长×宽×高）。
四、配置清单要求：

序号	名称	数量	单位	备注
1	固定框架	1	台	材料： Q235 / 表面喷漆处理
2	移动框架	1	台	材料： Q235 / 表面喷漆处理
3	C 导轨	3	条	材料： Q235 / 表面喷漆处理
4	行程限位座	6	个	材料： Q235 / 表面喷漆处理
5	定位座	4	个	材料： Q235 / 表面喷漆处理
6	层门安装支架	2	个	材料： Q235 / 表面喷漆处理
7	轿门安装支架	2	个	材料： Q235 / 表面喷漆处理
8	旁开式层门	1	套	配套层门材料：不锈钢；开门净宽： 900mm ；开门净高： 2100mm ；
9	旁开式轿门	1	套	配套轿门材料：不锈钢；开门净宽： 900mm ；开门净高： 2100mm ；
10	中分式层门	1	套	配套层门材料：不锈钢；开门净宽： 900mm ；开门净高： 2100mm ；
11	中分式轿门	1	套	配套轿门材料：不锈钢；开门净宽： 900mm ；开门净高： 2100mm ；
12	旁开式门机	1	套	开门方式：旁开；额定转速： 180r/min ；额定功率： 43/94W
13	中分式门机	1	套	开门方式：中分；额定转速： 180r/min ；额定功率： 43/94W
14	层门地坎	2	条	铝合金
15	轿门地坎	2	条	铝合金
16	旁开式层门上坎	1	套	材料： Q235 / 表面烤漆处理；开门净宽： 900mm
17	中分式层门上坎	1	套	材料： Q235 / 表面烤漆处理；开门净宽： 900mm
18	旁开式门框	1	套	不锈钢
19	中分式门框	1	套	不锈钢
21	安装工具	1	套	详见配套工具清单
22	随机资料	1	份	实训指导书及相关说明书等资料

五、实训项目要求：
旁开式层门地坎安装与调整；
旁开式门框安装与调整；
旁开式层门上坎安装与调整；
旁开式层门门扇安装与调整；
层门门锁的调整；
旁开式门机机构安装与调整；
旁开式轿门安装与调整；
门刀安装与调整；
中分式层门地坎安装与调整；
中分式门框安装与调整；
中分式层门上坎安装与调整；
中分式层门门扇安装与调整；
层门门锁的调整；
中分式门机机构安装与调整；
中分式轿门安装与调整；
门刀安装与调整；
电梯门机参数的设置与调试；
门系统的保养。

友情提示：
1、设备验收：各采购单位收货时请检查电梯层轿门联动教学装置的货品外观，核实的本设备及配件，拒收处于受损状态的电梯层轿门联动教学装置；
2、设备质保：茂育将为各采购单位提供电梯层轿门联动教学装置说明书内的质保条件和质保期，在质保范围内提供对电梯层轿门联动教学装置的免费维修，超出条件承诺时提供对电梯层轿门联动教学装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致电梯层轿门联动教学装置的选型错误或购设备数量错误，造成电梯层轿门联动教学装置的退换货要求，将不被接受；
4、设备货期：电梯层轿门联动教学装置发货期为参考值，如您需要了解电梯层轿门联动教学装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电梯层轿门联动教学装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电梯层轿门联动教学装置的技术咨询。
