八层电梯模型,透明电梯教学模型,仿真教学电梯模型采用台式结构，由主体框架、导轨、轿箱、配重等组成，并配有三相交流电机、变频调速器、控制器(PLC)、传感器、外呼按钮及显示屏、内选按钮及指示灯等，构成典型的机电一体化电梯模型。
一、结构简介：
八层电梯模型,透明电梯教学模型,仿真教学电梯模型采用台式结构，由主体框架、导轨、轿箱、配重等组成，并配有三相交流电机、变频调速器、控制器(PLC)、传感器、外呼按钮及显示屏、内选按钮及指示灯等，构成典型的机电一体化电梯模型。
二、功能介绍：
模型由主体框架及导轨、轿箱及门控系统、配重、驱动电机、外呼按钮及显示屏、内选按钮及指示灯和控制系统组成，结构如图所示。
主体框架及导轨是由特制铝型材制成，它保证了轿箱的支撑和顺畅运行。
轿厢及门控系统是电梯的主要被控对象，它采用钢丝索和滑轮组结构悬吊于导轨之间，具有仿真度高的特点。轿厢的开关门自动控制系统是由门导轨、滑块、传动皮带、驱动直流电机、位置传感器组成。在PLC的控制下，轿厢到位后完成门的自动开启、延时、自动关闭的动作。
配重是与轿厢配合完成上下运行的重要部件，可使轿厢运行平稳、能耗低。
驱动电机是轿厢运行的牵引原动机，它采用三相交流电机配合变频调速器实现加减速控制、正反转控制、点动控制等操作。
外呼按钮及显示屏是模拟实际电梯轿厢以外各楼层的呼梯信号及显示轿厢位置的部件。
内选按钮及指示灯是模拟实际电梯轿厢内的楼层选择信号以及开关门选择的部件。
控制系统由控制器(通常为PLC，也可配备其他类型的逻辑控制装置)、传感器、变频调速器、端子板和直流电源等组成。控制器接收外呼按钮、内选按钮和设在导轨上各楼层传感器的信号并通过预先设定的程序对变频调速器、指示灯和搂层显示屏进行控制，使轿箱按照规定的运行规律升降、顺向响应、变速、平层、开关门及显示等，通过编程实现对电梯的智能控制。
三、性能指标：
1、主机性能
电源：输入AC 220V 输出DC 24V 3A
输入信号：DC 24V/5V
控制电机：升降电机：AC三相 220V 门控电机：DC 24V
2、结构尺寸
基板：铝合金型材拼接
主体：铝合金型材、板金结构
控制盒：板金结构
整体尺寸： 800×500×1300 单位(mm)
3、I/O点数
输入：48点 输出：37点
配套电梯多媒体教学系统(10合一)(投标时需提供教学系统，未提供者取消投标资格)，适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。
内容分别是：
1、电梯的基础知识;
2、电梯结构配置;
3、电梯电器控制系统;
4、各种电梯安装教程;
5、电梯使用和维护;
6、电梯安装工艺;
7、电梯故障和诊断维修(上);
8、电梯故障和诊断维修(下);
9、电梯维修技术电子书(15合一) ;
10、电梯原理及故障PPT(5合一)。
四、实验内容：
1、位置传感器的原理及应用
2、直流电机原理及控制方法
3、三相交流电机的原理及控制方法
4、变频调速器的原理及使用方法
5、多层电梯智能控制方案的设计
6、可编程控制器(PLC)的原理及结构
7、PLC的编程训练及应用
8、PLC的调试及运行
9、工业自动化设备的调试与维护。

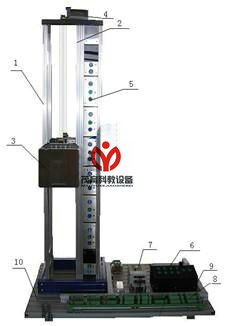

五、结构说明：
1、主体框架
2、导轨
3、轿箱
4、驱动电机
5、外呼按钮及显示
6、内选按钮及指示
7、变频调速器
8、转换端子
9、直流电源
10、底盘
友情提示：
1、设备验收：各采购单位收货时请检查八层电梯模型的货品外观，核实的八层电梯模型及配件，拒收处于受损状态的八层电梯模型；
2、设备质保：茂育将为各采购单位提供八层电梯模型说明书内的质保条件和质保期，在质保范围内提供对八层电梯模型的免费维修，超出条件承诺时提供对八层电梯模型的有偿维修；
3、设备退换货：各采购单位单方面原因导致八层电梯模型的选型错误或购八层电梯模型数量错误，造成八层电梯模型的退换货要求，将不被接受；
4、设备货期：八层电梯模型发货期为参考值，如您需要了解八层电梯模型的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对八层电梯模型有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关八层电梯模型的技术咨询。
