电梯曳引系统安装实训考核设备,电梯曳引系统安装实训考核装置,电梯曳引系统安装实训考核平台的作用是产生输出动力，通过曳引力驱动轿厢的运行。曳引系统主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳等部件组成。

[规格型号]：MYDT-222

[产品名称]：电梯曳引系统安装实训考核设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

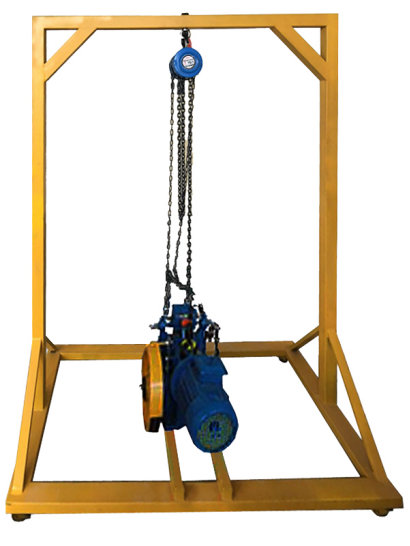

MYDT-222 电梯曳引系统安装实训考核设备

(图片为参考，以实物为准)

一、产品简介：
电梯曳引系统安装实训考核设备,电梯曳引系统安装实训考核装置,电梯曳引系统安装实训考核平台的作用是产生输出动力，通过曳引力驱动轿厢的运行。曳引系统主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳等部件组成。
曳引系统又称曳引机，为电梯运行提供动力，曳引轿厢运行。曳引机主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳和机座等部分组成。曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置连接，其输出转矩通过曳引钢丝绳传送给电梯轿厢，驱动力通过曳引绳与绳轮之间的摩擦力产生。
二、结构特点：
1、采用了钢结构电梯井道平台设计，整体外观简洁明了;
2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计;
3、采用真实机构器件，使学生学到的与实际应用的一致;
4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。
5、装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样与导轨安装。
三、技术指标：
1、整机重量：≤600kg;
2、外形尺寸：4000mm×3200mm×4200mm(长×宽×高);
3、限速器下行机械动作速度：≤0.75m/s;
4、安全钳动作速度：≤1m/s;
5、曳引机额定速度：0.4m/s;
6、曳引机额定载重：450kg;
7、曳引机防护等级：IP41;
四、实训项目：
1、T型导轨(轿厢导轨)安装与调整;
2、对重导轨安装与调整;
3、曳引机架的安装与调整;
4、曳引机的安装与调整;
5、轿厢龙门架的安装;
6、T型导轨上导靴的安装;
7、安全钳连杆的安装;
8、对重框的安装;
9、限速器的安装;
10、曳引绳的悬挂;
11、涨紧装置的安装与调整;
12、T型导轨下导靴的安装;
13、安全钳与下导靴的调整;
14、限速器与安全钳的联动调整;
15、导轨与导靴的保养;
16、曳引机的保养;
17、曳引绳的保养;
18、限速器-安全钳的保养;
19、人工盘车的练习。
五、配置清单：

序号	名称	数量	单位	备注
1	钢构平台	1	台
2	曳引机	1	台
3	曳引机架	1	台
4	缓冲垫	4	块
5	工字钢横梁	2	条
6	曳引钢丝绳	1	套	单向
7	绳头组合	1	套
8	绳头板	1	套
9	限速器－涨紧装置	1	套
10	限速器钢丝绳	1	套
11	盘车手轮	1	个
12	导向轮	1	个
13	C型钢垫块	4	块
14	主轨支架	4	套
15	副轨支架	4	套
16	主导轨	2	条
17	副导轨	2	条
18	龙门架	1	套
19	安全钳	1	对	渐进式
20	安全钳连杆机构	1	套
21	主导靴	4	只	滑动导靴
22	轿厢反绳轮	1	个
23	反绳轮缓冲座	1	套
24	对重框架	1	套
25	对重反绳轮	1	个
26	对重导靴	4	只	滑动导靴
27	液压缓冲器	1	个	耗能
28	聚氨酯缓冲器	1	个	蓄能
29	安装工具	1	套	扳手、螺丝刀、卷尺、锤子等
30	随机资料	1	份	实训指导书与相关图纸等

友情提示：
1、设备验收：各采购单位收货时请检查电梯曳引系统安装实训考核设备的货品外观，核实的本设备及配件，拒收处于受损状态的电梯曳引系统安装实训考核设备；
2、设备质保：茂育将为各采购单位提供电梯曳引系统安装实训考核设备说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对电梯曳引系统安装实训考核设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致电梯曳引系统安装实训考核设备的选型错误或购设备数量错误，造成电梯曳引系统安装实训考核设备的退换货要求，将不被接受；
4、设备货期：电梯曳引系统安装实训考核设备发货期为参考值，如您需要了解电梯曳引系统安装实训考核设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电梯曳引系统安装实训考核设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电梯曳引系统安装实训考核设备的技术咨询。
