电梯安装、维修与保养实训考核设备,电梯安装、维修与保养实训考核装置,电梯安装、维修与保养实训考核平台根据电梯岗位要求针对维修人员实际操作，对电梯安装、维修、保养、调试等项目的培训。适用于职业院校、技工学校、电梯企业的教学、实训、鉴定、考核等。
一、设备要求：
电梯安装、维修与保养实训考核设备,电梯安装、维修与保养实训考核装置,电梯安装、维修与保养实训考核平台应根据电梯岗位要求针对维修人员实际操作，对电梯安装、维修、保养、调试等项目的培训。适用于职业院校、技工学校、电梯企业的教学、实训、鉴定、考核等。

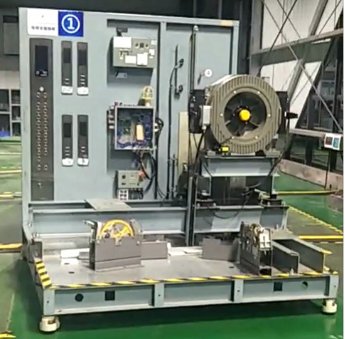

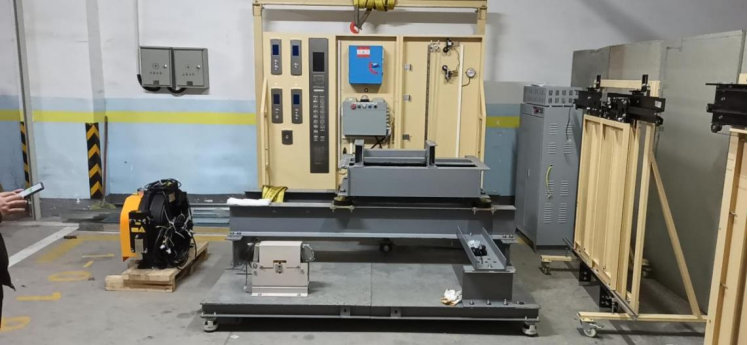

实训设备应将一台电梯的主要部件以平铺的形式展现，电梯机房、层轿门系统、呼梯操纵、井道信息反馈等，单元之间联动可以模拟电梯的运行状态，方便操做，适用于练习、考评、比赛等项目。能够学习和掌握实梯的电气安装布线、电梯机械调整、调试、检测、安装、拆卸维保技术及技能。具有电梯运行的真实功能，科学、安全、合理的整合电梯安装、维修、保养的实训考核功能。
二、基本参数：
1.主要参数：
(1) 设备及人员操作空间尺寸：≤5000mm×7000mm×2500mm。
(2) 工作电源：三相五线 AC380V ±7.5% 50Hz。
(3) 安全保护措施：接地保护、过流、过载、漏电保护及防摔、防撞
保护功能，符合国家相关的标准。
(4) 最大功率消耗：≤10KW。
(5) 额定速度：1 米/秒。（按国际电梯技能竞赛要求）
(6) 层站：4 层4 站。
(7) 控制方式：一体化控制器。
(8) 制动形式：块式
(9) 拖动方式：VVVF。
(10) 基站： 1 层。
(11) 外呼显示：液晶显示。
(12) 呼梯盒：一体壁挂式。
(13) 轿内显示：液晶。
(14) 开门方式：中分。
2.控制系统
控制系统采用市场主流一体机控制系统，并配套内选外呼控制系统，可模拟进行呼梯控制等功能，控制柜链接采用插接式方便组装与更换场地位置。
(1) 最大楼层 单梯2～64 层
(2) 电梯运行速度 ≤4.00m/s
(3) 群控数量 ≤8 台
(4) 启动力矩 150% 0Hz（带PG 卡矢量控制）
(5) 速度控制范围 1:1000（带PG 矢量控制）
(6) 力矩精度 ±5%
(7) 频率控制范围 0～120Hz
3.曳引系统
曳引系统采用真实电梯曳引机，按照真实电梯的安装方式安装在机械框架上，机械框架由脚轮可变换场地位置。还配备的机械可移动式吊架，可对曳引机进行维修、调整、安装保养等项目的操作。
(1) 电压：380V
(2) 额定速度：1m/s
(3) 悬挂比：2：1
(4) 曳引绳直径：Ф10
(5) 曳引轮直径：400mm
(6) 功率：4.2kw
(7) 额定转速：96rpm
(8) 额定频率：25.6Hz
(9) 极数：32 极
(10) 标准配置的编码器（1837-2048p/r)
(11) 制动力矩：700（N.m）
(12) 制动器电压DC110
4.限速器
限速器采用电梯标准设备，可进行保养、安装和调整。
(1) 额定速度：1m/s
(2) 绳轮节圆直径:241mm
(3) 结构形式：离心甩块式
(4) 钢丝绳直径：8mm
5.门机台架
(1) 控制方式：矢量控制
(2) 最大功率：150W
(3) 开门宽度：(02/C 型, PL=800)
(4) 环境温度：0 至+50°C
(5) 电源：127/230V +/-20%
(6) 评估寿命：200 万次
(7) 开门宽度： PL=800
(8) 门板形式：防火门板 ★（按国际电梯技能竞赛要求）
(9) 材料厚度≥1mm
(10) 表面处理：外表喷塑处理
(11) 开门宽度:800mm
(12) 门扇高度：1000mm
6.电梯操纵单元
(1) 外呼操纵盘：4 层4 站
(2) 轿顶检修箱：
(3) 底坑检修箱
三、功能要求：
1.基本设备功能
(1) 防捣乱保护
(2) 司机操作
(3) 反向指令自动取消
(4) 开门保持按钮
(5) 独立服务
(6) 驻停服务
(7) 自动泊梯
(8) 自动返回基站
(9) 轿顶检修
(10) 控制柜紧急电动运行
(11) 开、关门按钮
(12) 厅外及轿内方向显示
(13) 数字式大厅/轿内显示
(14) 轿内LCD 显示
(15) 轿内/厅外显示
(16) 自动在平层
(17) 密码功能
(18) 轿厢错误指令取消
(19) 大厅呼梯指令取消
(20) 本层厅外开门
(21) 重新初始化运行
(22) 就近平层
(23) 终端楼层保护
(24) 关门力矩保护
(25) 启动时力矩补偿
(26) 开/关门按钮灯
(27) 大厅呼梯指令取消
(28) 最佳曲线自动生成
(29) 防打滑保护
(30) 故障历史记录
2.可完成实操项目
(1) 机房配套设施检查、保养、维修、调整
(2) 曳引机项目检查、保养、维修、调整
2.1）曳引机的保养
2.2）曳引机机座枕梁的安装与调整
2.3）曳引轮和抗绳轮安装调整；
2.4）曳引机制动器闸瓦间隙调整；
2.5）曳引机更换齿轮油；
2.6）曳引绳的悬挂安装与调整
3.限速器项目检查、保养、维修、安装、调整
4.轿门机项目检查、保养、维修、安装、调整
4.1）轿门地坎的安装与调整；
4.2）电梯轿门门扇与门扇安装与间隙调整。
4.3）电梯轿门门扇与门套安装与间隙调整。
4.4）电梯轿门门扇与地坎安装与间隙调整。
4.5）轿门门机构的安装与调试；
4.6）轿门门扇的安装与调整
4.7）门刀的安装与调试；
4.8）电梯门机参数的设置与调试；
4.9）电梯开关门的调试；
4.10）电梯轿门系统的保养；
5.电梯操纵台架设备
5.1）内选操纵盘的安装、维护、保养、调整
5.2）外呼操纵盘的安装、维护、保养、调整
5.3）轿顶检修箱的安装、维护、保养、调整
5.4）底坑检修箱的安装、维护、保养、调整
6.整机调试
6.1）控制柜主板调试学习
6.2）整机慢车调试学习
6.3）整机快车调试学习
6.4）整机机械调整学习
6.5）变频器调试学习
6.6）通讯回路原理的组装检修实训；
6.7）电气电缆安装实训
