变压器测量电气操作柜,变压器测量电气操作装置,变压器测量电气操作设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYDT-519B

[产品名称]：变压器测量电气操作柜

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

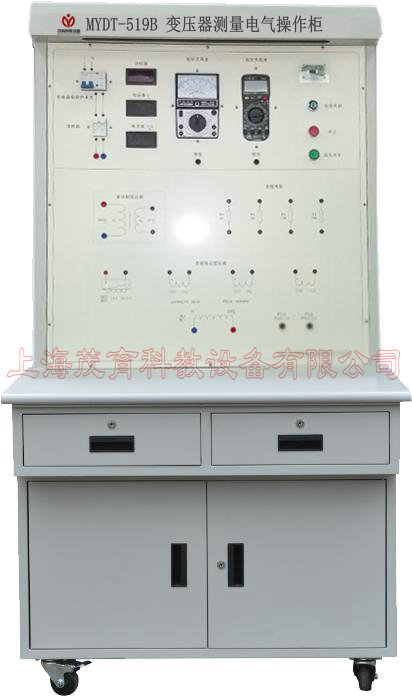

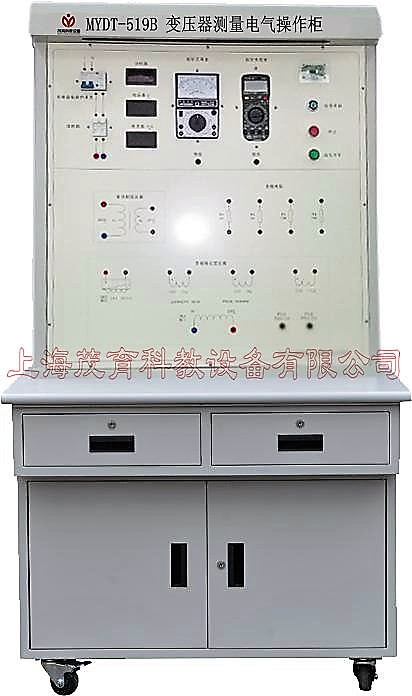

MYDT-519B 变压器测量电气操作柜

一、产品概述
变压器测量电气操作柜,变压器测量电气操作装置,变压器测量电气操作设备设有变压器原理电路所需要的单绕组变压器、多绕组变压器、电阻器等器件并采用安全接线柱引出端子，同时把电路检测常用到的指针万用表和数字万用表装嵌到实训台上，学生可通过安全连接线直接接插设计构建变压器工作原理电路，并利用指针万用表和数字万用表两种常用仪表来测验变压输入输出电路参数加以验证实训，通过本实训台的训练可以让学生学会的单绕组变压器、多绕组变压器电路设计装接技能，快速了解单绕组变压器、多绕组变压器的工作原理，学会运用两种万用表正确测量单绕组变压器、多绕组变压器参数。本设备非常适合高职、高专、中等职业院校开设的电工电子、电气自动化、机电一体化、电梯等相关工科类专业的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
二、实训项目
1、单绕组变压器电路设计与线路装接实训；
2、多绕组变压器电路设计与线路装接实训；
3、用指针万用表正确测量变压器电路参数实训；
4、用数字万用表正确测量变压器电路参数实训。
三、设备结构组成
变压器测量电气操作柜由实训桌和实训台两部份组成。
四、实训桌
1、实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。
2、实训桌主体部分采用全钢结构，钢板亚光喷塑，美观耐用，桌面采用高密度中纤板，操作边整边，边缘加厚做小R型抛光处理，滑轨采用静音滑轨；桌面高度采用符合人体工学原理的适宜高度：800mm。
3、实训台：
1）实训台主体部分采用全钢结构，钢板亚光喷塑，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、单绕组变压器、多绕组变压器、交流接触器、数字电压表、数字电流表、指针万用表、数字万用表、照明日光灯、带锁开关、按钮开关、负载电阻和安全接线柱等组成。
2）本实训台本把变压器原理电路所需要的单绕组变压器、多绕组变压器、电阻器等器件并采用安全接线柱引出端子，同时把电路检测常用到的指针万用表和数字万用表装嵌到实训台上，学生可通过安全连接线直接接插设计构建变压器工作原理电路，并利用指针万用表和数字万用表两种常用仪表来测验变压输入输出电路参数加以验证实训，通过本实训台的训练可以让学生学会的单绕组变压器、多绕组变压器电路设计装接技能，快速了解单绕组变压器、多绕组变压器的工作原理，学会运用两种万用表正确测量单绕组变压器、多绕组变压器参数。各器件采用插拔式安全接线方式，学生可根据电路设计需要无限次的装接连线实训，用万用表规范测量电路实训，起到安全实训又不容易损坏器件的目的。
3）本实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效保护学生人身和设备安全。
五、设备主要配置

序号	品名	型号	数量	单位
1	单相漏开	DZ47LE-32	1	只
2	熔断器	RT18-32 2P	1	只
3	单相变压器	50VA 220V/24V	1	只
4	变压器	250W380V220V/110V36V20V20V12V6.3V	1	只
5	变压器	5W 220V/9V 9V	1	只
6	桥堆	GBJ2510	1	只
7	数字万用表	MY65	1	个
8	指针万用表	MF47	1	个
9	数显电压表	5135	1	只
10	数显电流表	5135	1	只
11	IC读写模块	CY-14443-C/P	1	套
12	继电器控制板	PCB2015106	1	块
13	开关电源	MY-104	1	只
14	数显计时器	WR5135-CT	1	个
15	带锁开关	LA68F-22Y/2	1	个

六、配套工具清单

序号	品名	型号	数量	单位
1	IC卡	S50	1	块
2	安全连线	1000mm 红	4	条
3	安全连线	1000mm 蓝	4	条
4	3号安全连线	800mm 黑	20	条

七、技术性能
1、电源
1）输入电源电压
系统总电源电压：单相AC（220±22）V；频率：（50±1）Hz。
2）开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。
3）开关输出电源电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系统整机电流 ≤2A
3、整机功率≤1KVA
4、整机重量：≤100kg
5、工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
1）操作柜整体尺寸：1000mm*750mm*1650mm
2）实训桌尺寸：1000mm*750mm*800mm
3）实训台尺寸：890mm*330mm*850mm
7、安全保护：安全符合国家标准
1）具有漏电自动保护功能
2）具有短路保护功能

友情提示：

1、设备验收：各采购单位收货时请检查变压器测量电气操作柜的货品外观，核实的本设备及配件，拒收处于受损状态的变压器测量电气操作柜；

2、设备质保：茂育将为各采购单位提供变压器测量电气操作柜说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对变压器测量电气操作柜的有偿维修；

3、设备退换货：各采购单位单方面原因导致变压器测量电气操作柜的选型错误或购设备数量错误，造成变压器测量电气操作柜的退换货要求，将不被接受；

4、设备货期：变压器测量电气操作柜发货期为参考值，如您需要了解变压器测量电气操作柜的精确货期，请与上海茂育的销售人员联系；

5、如各采购单位对变压器测量电气操作柜有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关变压器测量电气操作柜的技术咨询。
